Bu menü, işleme simülasyonunu etkinleştirmek için makine ortamını yapılandırmak için kullanılır.
İşleme işlemleri için, kullanıcının önce takımları ve fikstürleri tanımlaması gerekecektir.

Takımlandırma menüsüne tıklandığında, kullanıcıdan takımı ayarlaması istenecektir.

Takım Ağacı, işleme süreci için gerekli tüm takımları görüntüler.

“Takılacak Takım” altında, şu anda takılmamış takımları bulacaksınız.

“Magazin Mil / Taret” altında, zaten takılmış takımları listeleyen makinenin takım magazini göreceksiniz.

Bir takımı takmak için, Takım Destek konumundan magazin içindeki uygun Cep'e sürükleyip bırakın. Her takım için, eğer henüz tanımlanmamışlarsa, bir takım tutucu ekleyin.

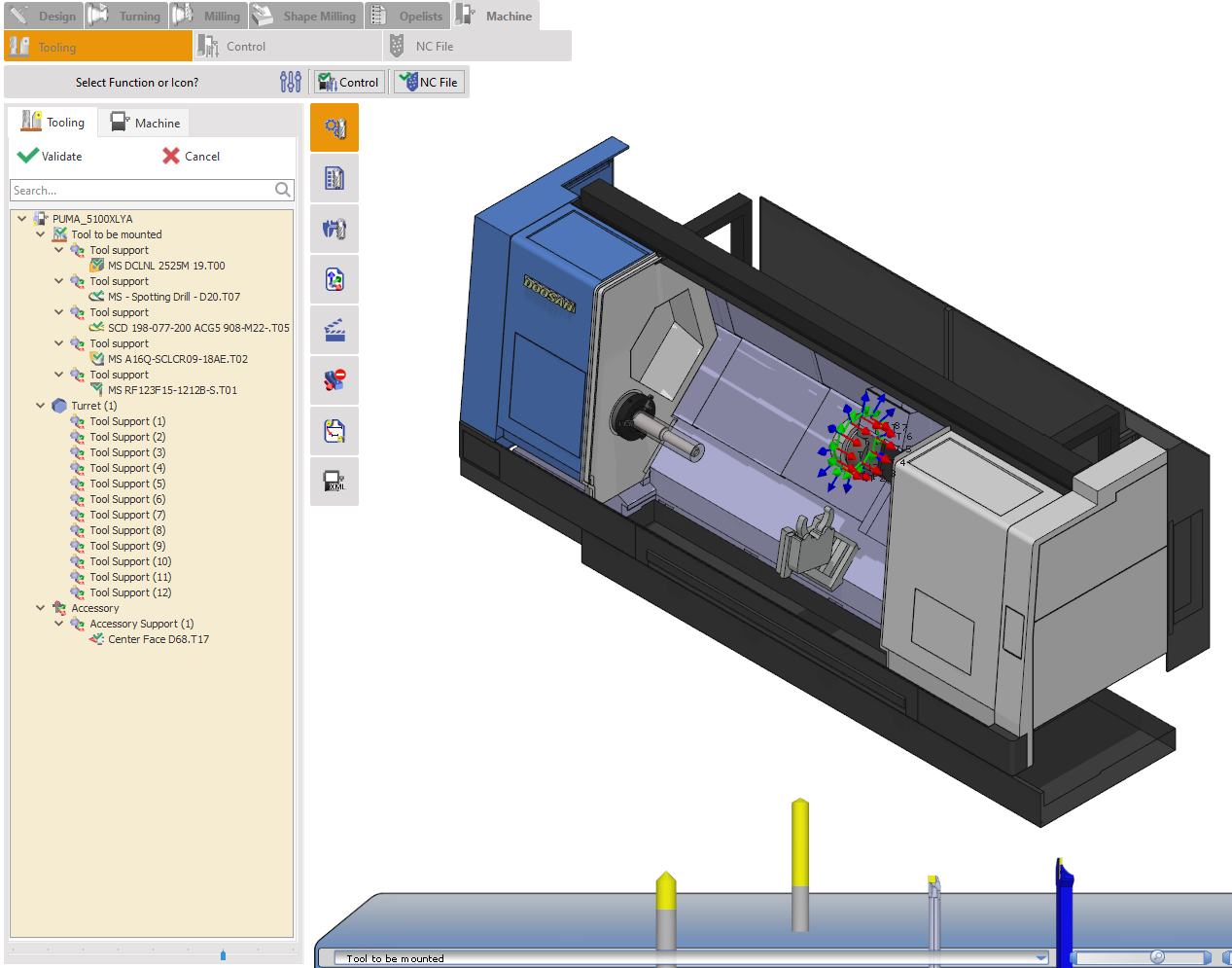

Makine alt sekmesi, makinenin kurulumunu gösterir.

Şerit: Grafik gösterimi, çarpışma algılama, kontrol menüsüne doğrulama ve taşıma ve post-processor'ü doğrulama ve çağırma ayarlarını sağlar

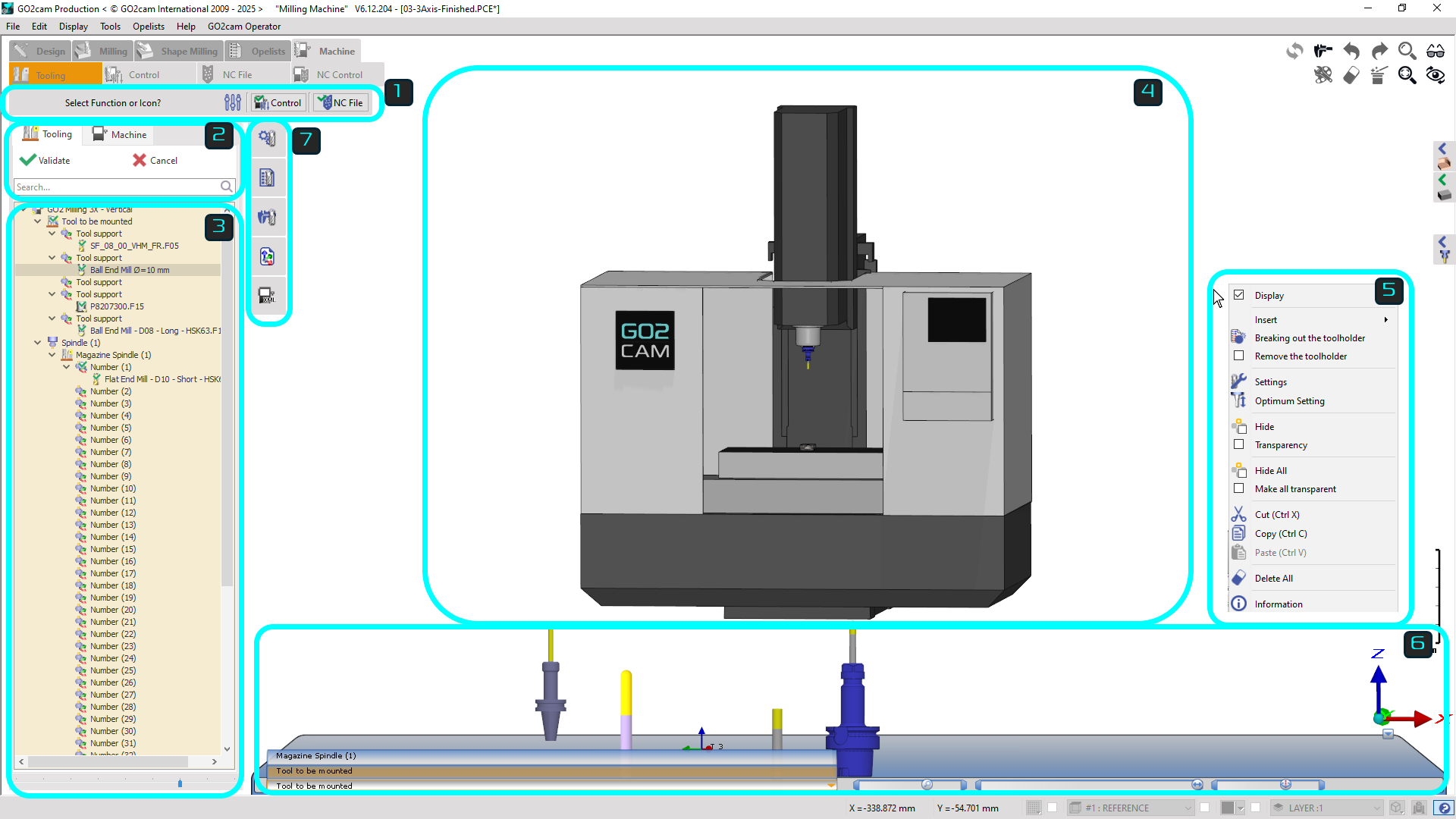

Takımlandırma ağacı sekmesi: İki sekme mevcuttur; makinedeki takımın tüm ayarları için ana Takımlandırma sekmesi ve makine bileşenlerinin görüntüleme işlevleri için Makine sekmesi.

Takımlandırma ağacı: Ağaç, makinedeki tüm takım montaj eksenlerini listeler. Takılacak takımlar listesi ve takımların takılabileceği raflar/taretler/miller olarak ayrılmıştır.

Grafik penceresi: Makinenin ve bileşenlerinin 3B modeli ve etkileşimde bulunulabilen ve manuel olarak takım ve takım tutucuları takılabilen takım montaj eksenleri. Bu, ayarların görsel bir anlayışını sağlar.

Açılır menüler: Ağaç, takım/takım tutucu, makine penceresi vb. gibi her bölüm için farklı işlevlere sahip çeşitli açılır menüler mevcuttur.

Takım rafı: Takılacak veya zaten takılmış takımların listesinin 3B modelleri altta rafta gösterilir. Kullanıcı, takımları oradan makineye sürükleyip bırakabilir, takım tutucuları ekleyebilir vb.

Araç Çubuğu Komutları : Bu menü, takımlandırma ve işleme süreci için gelişmiş ayarlar sunar.

Arayüzü ve işlevlerini açıklayan bir video izleyin.

Genel Manipülasyon

Takımlandırma ortamı kullanışlı özellikler içerir, ancak karmaşık 3B modellerin (çok eksenli taretler gibi) manipülasyonu zorlayıcı olabilir. Kullanıcılar, model konumlandırmasını iyileştirmek ve görsel engellerden kaçınmak için filtreleri ve fare kontrollerini kullanmalıdır.

Takım Rafı Manipülasyonu

Takım Rafı, işleme öncesi kurulum için kullanılan 3B etkileşimli bir takım arabasıdır. Takımları incelemek ve yalnızca makine magazininde yüklenenleri görüntülemek için yakınlaştırma, döndürme ve filtrelemeye olanak tanır. Takımlar takıldıktan sonra, ana kullanımı bittiği için raf küçültülebilir.

Makine Ağacı sekmesi

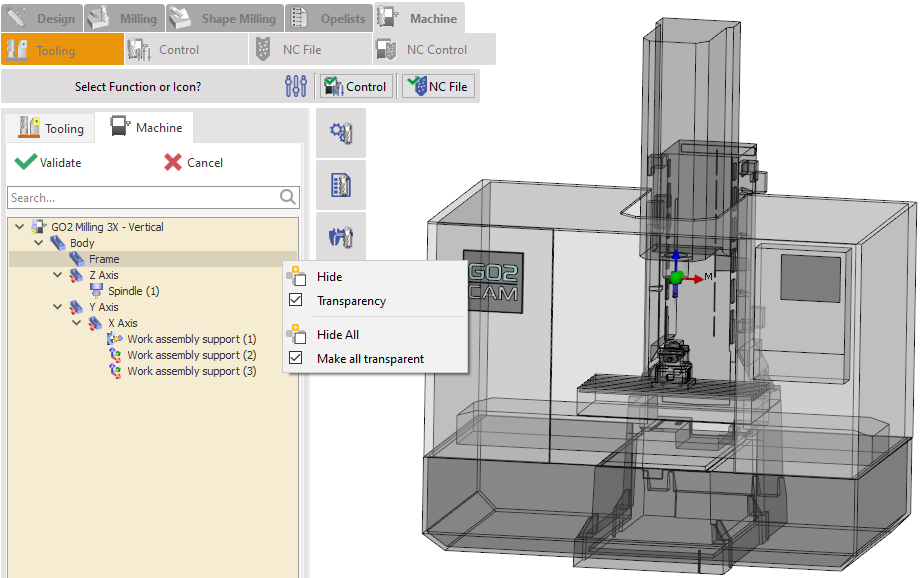

MTE ortamında, Makine Ağacı sekmesi, kullanıcıların 3B makine bileşenlerini gizlemesine, göstermesine veya şeffaf hale getirmesine olanak tanır; bu, yalnızca takımlar ve takım tutucularla sınırlı olan Takımlandırma Ağacı sekmesinden farklıdır. Kolay erişim için tüm makine bileşenlerini listeler ve hassas 3B manipülasyon için parçaların kısıtlı hareketine izin verir.

Takımlandırma menüsünde, şu etiketli bir bölüm bulacaksınız “Takılacak Takım” . Bu bölümdeki her takım desteği, takılması gereken bir takım içerir. Bir takımı manuel olarak takmak için, basitçe sürükleyip bırakın onu ‘ Takılacak Takım ’ bölümünden mevcut bir taret veya mil takım desteğine.

Örnek:
Sağlanan resimlerde, takım “MS RF 123F20-16168.T01” sürüklenip bırakılır Taret 2, Takım Desteği (1) .

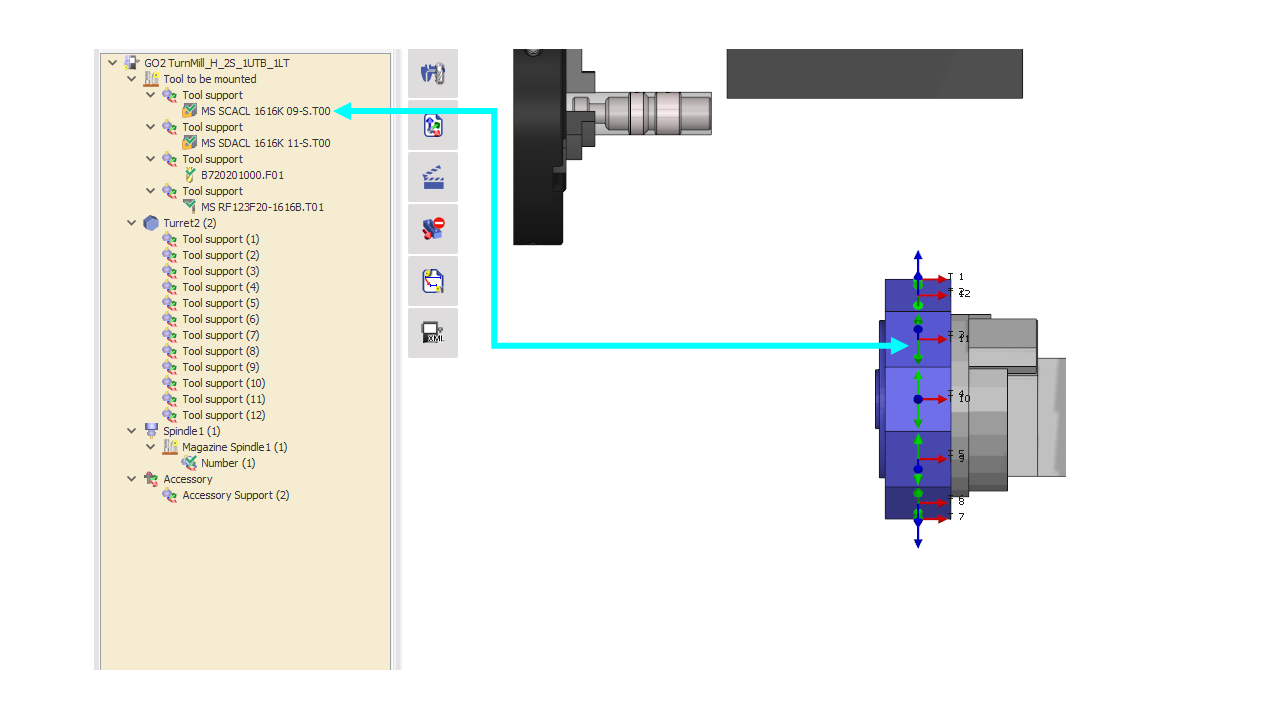

1. Resim 1 takımın başlangıç konumunu gösterir “Takılacak Takım” bölümünde.

2. Resim 2 takımın taret takım desteğine yerleştirildikten sonraki halini gösterir.

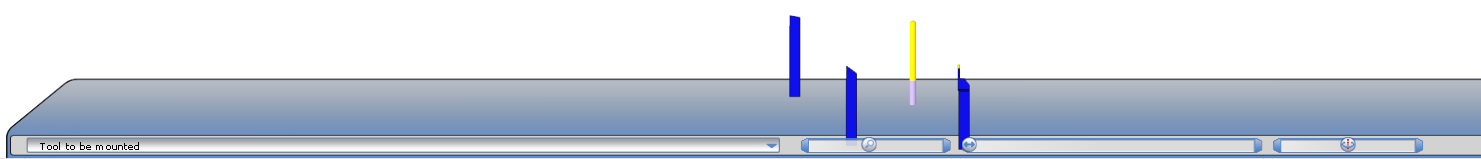

MTE Takımlandırma Arayüzünde, altta bir raf bulacaksınız ( gösterilen Resim 3 ) takılmaya hazır takımlar içeren. Bir takımı manuel olarak takmak için, 3B modeli istediğiniz taret veya mil takım desteğine sürükleyip bırakın, her biri kolay tanımlama için numaralı bir eksen sistemi ile etiketlenmiştir.

“Takılacak Takım” bölümünde ( Resim 1'de gösterilen ), takımları doğrudan tarete veya mile sürükleyerek takabilirsiniz. Montaj işlemi basittir:

1. Takım ağacında takımı seçin

2. Sol fare düğmesini basılı tutarak sürükleyin

3. Düğmeyi bırakın ve tarete veya milde istediğiniz takım desteğine tıklayın

Burada, MTE makinesinde manuel takım montajının farklı yöntemlerini gösteren bir video izleyebilirsiniz.

Yeni

Bu seçenek, mil veya tarete şu anda takılı olan tüm takımları kaldırır, böylece yeni bir takım kurulumuyla sıfırdan başlayabilirsiniz.

Aç

Mevcut FMO dosyasını aç

Farklı kaydet…

Makinedeki tüm takım yapılandırmasını bir FMO dosyası olarak kaydet

İş parçası tutucu

İş parçası tutucular/WAG'lar, ağaçtaki veya 3B penceredeki makineye sağ tıklayarak hızlı bir şekilde erişilebilir ve yapılandırılabilir.

• Bu komut, bir açılır menü seçeneği olarak mevcuttur hiçbir Parça ayarı programlanmamışken.

• Makine sekmesinde, eklenen bileşenin ayarları, ağaçtaki veya 3B penceredeki sağ tıklama ile erişilebilir.

Makine takımlarını ata

Çevrimlerde tanımlanan takımları, makinede zaten takılı olan uyumlu takımlarla (FMO dosyası olarak) otomatik olarak değiştirin. Ayrıntılar için bağlantıya tıklayın.

Takım Listesi

Takım listesini aç

Tüm takım tutucuları sil

Makinedeki tüm katı takım tutucuları kaldır

Tümünü sil

Makineye takılı her takımı ve takım tutucuyu kaldır

Görüntüle

Takım rafını gizlemek/göstermek için

Merkezden Merkeze

Takım rafındaki takımlar arasındaki boşluğu ayarlamak için.

Ekle

Katı veya standart bir takım tutucu eklemenize izin verir

Gizle

3B ortamında seçilen takım desteğine bağlı takımı ve takım tutucuyu gizle/göster

Şeffaflık

Seçilen bileşeni 3B ortamında şeffaf hale getir

Tümünü gizle

Seçilen bileşen grubunu 3B ortamında gizle

Tümünü şeffaf yap

Seçilen bileşen grubunu 3B ortamında şeffaf hale getir

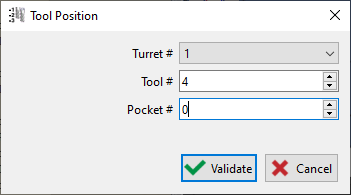

Konumu değiştir

Mevcut takım desteğinin bileşenlerini makinedeki başka bir takım montaj konumuna taşımanıza olanak tanır. Bu, başka bir tarete veya rafa, tarete başka bir takım desteği konumuna veya mevcutsa aynı takım desteğinde başka bir cep konumuna bile olabilir.

Kes

Seçilen takım desteğindeki bileşenleri kaldırır (panoya kaydedilir) ve başka bir takım desteği konumuna yapıştırılabilir.

Kopyala

Seçilen takımın bir kopyasını panoya oluşturur

Yapıştır

Panodaki takımı ekler

Otomatik Montaj

… Makinenin taretleri ve / veya rafları.

Seçilen takım için kullanıcı, takımı nereye monte edeceğini taret veya raf olarak seçer, bu bir tür yarı otomatik montajdır.

Takım tutucuyu dağıtmak

Takım tutucuyu değiştirebilmek için standart takım tutucuları ve takımını patlat

Tareti indeksleme

Koaksiyel olmayan taretler için takım postası konumlarını manuel olarak atayın.

Ayarlar

Takımlar, etkili uzunluklarını (ayarlanabilir değer) değiştirerek, öteleyerek veya döndürerek ayarlanabilir. Ayarlama sırasında, takım ölçü değerleri—Etkili Uzunluk, X/Y/Z Öteleme ve Y/Z Döndürme—dinamik olarak hesaplanır ve görüntülenir.

Grup Ayarları

İsviçre tipi işlemede bir raftaki takımlar gibi takım parametrelerinin toplu yapılandırmasını sağlar.

Takım Yönünü Ters Çevir

Takımı 180° döndürür.

Optimum Ayar

Yalnızca frezelemede, doğru kullanılabilir uzunluğa otomatik olarak geçer.

Bilgi

Takımın özelliklerini, bu takımı kullanan çevrimlerin listesi dahil olmak üzere elde etmeyi sağlar.
