GO2cam içindeki isteğe bağlı bir modül olan Makine Takım Ortamı (MTE), fiziksel işleme başlamadan önce süreçleri simüle etmek ve optimize etmek için sanal bir işleme ortamı görevi görür.

Ana Fonksiyonlar

  • Gerçekçi Takım Yolu Simülasyonu: MTE, yalnızca programlanmış takım yollarını değil, aynı zamanda makineye özel post-processor tarafından önceden hesaplanan döngüler arası hareketleri, takım değişikliklerini ve makine eylemlerini (eksen hareketleri, tabla dönüşleri) simüle ederek kendini ayırır. Bu bütünsel yaklaşım, tüm işleme sürecinin oldukça gerçekçi bir temsilini sunar.

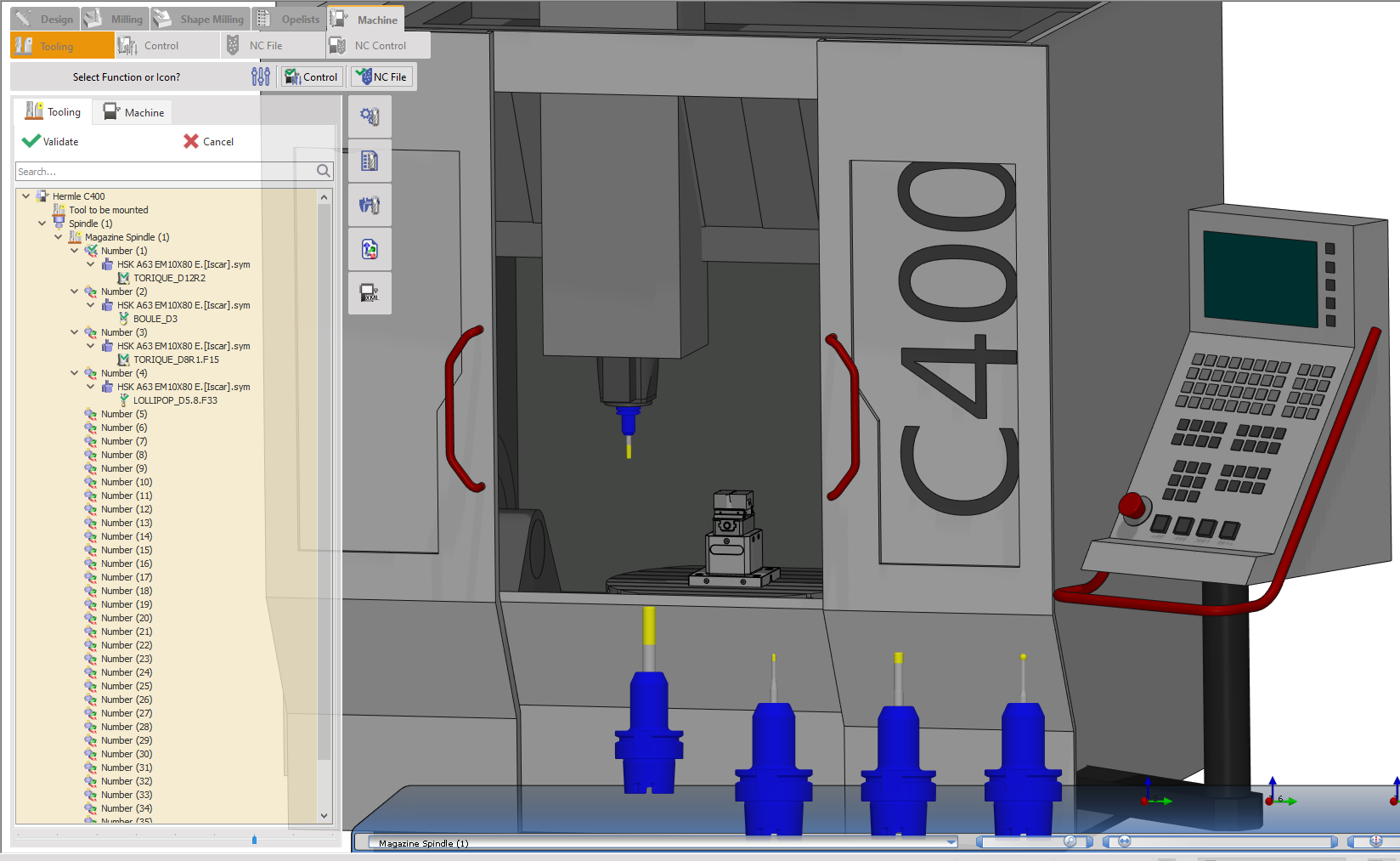

Frezelemede MTE Örneği

  • Basitleştirilmiş Takım Tanımlama ve Yönetimi: MTE, bir işleme projesinde kullanılan takımları tanımlama ve numaralandırma sürecini kolaylaştırır. Bu kullanıcı dostu arayüz, verimli takım organizasyonu sağlar ve hata riskini azaltır.

İlkeler

  • Post-Processor Bağımlılığı: Geleneksel CAM simülasyonlarının aksine, MTE yüklenmiş bir post-processor'a sahip bir makine dosyasına dayanır. Bu post-processor verileri, döngüler arası hareketler ve makine eylemleri hakkında kritik bilgiler sağlayarak MTE'nin oldukça doğru bir simülasyon üretmesini sağlar.

  • Makine Kinematiği Tanımı: MTE, üretim sürecinde kullanılan belirli makine takımının önceden tanımlanmış bir 3D CAD modelini gerektirir. X_T dosya formatında biçimlendirilmiş bu model, makinenin kinematiğini (hareketlerini) doğru bir şekilde tasvir eder. Bu modelin oluşturulması, post-processor ile uyumluluğu sağlamak için tipik olarak GO2cam International veya bir satıcının teknisyeni ile işbirliği yapmayı içerir.

Makine Uyumluluğu

MTE, çok çeşitli takım tezgahlarında etkileyici bir uyumluluk sunar ve çoğu geleneksel işleme kurulumuyla sorunsuz bir şekilde entegre olur. Bu çok yönlülük, kullanıcıları MTE'nin yeteneklerini geniş bir üretim uygulamaları yelpazesi için kullanmaya teşvik eder.

GO2cam lisansınızdaki MTE modülünü etkinleştirmek yeni bir sekme açar. Bu sekme şunlar için üç özel menü sunar:


  1. Takım : Bu menü, işleme projenizde kullanacağınız takımları tanımlamanıza ve yönetmenize olanak tanır. Bu, takım numaralarını atamayı ve seçtiğiniz makine kurulumuyla uyumluluğu sağlamayı içerir.

  2. Kontrol : Kontrol menüsü, MTE simülasyon ortamını manipüle etmek ve özelleştirmek için kapsamlı bir seçenek seti sunar. Muhtemelen bu menüyü simülasyon oynatımını başlatmak, duraklatmak ve ayarlamak veya daha ayrıntılı bir analiz için belirli görünümlere ve ayarlara erişmek için kullanabilirsiniz.

  3. NC Dosya: This menu facilitates interaction with the NC file that drives the MTE simulation. You can potentially access information within the NC file, such as specific toolpaths or machine commands, for further verification and optimization of your machining process.

▶️ Bir örnekle MTE'yi tanıtan bir video izleyin.

Machne Tool Environment(MTE) - Introduction.png
