Tüm takımları CNC makinenizdeki belirlenmiş pozisyonlarına monte ettikten sonra, bu kontrol menüsü, tüm işleme sürecini sanal olarak simüle etmenize, kod içindeki olası hataları belirlemenize ve düzeltmenize olanak tanır. Temelde programı makineyi çalıştırmadan çalıştırmak suretiyle, ilk kesimden itibaren verimli ve doğru bir operasyon sağlayabilirsiniz.

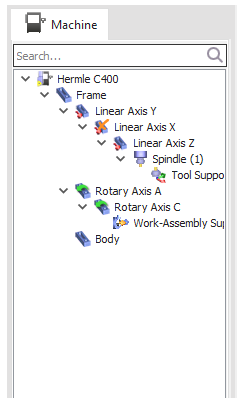

Bu sekme, bu makineyi oluşturan tanımlanmış tüm bileşenlerin kapsamlı bir görünümünü sunar. Her bileşen görsel olarak temsil edilir ve makinenin yapısı hakkında net bir anlayış sağlar. Herhangi bir bileşene sağ tıklayarak, birkaç seçenek sunan bir bağlam menüsü açılır:

• Bileşeni gizle: Bu seçenek, seçilen bileşeni geçici olarak görünümden kaldırmanıza olanak tanır. Bu, makinenin belirli bölümlerine odaklanmak veya ekranı temizlemek için yararlı olabilir. Gizlenen bileşenler, belirlenmiş bir menü seçeneği aracılığıyla kolayca tekrar görünür hale getirilebilir.

• Şeffaf yap: Bu seçenek, seçilen bileşenin şeffaflığını artırarak alttaki bileşenleri daha net görmenizi sağlar. Bu, karmaşık makinelerin iç yapısını veya üst üste binen öğelere sahip bileşenleri görselleştirmek için kullanışlıdır.

• Bilgi: Bu seçeneği seçmek, seçilen bileşen hakkında ayrıntılı bir bilgi paneli getirir. Bu panel, bileşenin vektörleri, tipi, orijini veya onunla ilişkili diğer ilgili veriler gibi özellikleri içerebilir.

Kontrol ortamında sağ tıklamak, bu seçeneklerle açılır bir menü açar:

• Parçayı Göster: MTE parça simülasyonunun yakın çekim görünümünü içeren yeni bir pencere açar.

• Parça Yeniden İşleme Göster: Yeniden işleme işlemleri için yakın çekim görünümünü içeren yeni bir pencere açar.

• Hepsini Gizle: 3B görünümdeki tüm bileşenleri gizler.

• Tümünü Şeffaf Yap: 3B görünümdeki tüm bileşenleri şeffaf hale getirir.

• Kinematik Analiz: Kinematiği analiz eder ve bir rapor görüntüler.

• Bilgi: Seçilen bileşen hakkında bilgi gösterir.

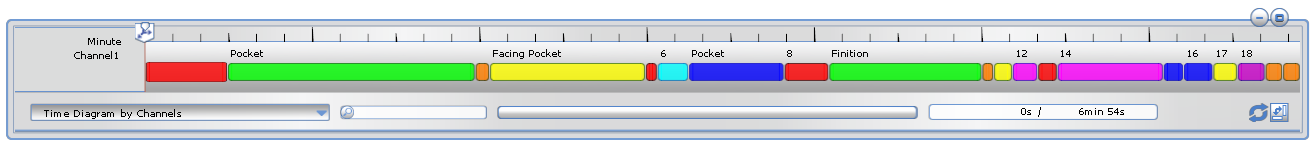

Tornalama ve İsviçre işleme makinelerinde, Gantt şeması grafikleri yenilenmiştir.

Taşınabilir ve yeniden boyutlandırılabilir!

Gantt şemasının, simülasyon üzerinde ince ayarlı kontrol sağlamanıza olanak tanıyan bir sağ tıklama menüsü vardır:

Döngü Navigasyonu: Belirli bir döngü içindeki başlangıç, bitiş veya kullanıcı tarafından tanımlanmış belirli bir pozisyon gibi noktalara zahmetsizce atlayın. Bu, kritik anların odaklanmış incelenmesine olanak tanır.

Döngü Düzenleme ve Yönetimi: Belirli döngüleri doğrudan değiştirin, gerektiğinde takım seçeneklerini ayarlayın ve ince ayar için yeniden hesaplamaları tetikleyin.

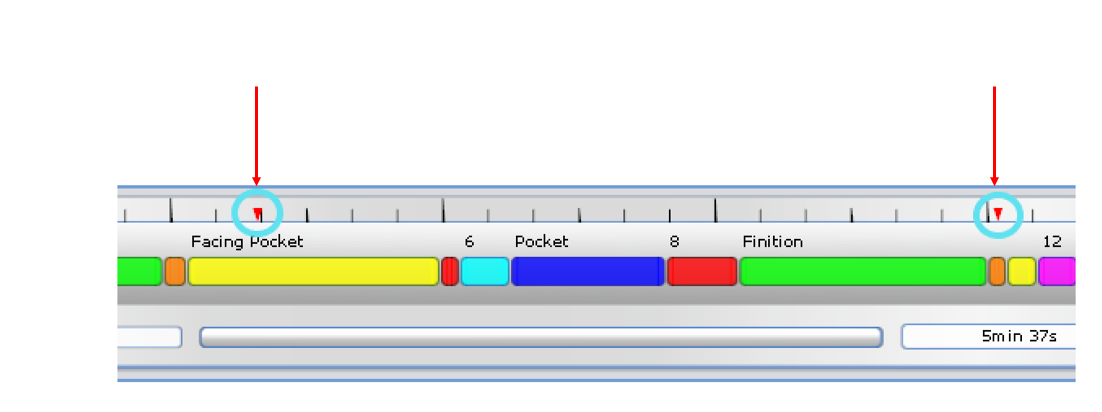

Kontrol Akışı Yönetimi: Stratejik olarak ayarla kesme noktaları simülasyonu önceden belirlenmiş zaman noktalarında durdurmak için. Bu, derinlemesine analiz ve sorun gidermeyi kolaylaştırır.

• Çarpışma Analizi: Ek bir güvenlik katmanı için simülasyon, gelişmiş çarpışma algılama özelliğini içerir. Bu proaktif özellik, potansiyel çakışmaları belirleyerek programın sorunsuz çalışmasını ve istenmeyen aksiliklerden kaçınmasını sağlar.

Çarpışma Ağacı

Ağaç Qt'de yeniden uygulandı, artık aramayı destekliyor ve her zaman milimetre cinsinden değerleri göstermek yerine seçilen birimleri doğru şekilde dikkate alıyor.

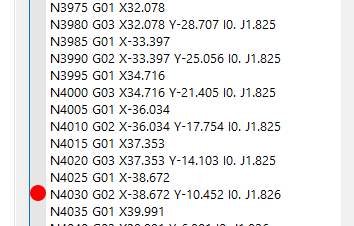

Kesme noktaları artık doğrudan açılır pencereden etkinleştirilebilir veya devre dışı bırakılabilir. Aktif bir kesme noktası (kırmızı renkte) yürütmeyi durduracak, devre dışı bırakılmış bir kesme noktası (yeşil renkte) ise devam etmesine izin verecektir. Bu işlem Gantt şemasından veya NC programından yapılabilir.

Takım değiştirme noktaları artık görünür ve MTE simülasyonunda ipuçları görüntüler.

Koordinatlar Penceresi

Parça ve makine orijinleri, sağ alttaki düğme ile değiştirilebilir.

İpuçları simgeler ve düğmeler üzerinde mevcuttur.

Tüm simgeler koyu mod için eşleştirilmiştir ve döndürme simgesi artık stoğu, takımı veya hiçbirini etkileyip etkilemediğini net bir şekilde belirtir.

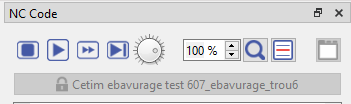

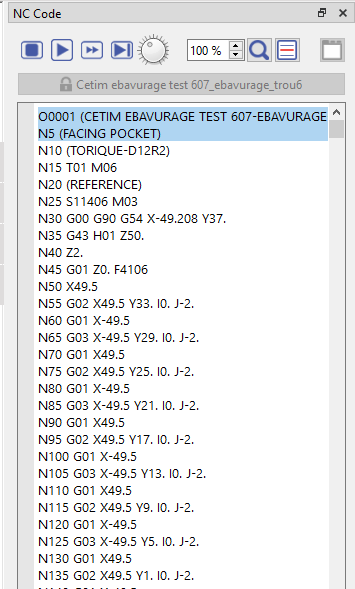

Bu kontroller, NC kodunun simülasyonunu kontrol etmenize ve NC kodunu daha ayrıntılı görüntülemenize olanak tanır:

• Başlat/durdur düğmesi: Bu düğme, NC kodunun simülasyonunu başlatmak ve durdurmak için kullanılır.

• İleri adım adım düğmesi: Bu düğme, NC kodunda satır satır ilerlemek için kullanılır.

• Sonraki döngü düğmesi: Bu düğme, NC kodunun bir sonraki döngüsünü simüle etmek için kullanılır.

• Simülasyon hızını kontrol etmek için düğme: Bu düğme, simülasyonun hızını ayarlamak için kullanılır.

• Büyüteç: Bu düğme, penceredeki NC kodunun boyutunu artırmak veya azaltmak için kullanılır.

• Arama düğmesi: Bu düğme, NC kodunda belirli bir koordinatı aramak için kullanılır.

• Satıra git düğmesi: Bu düğme, NC kodunda belirli bir satır numarasına hızlıca gitmek için kullanılır.
