Kesişen eksenleri kullanan işleme çevrimlerini tanımlayın. Belirli eksenleri (iş mili veya taret) istenen bir konuma kilitleyerek programın kalan ekseni kullanmasını zorlayın.

CNC programlamada, özellikle beş eksenden fazla kontrol edilebilir eksene sahip makinelerle çalışırken, hareket kontrolünü basitleştirmek, programlama karmaşıklığını azaltmak veya örtüşen eksen fonksiyonları arasındaki çakışmaları çözmek için belirli eksenleri yerinde sabitlemek genellikle gereklidir. GO2cam, kolayca belirli makine eksenlerini kilitleyin —dönüşlü veya doğrusal—sadece gerekli serbestlik derecelerinin işleme işlemleri sırasında kullanıldığından emin olun.

Kullanılmayan veya yedekli eksenleri kilitlemek, kararlı takım yönlendirmesini sağlamak, belirsiz hareketlerden kaçınmak ve çok eksenli kurulumlarda tutarlı sonuçlar elde etmek için esastır.

Çok Eksenli Makineler ve Eş Zamanlı Eksenler

Modern CNC makineleri, geleneksel 5 eksen kurulumunun ötesinde ek eksenler içerebilir. Bunlar şunlar olabilir:

• Doğrusal eksenler U, V veya W gibi,

• Dönüş eksenleri hem iş milinde hem de tarete,

• Veya herhangi bir kombinasyonun sonucunda yedekli veya kesişen eksen grupları .

Bu gibi durumlarda, birden fazla eksen aynı sonucu elde edebilir. Kontrollü ve öngörülebilir takım hareketi sağlamak için, örtüşen eksenlerden biri kilitlenmelidir , diğer eksen program tarafından kullanılır.

GO2cam bir tam kinematik analiz makine yapılandırmasının—makine yapısı, kafa kinematikleri ve kurulumu (fikstür) dahil—tüm programlanabilir eksenleri tanımlamak için gerçekleştirir. Ardından, kilitlenmeye uygun eksenlerin bir tablosunu sunar.

Tekno Fonksiyonlar:

• Bir tekno çevrim oluştururken, bazı fonksiyonlar için kanal numarasına erişiminiz vardır, bu da 0 (tüm kanallar) ile maksimum kanal sayısı arasında bir değer girmenize olanak tanır.

• Eksen kilitleme penceresinde, tekno çevrimlere ikincil bir kanal atayabilirsiniz, bu da tekno çevrimin iki farklı kanala atanmasına olanak tanır.

Eksenler Nasıl Kilitlenir:

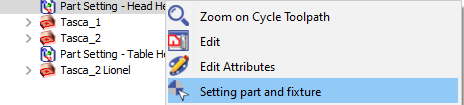

1. Açın "Parça ve Fikstür Ayarı" fonksiyonu (parça ayarı aracılığıyla veya parça Ayarı'na sağ tıklayıp seçerek Parça ve Fikstür Ayarı ).

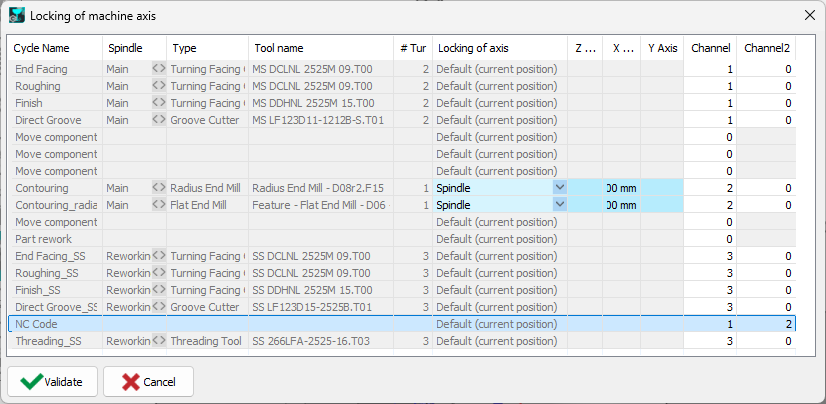

2. Erişin Eksen Kilitleme Tablosu makinenin kinematiklerinde tanımlanan tüm eksenleri gösteren.

3. Tanımlayın ve kilitlenecek eksenleri seçin listede işaretleyerek.

4. Giriniz istenen kilitli konum her eksen için:

   • Açısal dönüş eksenleri için (örneğin, A0°, C180°).

   • Doğrusal doğrusal eksenler için (örneğin, U = 50 mm).

5. Yapılandırmayı kaydedin ve işlemlerinizi programlamaya devam edin. GO2cam artık yalnızca kalan kilidi açık eksenleri kullanarak takım yollarını hesaplayacaktır.

Yedekli veya Eş Zamanlı Eksenleri Yönetme

Bazı makinelerde eş zamanlı eksen grupları vardır, bu da birden fazla eksenin aynı takım yönünü etkileyebileceği anlamına gelir. Örneğin, hem taret hem de iş mili ortak bir eksen etrafında dönüş sağlayabilir. Bu durumlarda:

• Bir eksen (örneğin, taret) kilitlenmiş sabit bir konuma.

• Diğer eksen (örneğin, iş mili) CAM programı tarafından dinamik olarak kullanılır.

Bu, hareket komutlarının yinelenmesini önler ve sorunsuz, çarpışmasız takım hareketi sağlar.

GO2cam'da eksen kilitlemeyi şu durumlarda kullanın:

• Makinede 5'ten fazla programlanabilir eksen .

• hareketi ortadan kaldırmak istediğinizde kullanılmayan veya yedekli eksenler .

• Kullanıyorsanız karmaşık fikstürler parçanın sabit bir yönde kalması gerektiğinde.

• Bir gerektiren tutarlı dönme veya doğrusal referans .

• Fazla serbestlik derecesini kaldırarak belirli bir işlem için kinematik davranışı basitleştirmek istediğinizde.
