Genel Bakış

Takımlar frezeleme, tornalama, İsviçre tipi işleme veya Tel Erezyon işlemleri için kullanılabilir. Tüm takımlar, iki sekmeye ayrılmış benzer sayfalar kullanılarak tanımlanır:

Takım – Takım tanımını ve tutucu tanımını içerir.

Seçenekler – Tedarikçi, referans numarası, maliyet ve tanımlama parametreleri gibi ek bilgileri içerir.

Her sayfanın üst kısmında aşağıdaki yaygın eylemler mevcuttur:


Parametrelerin varsayılan değerleriyle sayfayı sıfırla


Tüm değişiklikleri Takım ve Seçenekler sayfalarında ve tanımlanmışsa tutucularla birlikte takımı kaydet.


Kütüphaneden mevcut takımı sil.

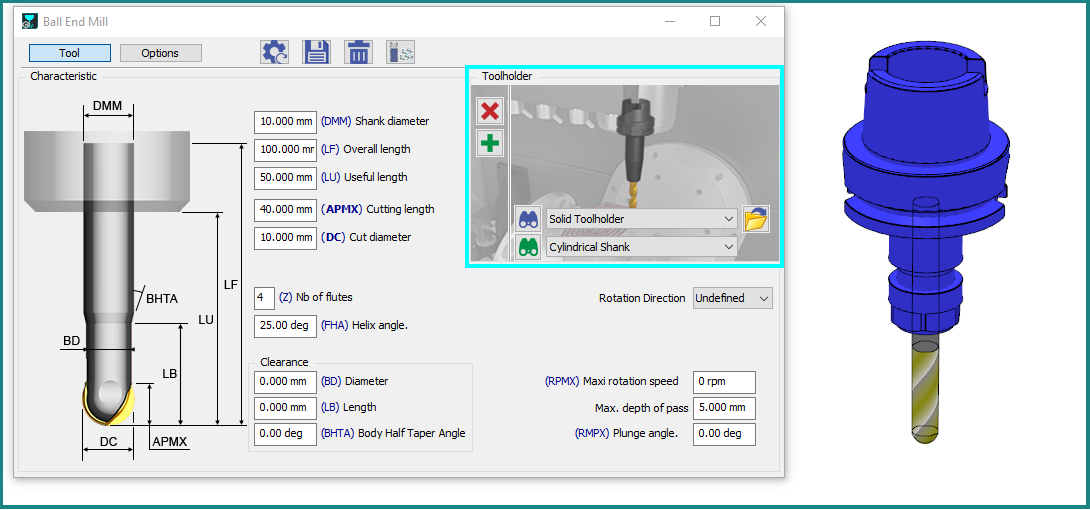

Takım Sekmesi

Diyalog kutusunun sol tarafında şunları bulabilirsiniz:

  • kapsamlı bir görüntü

  • APMX (kesme uzunluğu) ve DC (Kesme Çapı) gibi ISO standart tanımlayıcıları tarafından tanımlanan özellikler.

Takım sayfası açıkken, takım diyalog kutusunun yanında görüntülenmeye devam eder. Takım temsili, diyalog kutusunda yapılan değişiklikleri yansıtmak için gerçek zamanlı olarak güncellenir.

Diyalog kutusunun sağ tarafında, açık mavi çerçevede, takım montajının farklı aşamaları tanımlanır.

Tool Page1.png

Geliştirilmiş Takım Güncellemeleri

Takım sayfasındaki herhangi bir değişiklik (çap değeri, soğutma sıvısı, özel numara) güncellenmiş takımı kullanan çevrimlerin Teknoloji sayfasında değişikliklere neden olur. Örneğin, kesme koşulları yeniden hesaplanır, soğutma sıvısı numaraları atanır vb.

Tornalama: Takım uçları için standartların kullanımı

Takım uçlarına sahip tornalama takımları için, takım sayfasının üst kısmında özel bir parametre mevcuttur. Bu parametre, takım ucunu ISO tanımına göre tanımlamanıza olanak tanır. ISO tanımı girildikten sonra, takım ucu karşılık gelen ISO standart özellikler.

Tutucularıyla Birlikte Takım Oluşturma Süreci.

Bu video, ISO standartlarına göre takım uçları oluşturma ve takım tutucuları seçme ve yapılandırma süreci dahil olmak üzere çeşitli temel özellikleri göstermektedir.

Video iş akışı:

  1. Takım üreticisinin veritabanından (bu örnekte ISCAR) katı takım ucu tutucu modelini (STEP dosyası) indirin.

  2. GO2cam'de, takım ucunun ISO tanımını (bu örnekte WNMG 080404-GN) tanımlayarak takımı oluşturun.

  3. STEP dosyasını içe aktarın ve takım ucu tutucu sembol dosyasını tanımlayın.

  4. Takım ucu tutucusunu kaydedin ve takım sayfasına yükleyin.

  5. Ayarlayın KAPR takım ucunu tutucusuna doğru şekilde konumlandırmak için açıyı.

▶️ Bu işlevsellik için aşağıdaki videoyu izleyin.

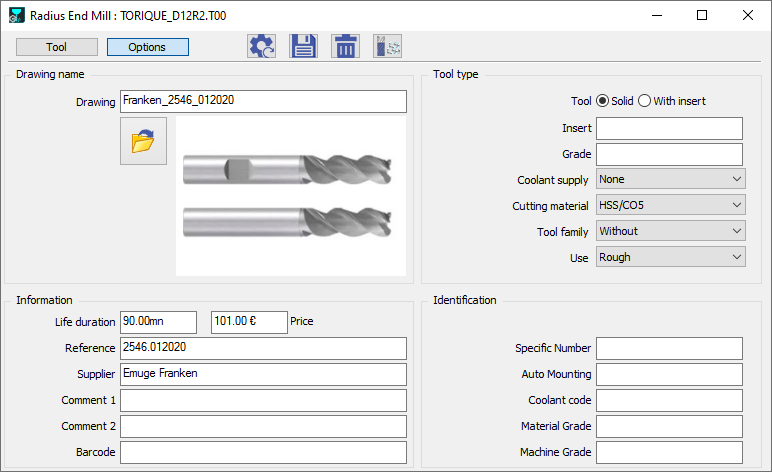

Seçenekler Sekmesi

Bu sayfada zorunlu bilgi bulunmamaktadır. Ancak, takım yönetimi, tanımlama ve üretim maliyeti tahmini için çeşitli parametreler faydalı olabilir.

Çizim

Takımın bir resmini veya çizimini yüklemenize ve görüntülemenize olanak tanır.

Aşağıdaki dosya formatları desteklenir: .png, .bmp, .jpeg, .tiff, .dxf, .dwg, ve .pce .

Tool Page2.png

Takım Tipi

Takım geometrisi ve malzemesiyle ilgili özel bilgiler içerir.

A tool can also be assigned to a tool family. For more information, refer to Takım Aileleri .

Bilgi

Tedarikçi ve referans numarası dahil olmak üzere takım hakkında genel bilgiler içerir.

  • Bu Takım Ömrü ve Fiyat alanları, bir iş parçasının üretim maliyetini tahmin ederken gereklidir. Daha fazla bilgi için bkz. Maliyetlerin Tahmini .

  • Barkod – Atölye belgelerine barkod bilgilerinin aktarılmasına olanak tanıyan yakın zamanda eklenmiş bir alan.

Tanımlama

  • Otomatik Montaj (MTE seçeneği): bu alanda, takım tutucularda tanımlanan tanımlayıcıyı yazın. MTE çalışma alanında otomatik montaj yaptığınızda, takım aynı ID'ye sahip tutucuya otomatik olarak monte edilecektir. Örnek:


More information: Otomatik Montaj


  • Soğutma sıvısı kodu : soğutma sıvısı numarasını takım seçenekleri sayfasında tanımlayabilirsiniz. Bir işleme çevrimi için takımı seçtiğinizde, bu soğutma sıvısı numarası doğrudan Teknolojiye yazılır.

  • Malzeme ve Makine Sınıfları takımı bir makineye veya malzemeye bağlamayı sağlar. Sınıflar, makine ve malzeme dosyalarında tanımlanan özel tanımlayıcılardır. Takımın herhangi bir sınıfı yoksa, her tür makine ve malzeme için kullanılabilir. Ancak takımdaki bir sınıf tanımlanmışsa, yalnızca bu makine veya malzeme için kullanılabilir. Virgülle ayırarak takım başına birden fazla sınıf tanımlayabilirsiniz.

Tutucularla Programlama

Frezeleme takımlarının etkili yönetimi, optimum işleme için çok önemlidir. Frezeleme süreci ve programlama konusunda tavsiye verirken, şunları dahil etmenizi şiddetle tavsiye ederiz: takım tutucular . Her kullanıcı, önemli avantajları nedeniyle bir iş parçasını işlerken takım tutucuları kullanmalıdır. Takım tutucular, olası çarpışmalar üzerinde gelişmiş kontrol sağlar. Programlama sırasında bir takım tutucu tanımlanmazsa, gelecekteki çarpışmalar hesaplamalara dahil edilmez ve bu da hatalı bir takım yoluyla sonuçlanır. Bu nedenle, her zaman takım tutucularla programlayın, özellikle 3 eksenli frezeleme için, takım yolunuzu takım tutucularla programlamak üstün çarpışma yönetimi için esastır.
