Most of the time, yeni oluşturulan bir düzlem tasarlanır mevcut çalışma düzlemine göre kontrol çubuğunda tanımlanır. Çalışma düzleminizi tasarlamadan önce bunun doğru olduğunu kontrol etmenizi öneririz. Bir çalışma düzlemi tasarladığınızda, otomatik olarak mevcut çalışma düzlemi haline gelir ve aktif pencerede görüntülenir. Değiştirilemez bir komut numarası otomatik olarak atanır.
Çalışma Düzlemleri Oluşturma Komutları
Düzlem oluşturma komutları Çalışma Düzlemleri menüsünde bulunur:
|
Simge |
İsim |
Açıklama |
|
|
Çalışma düzlemlerinin oluşturulması için çok yönlü modlar sağlayan homojenleştirilmiş komut. Kullanıcılar hangi metodoloji ile daha rahat olduklarını seçebilirler ve ayrıca çeşitli durumlara uyarlanabilirler. Komutu başlattığınızda, ekranın sağ alt köşesinde mavi bir küp belirir ve kullanıcı, düzlemi hızlı bir şekilde o yönde oluşturmak için küp üzerindeki herhangi bir yüze tıklayabilir. Ekranın sağ alt köşesindeki etkileşimli eksen sistemi, komutu, orijinini bir noktaya veya gerekli bir yüze sürükleyip bırakarak da başlatır. |
|
|
|
Profil kesme çevrimi adı verilen işleme için özel olarak ayrılmış bir düzlem oluşturma. |
||
|
Bir eksen etrafında geliştirilmiş bir düzlem oluşturma. |
||
|
Geometrinin geliştirilmiş bir düzlemde projeksiyonu. |
||
Diğer Özel Komutlar
|
Simge |
İsim |
Konum |
Açıklama |
|
Düzlemi Düzenle/Değiştir |
Bu komut, tel kafes veya katı elemanların çalışma düzlemini değiştirmeye yardımcı olur. |
|
|
Parça Konumlandırma |
Tasarım/Tel Kafes/Temizleme Tasarım/Katı/Onarım |
Parçayı referans düzlemine konumlandırma; parçadaki 3 noktaya tıklayın: yeni orijin, X yönü, Y yönü. |
|
Tel Kafes/Temizleme |
2B taslağın 3B uzaydaki görünümlerinin ve detaylarının konumu. |
|
|
Eksenel Düzlem |
Tornalama Ortamında Tasarım/Parça Tasarımı/Eksenel Düzlem |
Eksenel bir düzlem oluşturma. |
Önceki Komutlarla Karşılaştırma
Aşağıdaki tablo, uzun süreli kullanıcılara ve GO2cam'ın önceki sürümlerinin kullanıcılarına yeni sürüme geçişlerini kolaylaştırmak için sunulmaktadır. Daha önce mevcut olan tüm komutlar hala üretilebilir ancak daha homojen bir işlemle.
|
Önceki Sürüm |
V6.12'den itibaren |
|||
|
Simge |
İsim |
Açıklama |
|

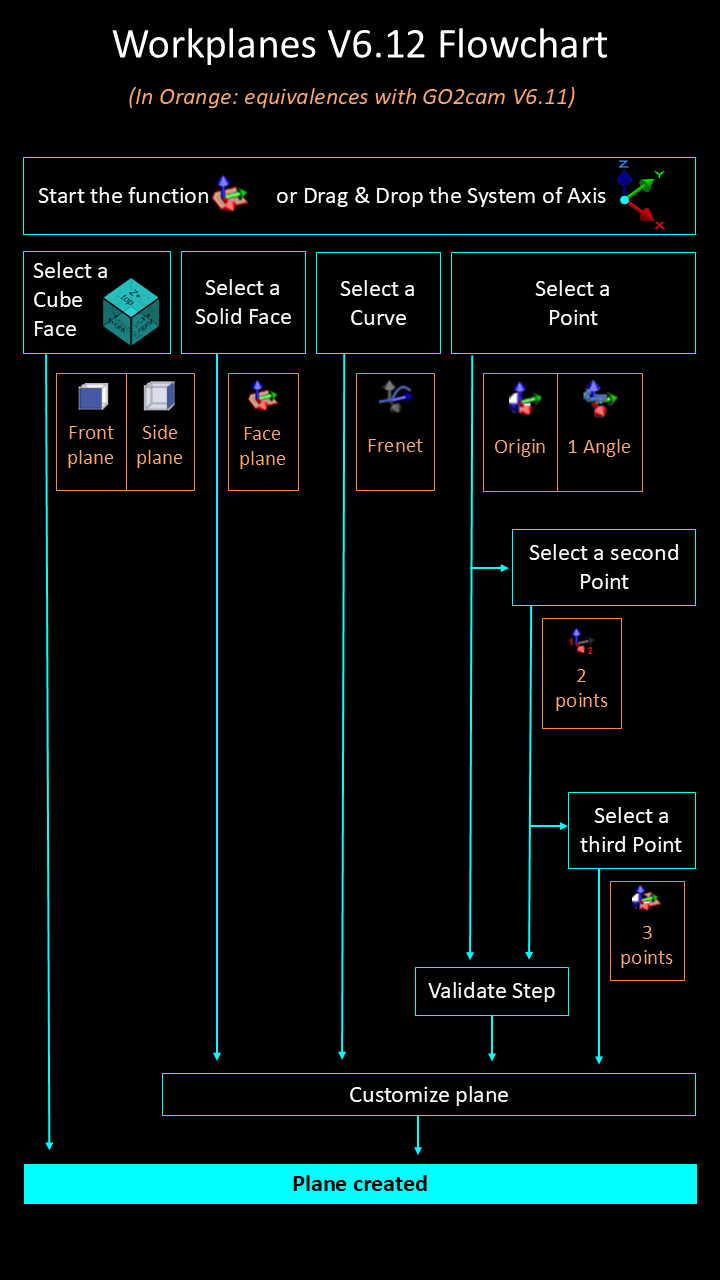

Listelenen tüm komutlar tek bir komutta birleştirilmiştir. Yeni işlemleri ve önceki komutların sonuçlarını nasıl ürettiklerini gösteren akış şemasını aşağıda inceleyin. |
|
|
3 Nokta X veya Yüzey Düzlemi |
Seçim sırasına göre tanımlanan 3 noktaya göre bir düzlem oluşturma: orijin, X yönü ve Y yönü. Bir katı üzerinde doğrudan bir yüze tıklayabilirsiniz. Bir silindire tıklayarak, şeklin Z yönüne karşılık gelen düzlemi oluşturursunuz. |
|
|
|
2 Nokta X Düzlemi veya Kesit |
Seçim sırasına göre tanımlanan 2 noktaya göre oluşturma: orijin, X yönü. Mevcut düzleme diktir. |
||
|
1 Açılı Düzlem |
Referans düzlemine (mevcut düzlem) göre X, Y veya Z ekseni etrafında döndürme yoluyla bir düzlem oluşturma. |
||
|
Orijin Düzlemi |
Başka bir orijin ile mevcut düzleme paralel bir düzlem oluşturma. |
||
|
3 Nokta veya Yüzey Düzlemi |
3 noktaya tıklayarak bir düzlem oluşturma, ardından eksenleri değiştirebilir ve son olarak düzlem orijinini seçebilirsiniz. |
||
|
Ön Düzlem |
Mevcut düzleme göre Ön düzlemin otomatik oluşturulması. Orijin, mevcut düzlemle aynıdır. |
||
|
Yan Düzlem |
Mevcut düzleme göre Yan düzlemin otomatik oluşturulması. Orijin, mevcut düzlemle aynıdır. |
||
|
Manuel Düzlem |
Konumun manuel seçimiyle bir düzlem oluşturma |
||
|
Frenet Düzlemi |
Bir elemanın uç noktasına dik ve z ekseni elemana teğet olan bir düzlem oluşturma. |
||
|
3 Açılı Düzlem |
Açıların kombinasyonuyla bir düzlem oluşturma: CAC (ZXZ), CBA (ZYX), CBC (ZYZ) veya CAB (ZXY). |
||
