From V6.12, there are 2 methods to create and machine into a developed plane:
-
Açılmış düzlemin manuel oluşturulması ve işleme çevriminin uygulanması
-
Tornalamada, açılmış bir düzlemde 1 adımda oluşturma ve işleme için yeni komut
Manuel Oluşturma
Oluşturma Açılmış Düzlem
|
|
|
Bir eksen etrafında açılmış bir düzlemin oluşturulması. Silindirin mesafe (silindir çapı) ve dönme eksenini . seçin. Düzlem oluşturulduktan sonra, bu düzlem içinde geometri çizmek için herhangi bir tel kafes komutunu kullanabilirsiniz. Geometri silindirin etrafına sarılacaktır. Daha sonra şeklin etrafına sarılacak 2 eksenli işleme programlayabilirsiniz. |
|

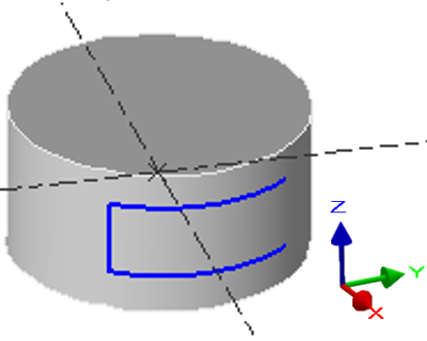

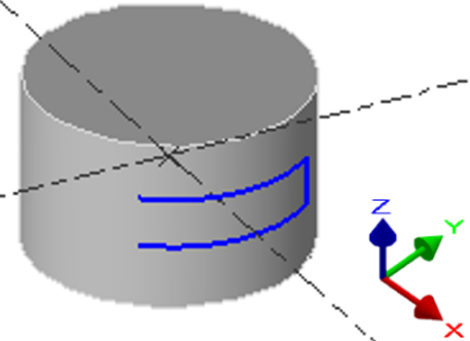

İşleme sırasında takımın Z oryantasyonu seçebilirsiniz. 2 olasılık:
|
|
|
|
Şeritteki aynı seçeneklerle açılmış düzlemlerin oluşturulması için yeni bir iletişim kutusu eklenmiştir. |
|
Çap : Açılımın oluşturulacağı çap. Basit bir açılım (silindirik) durumunda, çap doğrudan buraya girilebilir.
Oryantasyon : Açılım düzleminin oryantasyonu, işlemenin dışarıda mı yoksa (büyük tornalanmış parçalar için, muhtemelen açılı bir kafa ile) içeride mi gerçekleştirileceğini belirler.
Koordinat Birimi : Arasında seçim yapabilirsiniz derece birim veya mm (veya inç). Bu, açılım düzlemindeki dikey (Y veya C) eksenin ölçü birimini belirtir.
Koordinat Yönü : Bu seçenekle, '+ ' yönünü Üst veya Alt
|
Alt Koordinat Yönü
|
Üst Koordinat Yönü
|
Kullan
Düzlem oluşturulduğunda, bu düzlemde çizebilir veya başka bir düzlemde tasarlanmış geometriyi içe aktarabilirsiniz.
Açılmış bir düzlemde görünümü değiştiremezsiniz: yalnızca üstten görünüm mevcuttur!
|
İçe aktarma, komut ile projeksiyon yoluyla yapılır Açılmış düzlemde projeksiyon Çalışma Düzlemi menüsünde bulunur. Projeksiyon komutunda, 4 mod profil oluşturma mevcuttur; Otomatik, Kenar yolu, Destek yüzleri ve Tel Kafes. |
|

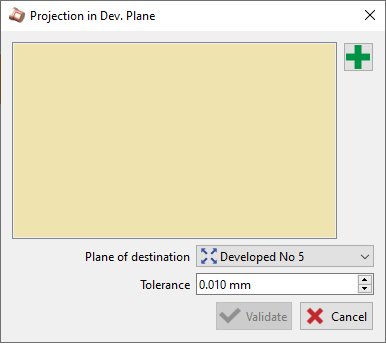

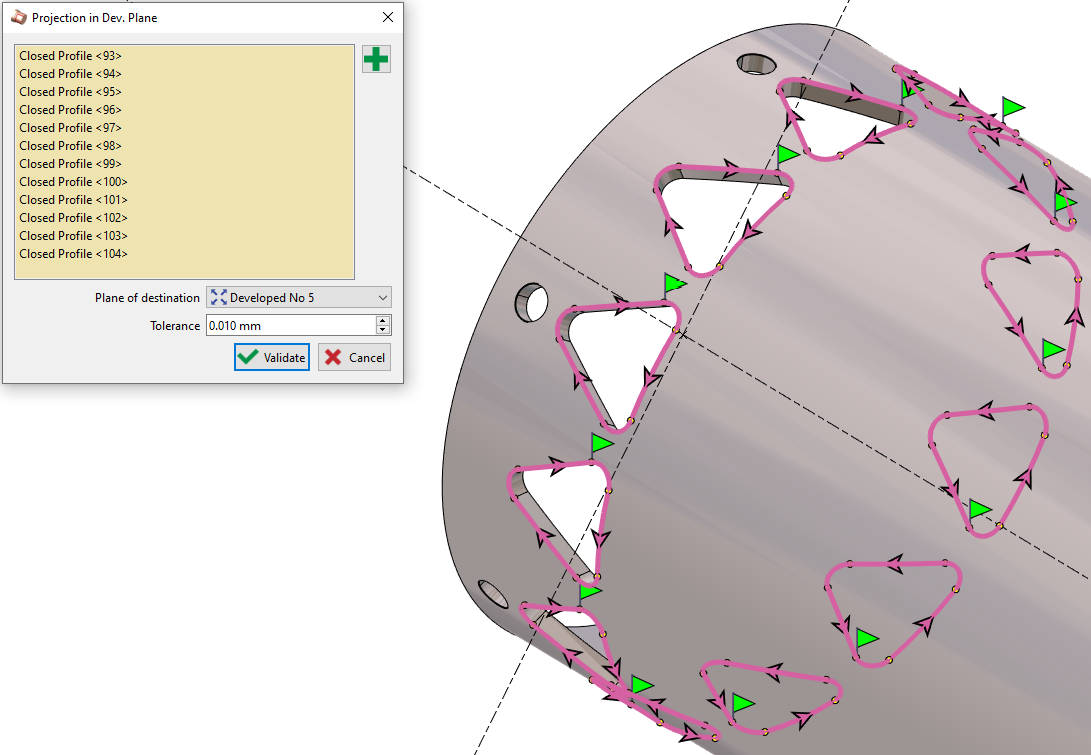

Seçim yapıldığında bir iletişim penceresi açılır Açılmış düzlemde projeksiyon.
|
|
|

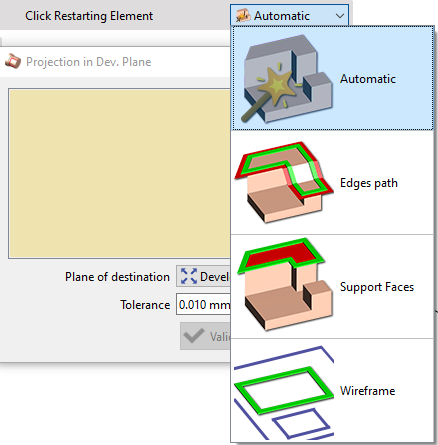

Clicking on the yeşil + Icon will give us access to choose the mode of profile creation: Otomatik profilleri seçmek için en uygun yöntemi yazılımın seçmesine izin verir. Kenar Yolu önceden 2B geometri kurtarmadan, bir katının kenarlarının doğrudan seçilmesine olanak tanır. Destek Yüzleri birden çok profili seçmek için basitçe bir yüze tıklama olanağı sağlar. Tel Kafes katı üzerindeki çizilmiş veya mevcut herhangi bir tel kafesi seçmeye olanak tanır. |
|
|
Profillerin birden çok seçimi üzerine, süreklilik 0° ve 180° konumundaki elemanlara uygulanır. Ayrıca delikler dikkate alınmaz. Kullanıcı ayrıca pencereden herhangi bir profili manuel olarak ekleme veya kaldırma olanağına sahiptir. |
|
|
|
|
Açılmış bir düzleme yansıtılan elemanlar artık poligonlara dönüştürülmez. Daha iyi bir işleme sonucu için yaylar ve segmentler olarak tutulurlar.

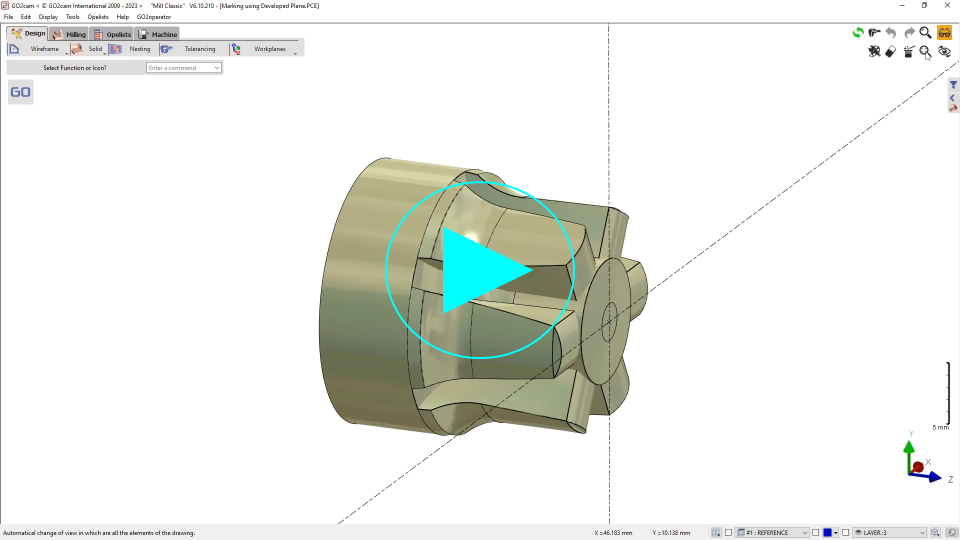

Bir çevrim programlayın Açılmış Düzlem
|

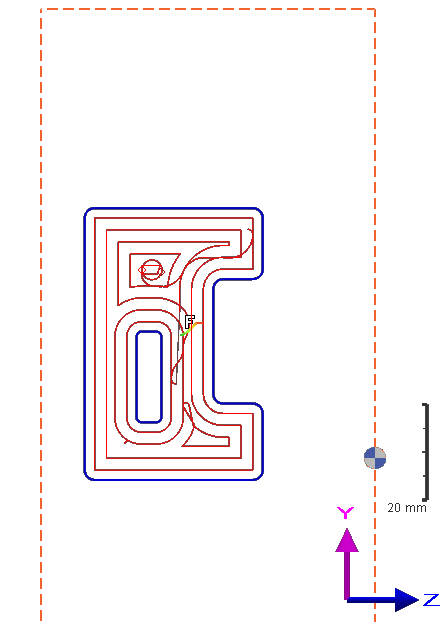

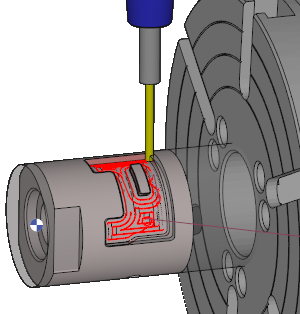

Çalışma düzlemi oluşturulduktan sonra, bu çok basittir: herhangi bir şekil için normalde yaptığınız gibi devam edin. Şu anda açılmış düzlemde çalıştığınızdan emin olun. Cep örneğinde gösterdiğimiz gibi herhangi bir 2 eksenli işlem programlayabilirsiniz. |
|
|
|
|
|
Açılmış Düzlemde İşleme
|

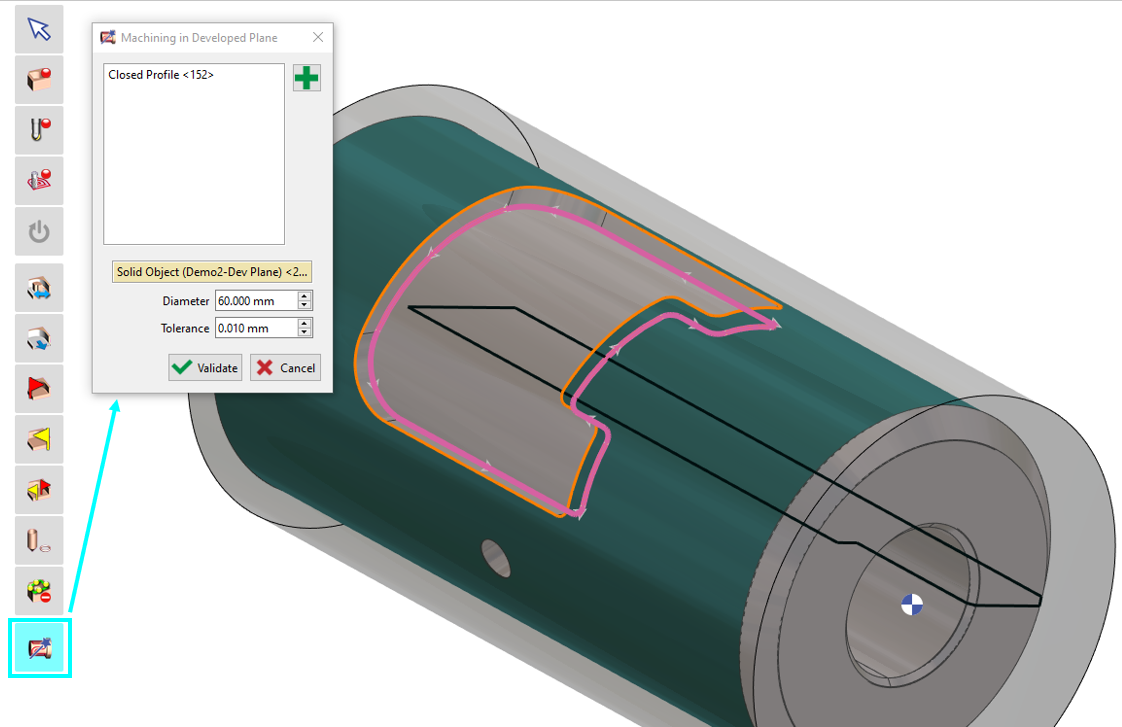

İşlenecek geometriyi seçerken açılmış düzlem işlevi kullanabilirsiniz. Geometri seçme seçeneğine tıkladığınızda, açılmış düzlem işleme simgesi görünecektir. Açılmış düzlemde işlenecek istenen profili seçin. Çap için, değeri manuel olarak girebilir veya katınızı seçebilirsiniz, çap otomatik olarak doldurulacaktır. Doğrulandıktan sonra, uygun takımı ve işleme çevrimini seçmeye devam edin. |
|
|
||
