Tanım

Bir çalışma düzlemi, birbirine dik olan 3 yön, X, Y ve Z ile tanımlanır. Çalışma yüzeyi XY'dir ve takım her zaman mevcut düzlemin Z yönündedir.

GO2cam'a girdiğinizde, zaten oluşturulmuş bir düzlem bulunur; buna denir Referans düzlem Frezeleme ve EDM'de, Dönme Düzlemi Tornalamada (çalışma yüzeyi ZX'dir).

Bazı özel durumlarda (4 eksenli işleme gibi), parçanın diğer yüzlerine karşılık gelen yeni düzlemler oluşturmanız gerekir.

Oluşturma için gerekli tüm komutlar size verilmiştir.

Yeni oluşturulan düzlemde konumlandırma oluşturulan düzlem her zaman mevcut düzlem olur .

Ancak yeni bir düzlem oluşturmak mevcut görünümü değiştirmez. Bu davranışı şu seçenekle değiştirebilirsiniz: Yeni oluşturulan düzlemde konumlandırma , Araçlar>Seçenekler>Görüntüleme'de mevcuttur.

Geliştirilmiş düzlemin özel durumu: mevcut düzlem haline gelir ve görünüm değiştirildi .

Düzlem Listesi

Etkileşimli durum çubuğunda mevcut çalışma düzlemleri listesine erişebilirsiniz. Bu liste ile şunları yapabilirsiniz:

  • Listeden yeni çalışma düzlemini seçerek mevcut çalışma düzlemini değiştirin.

  • Yalnızca mevcut çalışma düzlemine ait öğeleri, onay kutusu ile görün

  • Mevcut çalışma düzlemine ait bir öğeye tıklayarak çalışma düzlemini değiştirin: pipeti tıklayın, ardından öğeye tıklayın.

Ayrıca, düzlemin eksen sistemine sağ tıklayıp Mevcut düzlem olarak tanımla'yı seçerek düzlemi değiştirebilirsiniz.


Eksen Sistemi

Çalışma Düzlemleri eksen sistemlerinin gösterimi

Yapılandırma

Şu olasılığa sahipsiniz: eksen sistemlerini göster mevcut çalışma düzlemlerine karşılık gelir. Eksen sistemi ayrıca şunları da gösterir: düzlem no , bu numara düzlemler listesinde de bulunabilir.

Gösterim filtreler iletişim kutusunda yapılandırılır:

  • Yalnızca mevcut düzlem eksen sistemini göstermek için otomatik modu koruyun

  • Mevcut tüm düzlemlerin eksen sistemlerini göstermek için 'görünür' moddaki simgeyi işaretleyin

  • Eksen sistemlerinin hiçbirini göstermemek için 'gizli' moddaki simgeyi işaretleyin.

Renk Kuralları

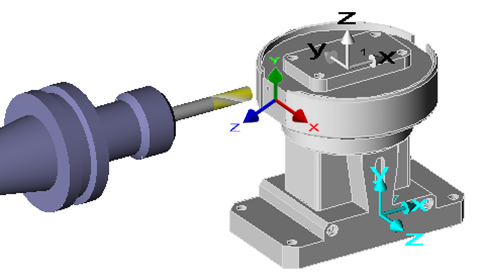

Yeni oluşturulan düzlemde konumlandırma Mevcut Çalışma Düzlemi 3 renkte görüntülenir.

Burada, mevcut düzlem 8 numaralı düzlemdir.

Mevcut çalışma düzlemi değilse, Referans düzlem şu renkte görüntülenir Beyaz renk (1 numaralı düzlem).

Tüm diğer mevcut düzlemler açık renkte görüntülenir mavi .
