Sunum

Takımın oluşturulması ve konumlandırılması.

Bu fonksiyon, ihtiyacınız olan takımın oluşturulmasının ikinci aşama işlenmesi için gereklidir.

The birinci aşama (Cutting Profile of the Tool) enables to calculate the cutting face of the tool relative to the shape to machine.

Ardından, bu ikinci aşama yan konik açıyı ve takımın konumunu belirler ve 4 eksenli işleme için faydalı geometriyi oluşturur.

Takımı oluşturmak için

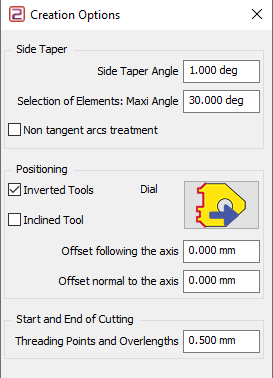

1. Diyalog kutusunun parametrelerini doldurun:

Yan Konik :

Talaşları atmak için kullanışlıdır.

  • Girilen açı değeri .

  • Bir maksimum açı değer vererek hangi elemanların işlendiğini tanımlayın.

  • Son olarak, GO2cam'a teğet olmayan yaylar işlenip işlenmediğini bildirin.

Farklı parametre değerleriyle hesaplanan örneğimiz aşağıdadır:

Maksimum Açı = 30° ; Teğet olmayan yaylar : Hayır

Maksimum Açı = 70° ; Teğet olmayan yaylar : Evet

Konumlandırma :

  • Ters Takım : takım ters çevrilir, böylece kesici kenar alt nozül tarafına konumlandırılır.

  • Eğimli Takım : takım, Yüzey Konik Açısı göre eğimlidir, böylece parça neredeyse dikey olur ve işleme daha hassas olur.

  • Kadran : takımın eksene göre konumunu seçmeyi sağlar. İhtiyaç duyulan konumu temsil eden simgeye tıklayın.

    • Ofset parametreleri, parçayı XYZ işaretine göre hareket ettirmeyi sağlar.

Kesimin Başlangıcı ve Sonu :

Tanımlayabilirsiniz dışa taşmalar profilin her iki ucunda.

İhtiyaç duyulan mesafeyi girin.

Otomatik diş açma noktaları bu aynı değerle profile dik olarak oluşturulur.

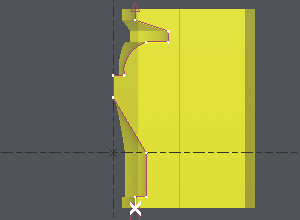

2. İlk aşamada tanımlanan profile tıklayın.

Not : profilin yönü, telin tarafını verir (diğer konumlandırma parametreleriyle ilişkili olarak)

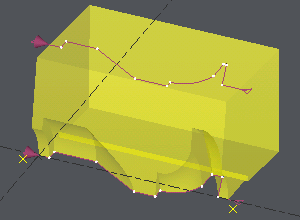

Her şey artık işleme için hazır: 4 eksenli bir kontür/kontür çevrimi seçin ve üst ve alt profilleri gösterin.
