Sunum

Takımın kesme yüzeyinin oluşturulması.

Bu fonksiyon, ihtiyacınız olan takımın ilk aşama oluşturulmasının

Takımın doğru profilini hesaplamanıza olanak tanır. Sadece son şekli göster parçasının kesme açısı girmeniz yeterlidir, takımın kesme yüzeyi otomatik olarak hesaplanır.

Bu ikinci aşama (Takımın Tamamının Oluşturulması) yan konik açısını ve takımın konumunu tanımlar ve 4 eksenli işleme için gerekli geometriyi oluşturur.

Takımın kesme yüzeyini oluşturmak için

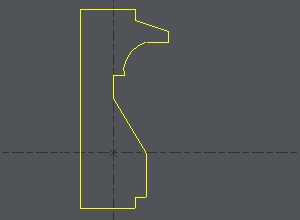

Öncelikle, elde etmek istediğiniz son şekli çizmeniz gerekir.

Çizerken uyulması gereken bazı çok hassas kurallar vardır:

  • geometri kapalı .

  • Bu küçük çap üzerinde çizilir Y ekseni .

  • GO2cam, işlenecek profilin uçlarında otomatik olarak taşmalar oluşturur, bu nedenle hesaplama için her uçta dikey segmentler tasarlayın önce

Tüm bu kurallar örneğimizde kesinlikle dikkate alınmıştır.

Diyalog kutusunu doldurun:

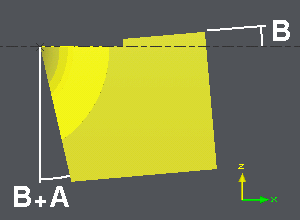

En önemli iki parametre harflerle belirtilmiştir A ve B aşağıdaki resimlerde.

A şeklindedir Yüzey Konik açısı , ve B şeklindedir kesme açısı . Kesme yüzeyini X eksenine konumlandıran otomatik bir döndürme vardır, örnekte gösterildiği gibi.

Profili tıklayın, Profil Tamam tıklayarak onaylayın.

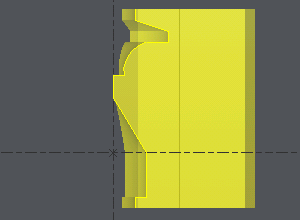

GO2cam yalnızca gerekli geometriyi tutar ve bir takım 'görüntüsü' oluşturur. Şimdi bir sonraki aşamaya geçmeniz gerekiyor: Takımın Tamamının Oluşturulması.
