Yalnızca şuna adanmış bir yüzey oluşturma Profil kesme çevrim.

Bu yüzey otomatik olarak mevcut düzleme diktir ve ZX düzlemine göre bir açıyla tanımlanır.

Bir profil kesme yüzeyi oluşturmak için

  • Mevcut düzlemi seçin ( 1 )

  • Açı değerini girin A

  • Yüzeyin orijini olacak noktaya sol tıklayın.

Örnek

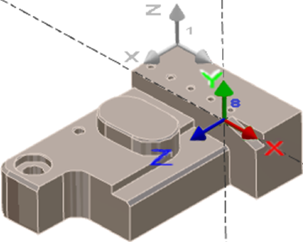

Mevcut düzlem referans düzlemiydi ( 1 ), açı 90° , orijin noktası referans düzlemin orijininden farklıdır.

Yüzey ( 8 ) oluşturulduktan sonra, eğim geometrisi aynı yüzeyde inşa edilmeli ve son olarak profil kesme işleme tanımlanabilir (hala aynı yüzeyde).
