NC Control est un module optionnel de vérification et de simulation de code CN intégré dans l'environnement Machine Tool Environment (MTE) de GO2cam. Il est abordable, convivial, précis et rapide. NC Control permet aux utilisateurs de vérifier et de simuler le code CN réel directement sur leurs modèles de machine, assurant une validation précise des processus d'usinage.

Vous trouverez ci-dessous un contenu complet relatif à NC Control ; consultez les liens suivants pour plus de détails :

  1. Installation

  2. Processus de validation et de simulation

  3. Interface utilisateur

Nous fournissons également des informations spécifiques pour les revendeurs chargés de la configuration de NC Control.

  1. Informations pour les VAR

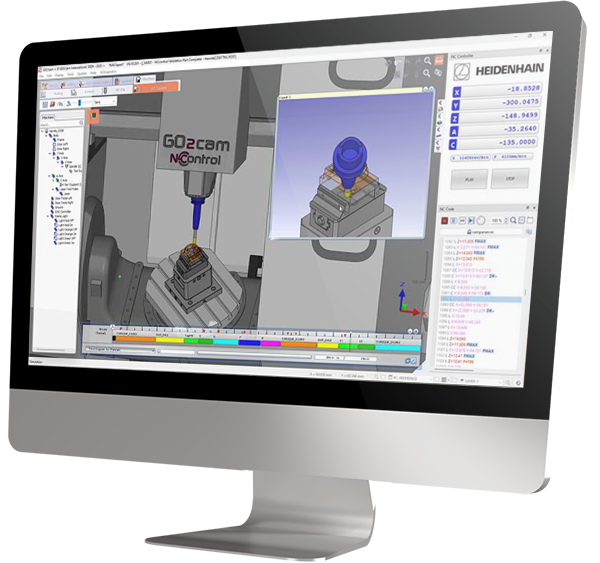

nc control screen-20251021-054542.png

Pourquoi NC Control ?

Les logiciels FAO traditionnels simulent les parcours outils avant le post-traitement, de sorte que la simulation ne reflète pas le code G réel exécuté sur la machine CN. Cette approche peut négliger la cinématique de la machine, les limites d'axes, les orientations des axes rotatifs et les comportements spécifiques du contrôleur. Les écarts entre la simulation et le mouvement réel de la machine augmentent le risque d'erreurs ou de collisions.

Les fabricants utilisent souvent outils de vérification de code G externes (par exemple, VERICUT, NCSimul, Eureka). Ces outils nécessitent des transferts de données supplémentaires, compliquent les flux de travail et augmentent les coûts.

Le NC Control de GO2cam résout ces problèmes en intégrant la vérification du code CN dans l'environnement FAO. La simulation est liée au post-processeur, de sorte que les modifications apportées à celui-ci mettent immédiatement à jour la simulation de la machine, y compris les mouvements inter-cycles.

Autres logiciels CAM

Logiciel GO2cam

image-20240226-111256.png image-20240226-111311.png

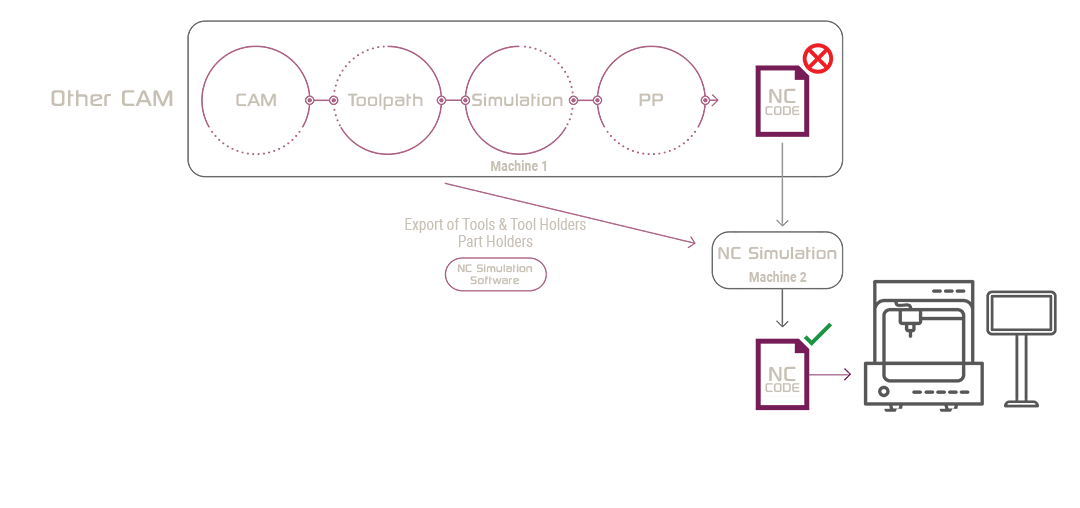

  • La plupart des systèmes FAO simulent les parcours outils, ne montrant que le chemin de l'outil programmé sans simuler l'exécution réelle du code G sur la machine CN. Cela entraîne des écarts entre la simulation et le mouvement réel de la machine. Les outils de vérification de code G externes ajoutent de la complexité et des coûts.

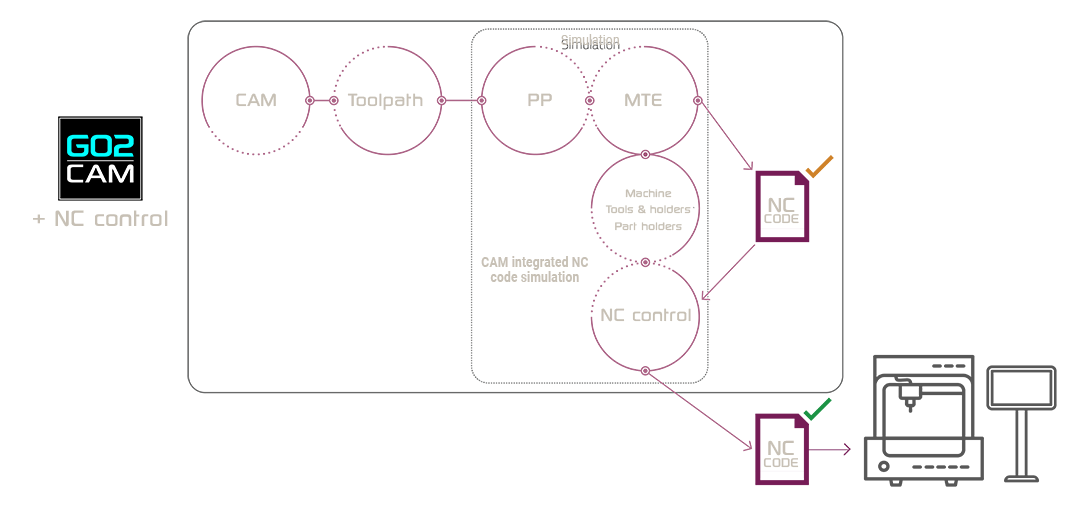

  • GO2cam intègre NC Control et la simulation de machine dans l'environnement FAO, simulant le code G réel généré par son post-processeur. La programmation, le post-traitement et la vérification CN s'effectuent dans un seul système, garantissant précision et efficacité.

Avantages clés de NC Control

  • Efficacité en coût et en temps : Réduit la dépendance vis-à-vis des outils de vérification tiers, rationalise le flux de travail et diminue les dépenses.

  • Flux de travail intégré : Toute la programmation FAO, le post-traitement et la vérification CN sont effectués dans un seul système, éliminant le besoin d'installation, de formation et de mises à jour de logiciels externes.

  • Précision améliorée : Simule le code G réel du post-processeur pour éviter les erreurs de brut, de pièce finie ou d'outillage.

  • Élimine les définitions de machine redondantes : Pas besoin de définir les machines à la fois dans le logiciel FAO et dans le logiciel de vérification.

  • Vérification rapide : Permet une vérification immédiate du code CN et une modification du parcours outil pour des ajustements rapides.

  • Large compatibilité : Compatible avec la plupart des contrôleurs CN , y compris Siemens, Heidenhain, Mazak, Haas, Fanuc, etc.

  • Flexibilité : Prend en charge la modification manuelle du fichier CN avec un contrôle immédiat, garantissant que les mouvements de la machine dans MTE correspondent aux mouvements réels de la machine.

  • Contrôle de collision fiable : NC Control fournit un contrôle de collision fiable basé sur le code CN, améliorant l'efficacité et la précision.
