Cette page est dédiée aux revendeurs à valeur ajoutée (VAR) responsables de l'installation et de la configuration de NCcontrol chez les clients.

Structure de NCcontrol

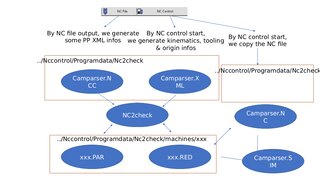

Les fichiers et la structure de répertoires requis pour NCcontrol sont détaillés dans la présentation PowerPoint téléchargeable, qui comprend deux schémas explicatifs.

Configuration du PC du client

Lors de la définition d'une machine chez un client, suivez ces étapes :

1. Créer un répertoire pour chaque machine

   • Pour chaque machine, créez un répertoire dédié dans :
     C:\Program Files\GO2cam_Intl\GO2camV612\NCcontrol\Programdata\NC2check\machines

2. Configuration du fichier machine

   • Assurez-vous que ce répertoire est référencé dans le fichier machine, spécifiquement dans la page post-processeur.

3. Paramètres du post-processeur

   • Define the necessary information in the post-processor (PP), especially in the procedure NCcontrolDefineController .

   • Pour une liste des variables requises, référez-vous à : Variables pour les contrôleurs CN .

Données à télécharger

• Le fichier exportNC.xml contient des informations sur la cinématique machine MTE, la liste des origines et les décalages outils.

• Ce fichier fournit à NC2check les données nécessaires pour analyser et traiter le fichier CN en conséquence.

• Lors de la génération d'un fichier CN, un fichier XML est exporté automatiquement. Il portera le même nom que le fichier CN mais avec l'extension .NCC et sera situé dans le même répertoire que la sortie CN.

Règles pour les fichiers MCG

Il y a deux règles obligatoires lors de la création du fichier machine cinématique 3D :

1. Le composant principal du repère machine doit être nommé Corps ( la majuscule B est obligatoire ).

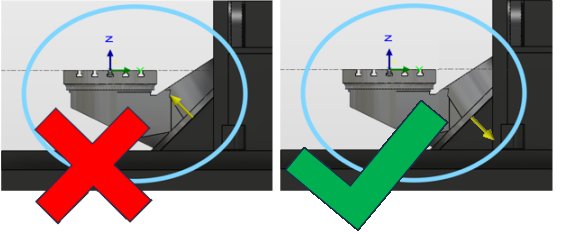

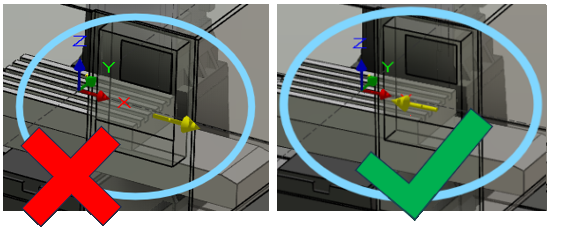

2. L'orientation/direction de chaque axe est fondamentale et doit être définie correctement.
