Export GO2cam VERICUT

VERICUT est un logiciel leader en simulation et vérification CN développé par CGTech . Il garantit un usinage sans erreur en simulant les parcours outils CN, en détectant les collisions et en optimisant les processus de coupe avant la production réelle.

Exportation de GO2cam vers VERICUT

Pour exporter les données d'usinage de GO2cam vers VERICUT pour la simulation :

  1. Ouvrez votre projet dans GO2cam .

  2. Naviguez vers : Outils > Macros standards > Vericut.ppi .

  3. Cette macro exportera toutes les données nécessaires (parcours outils, outils et pièce) pour la simulation dans VERICUT .

  • Pour les projets de fraisage : Un projet Vericut contenant les réglages machine et paramètres est requis.

  • Si aucun projet n'est fourni : Vous devrez en créer un manuellement dans Vericut.

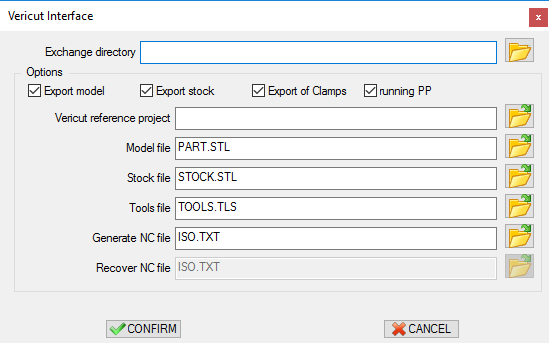

Options d'interface :


  • Répertoire d'échange : Spécifie le dossier où les fichiers Vericut seront exportés.

  • Exporter le modèle : Exporte un fichier STL de la pièce solide.

  • Exporter le brut : Exporte un fichier STL du brut.

  • Exporter les montages : Exporte tous les systèmes d'outillage en fichiers STL.

  • Exécution PP : Lance automatiquement le post processeur pour générer un fichier CN après l'exportation. Si décoché, le fichier CN sera récupéré.

  • Projet de référence Vericut : Le projet Vericut à remplir avec les éléments exportés.

  • Fichier modèle, Fichier brut, Fichier outils : Noms des fichiers correspondants.

  • Générer fichier CN / Récupérer fichier CN : Le nom du fichier CN à générer ou récupérer, en fonction du paramètre "Exécution PP".

En résumé, l'interface Vericut.ppi offre un moyen simplifié de transférer les données de GO2cam vers Vericut pour la simulation, offrant une flexibilité en termes de configuration de projet et d'options d'exportation de fichiers.

image-20240911-064912.png Vous pouvez trouver le processus d'exportation Vericut expliqué en détail dans cette vidéo.

Vericut Export.png

Export GO2cam Eureka

Eureka est un logiciel de simulation et d'optimisation CN développé par NUM . Il est utilisé pour vérifier, optimiser et simuler les processus d'usinage CN, garantissant des parcours outils sans erreur et une production efficace.

Exportation de GO2cam vers Eureka pour Simulation

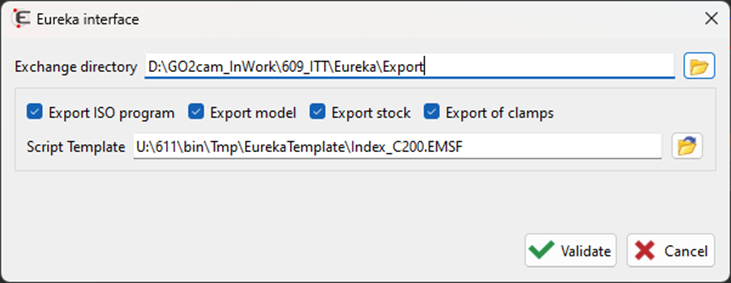

Pour exporter un projet de GO2cam vers Eureka pour simulation :


  1. Assurez-vous que le dossier des modèles de scripts contient la définition de la machine.

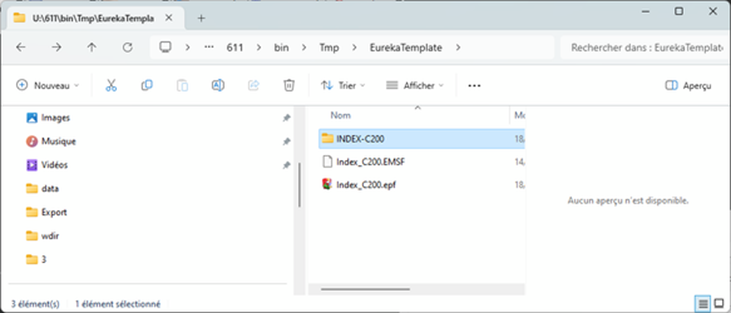

  1. Copiez les fichiers nécessaires dans le répertoire d'échange GO2cam. Le fichier . emsf est un modèle qui sera modifié en fonction de la pièce usinée.

  2. Ouvrez le .epf file in Eureka. This will load the machine definition.

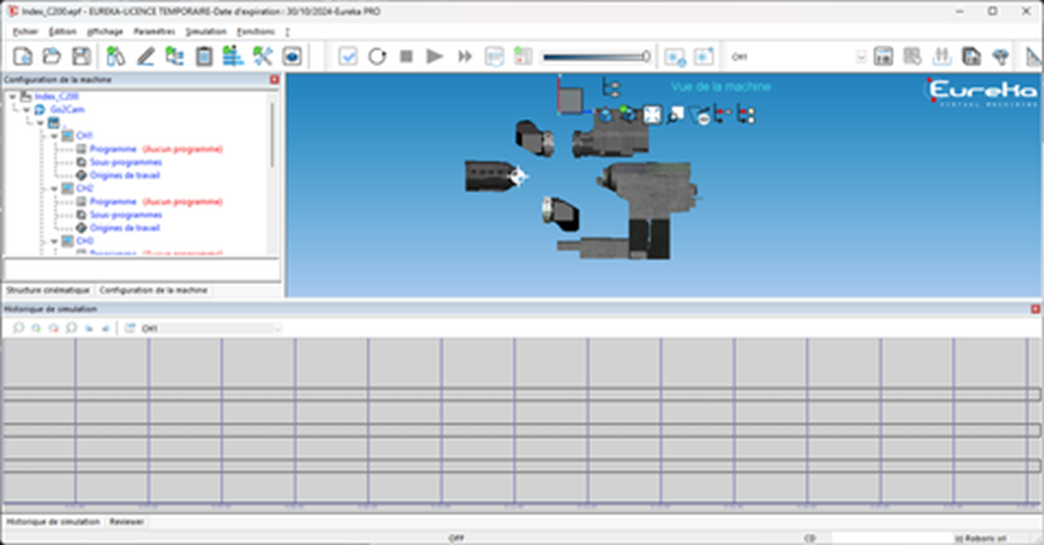

  1. Cliquez sur le sous-menu "GO2cam" et sélectionnez "Charger configuration." Cela chargera les outils ( .etf fichier) et les fichiers STL créés par GO2cam pour le brut, la pièce et les autres composants.

  1. Visualiser ou modifier les outils : Cliquez sur l'icône entourée en rouge pour accéder aux paramètres de l'outil. Ces valeurs correspondent à celles du .etf fichier.

Note : Le script "LoadEurekaEtfFile.js" (situé dans U:\New\3d\usi\vericut) peut être utilisé pour charger le fichier .etf dans GO2cam. Cependant, il peut échouer si le fichier contient des caractères non ASCII. Eureka nécessite un encodage ASCII, pas UTF-8.
