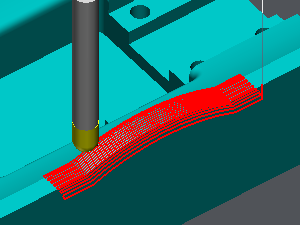

Projiziert ein Netz von parallele Linien auf die zu bearbeitende Form. GO2cam berechnet die Z-Höhe an jedem Punkt des Schraffur .

• Flächenfräsen ist der am häufigsten verwendet Schlichtzyklus aufgrund seiner hohen Geschwindigkeit und Effizienz. Er ist besonders wirksam für:

  • Weiche Materialien, da die Werkzeugablenkung minimal bleibt.

  • Formen mit kleinen Steigungswinkeln.

  • Flanken, die frontal mit einer Aufwärtsbewegung bearbeitet werden.

• Es ist ungewöhnlich ein Teil nur mit diesem Zyklus zu schlichten, da er im Allgemeinen eine Ergänzung zu anderen Schlichtzyklen darstellt.

• Jedoch ist er ineffektiv für steile Flanken bei der Bearbeitung durch „Rollen“ ungeeignet, da die verbleibenden Grate übermäßig hoch sind.

Dialogbereich

Parameter

Flächenfrässtrategie

Flächenfräsrichtung

Winkel

Begrenzung der Bearbeitung

Begrenzungsbereich

Bearbeitung bis zur Begrenzung verlängern

Schrittüberlappungsberechnung

Überlappung (Werkzeugverhältnis)

Wert der Schrittüberlappung (Ae)

XY Rauheit

Aufmaß in XY

Aufmaß in Z

Aufmaße

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

Anfahren und Rückzug in Z

Rückzugshöhe

Sicherheit (in XY)

S.abst. WkzSchaft

Werkzeughalter Management

Anfahren und Ausfahren in XY

Anfahrabstand

Ausfahrabstand

Anfahrradius

Ausfahrradius

Anfahrradius Winkel

Ausfahrradius Winkel

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl n

Vorschubeinheit

Zustellvorschub

Getriebestufe

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturregister Länge

Korrekturregister Durchmesser

Benutzerfelder

Kommentar

Überwachung

Fräseinstellung

Dialogbereich

Parameter

Verhalten bei Spannzeugen und Komponenten

Spalt Prüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Splineberechnung

Splinetoleranz

Auflösen in
