Zyklus : Schlichten - Form

Der Parameter steuert die Erweiterung des Schlichten-Form-Werkzeugwegs über die Grenzen der Volumen-Geometrie hinaus. Wenn aktiviert, setzt sich der Werkzeugweg entlang der primären Bearbeitungsrichtung bis zum definierten Rohteil oder einem benutzerdefinierten Begrenzungsbereich fort, um eine vollständige Materialabdeckung zu gewährleisten, während der breitenabhängige Pfad innerhalb des Solids/Rohteils beibehalten wird.

Dieser Parameter bietet Flexibilität bei Schlichtoperationen, indem er dem Werkzeug erlaubt, bei Bedarf Material über die Solid-Kanten hinaus zu entfernen, was die Oberflächenqualität optimiert und unbearbeitete Zonen an den Enden des Teils reduziert.

limitation on, extend no.png

Begrenzungsbereich gesetzt auf Ein . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Nein .

limitation on, extend yes.png

Begrenzungsbereich gesetzt auf Ein . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Ja

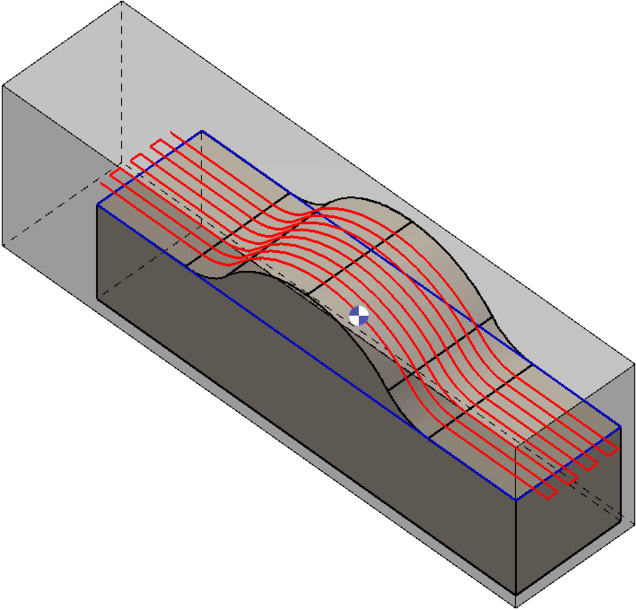

limitation inside, extend no.png

Begrenzungsbereich gesetzt auf Innen . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Nein .

limitation parting line, extend no.jpg

Begrenzungsbereich gesetzt auf Trennlinie . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Nein .

limitation inside, extend yes.png

Begrenzungsbereich gesetzt auf Innen . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Ja .

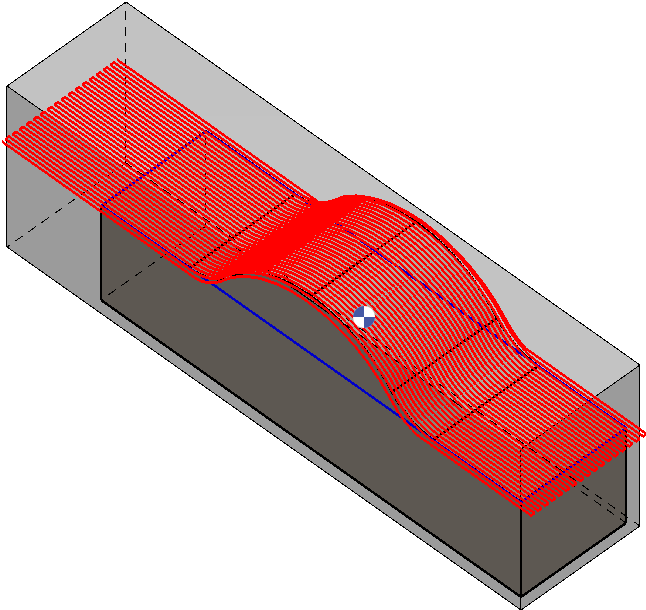

limitation parting line, extend yes.png

Begrenzungsbereich gesetzt auf Trennlinie . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Ja .

Die Option Offset im Begrenzungsbereich definiert den seitlichen Begrenzungsabstand, der auf den Werkzeugweg angewendet wird. In Bezug auf den Parameter der Strategie "Bearbeitung bis zur Begrenzung erweitern" bestimmt sie, wie weit der Werkzeugweg seitlich innerhalb der Begrenzung erweitert werden darf, um eine kontrollierte breitenabhängige Abdeckung zu gewährleisten, ohne definierte Grenzen zu überschreiten.

offset 0, extend no.png

Begrenzungsbereich gesetzt auf Offset bei 0.00 mm . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Nein .

offset 0, extend yes.png

Begrenzungsbereich gesetzt auf Offset bei 0.00 mm . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Ja .

offset -5, extend no.png

Begrenzungsbereich gesetzt auf Offset bei -5.00 mm . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Nein .

offset -5, extend yes.png

Begrenzungsbereich gesetzt auf Offset bei -5.00 mm . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Ja .

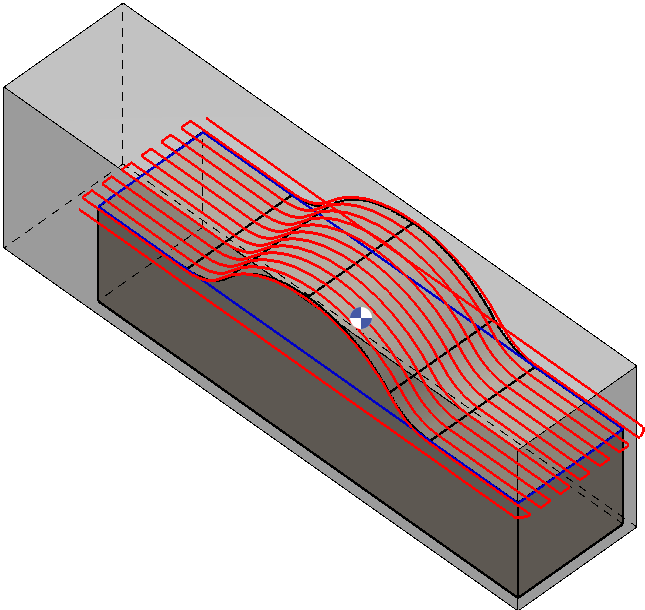

offset 5, extend no.png

Begrenzungsbereich gesetzt auf Offset bei 5.00 mm . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Nein .

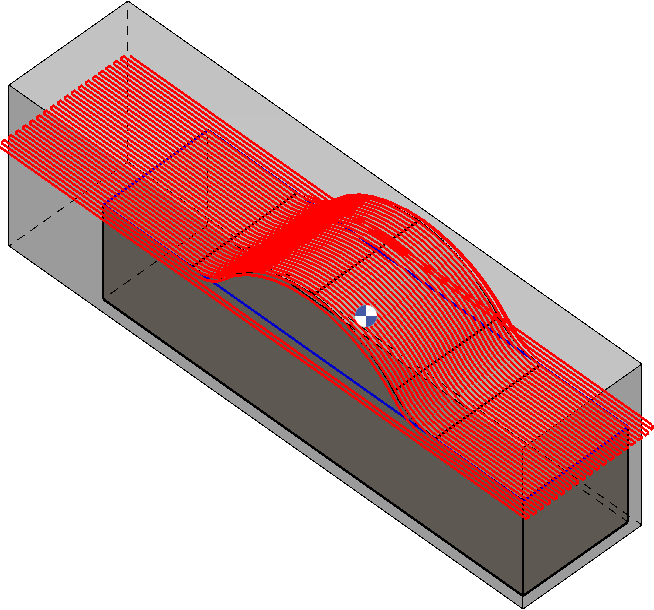

offset 5, extend yes.png

Begrenzungsbereich gesetzt auf Offset bei 5.00 mm . Erweitern Sie die Bearbeitung bis zur Begrenzung gesetzt auf Ja .
