Zyklus : millyuGO, PAM, Schrupp und Restschruppen, Schruppen Winkelparallel, Tasche - Form, Schlichten Flächenübergreifend - Form, Flachbereiche Schlichten, Vorschlichten Kontur - Form, Restschlichten Kontur - Form, Schlichten
Definition
Der Parameter Begrenzungsbereich in GO2cam definiert, wie der Bearbeitungszyklus mit dem für das Werkstück definierten Begrenzungsbereich interagiert. Er kann in vier Modi angewendet werden, die den Werkzeugweg jeweils unterschiedlich steuern.
|

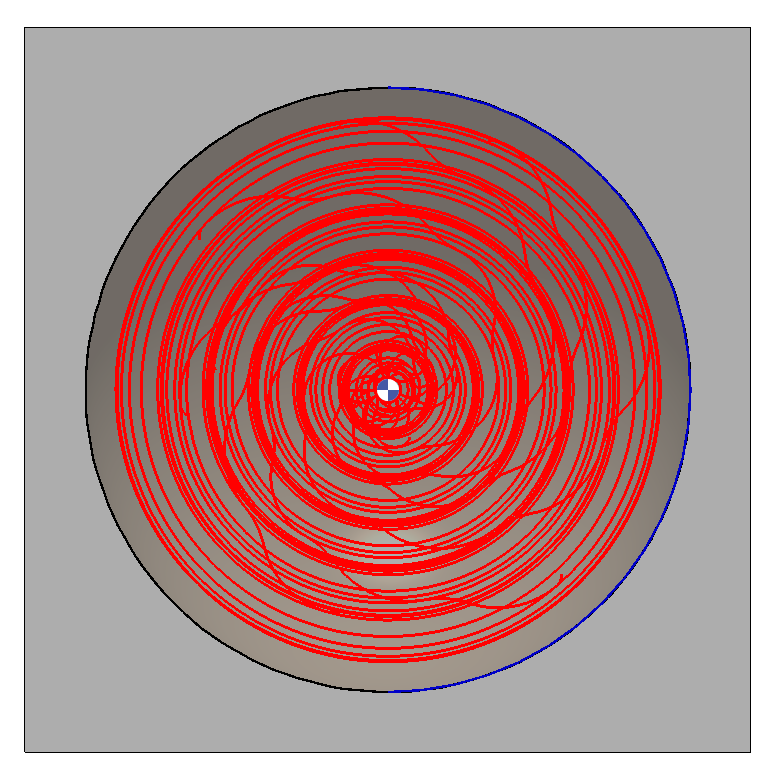

An |
Ermöglicht dem Bearbeitungszyklus, sich auszudehnen direkt auf den Begrenzungsbereich, wobei der Werkzeugweg genau an der Grenze stoppt. Beachten Sie, dass der dargestellte Werkzeugweg, lila hervorgehoben, bis zur Grenze reicht. |
|
|

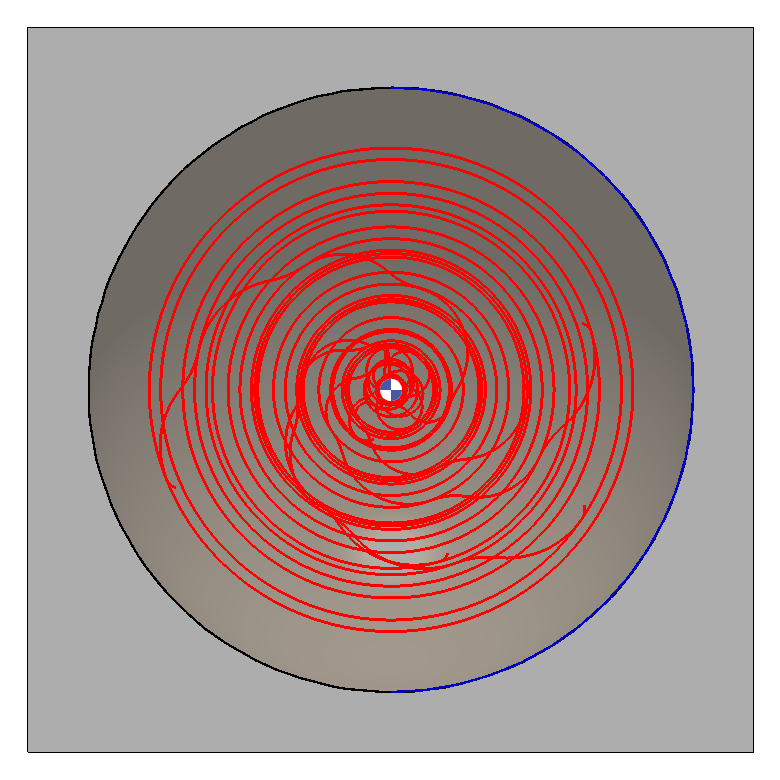

Innen |
Ermöglicht dem Bearbeitungszyklus, innerhalb zu bleiben innerhalb des Begrenzungsbereichs, stoppt vor der Grenze, um den Kontakt mit der Kante zu vermeiden. Beachten Sie, dass der dargestellte Werkzeugweg, lila hervorgehoben, innerhalb der Grenze liegt. |
|
|

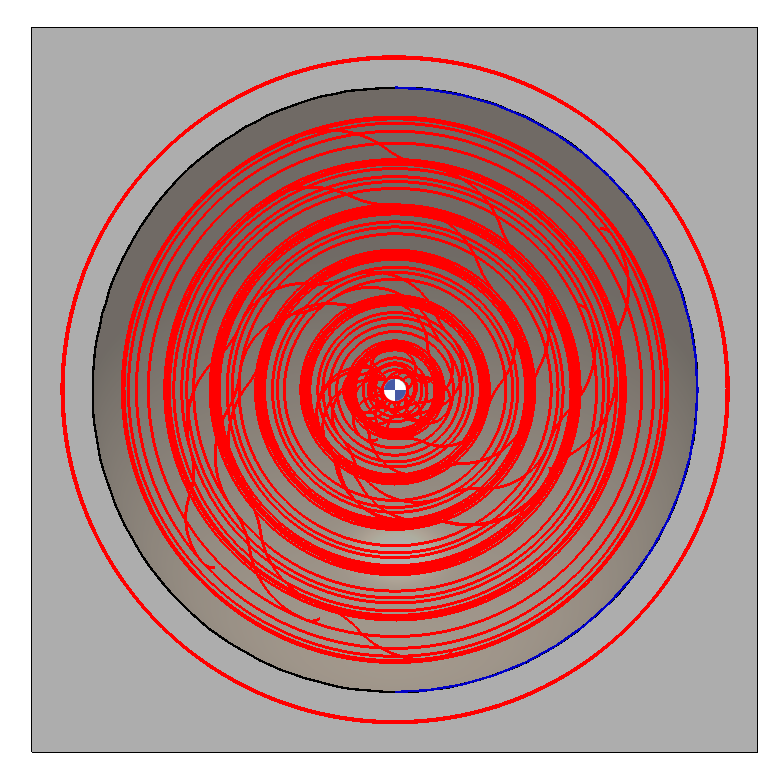

Parting Line |
Ermöglicht dem Bearbeitungszyklus, sich auszudehnen über den Begrenzungsbereich hinaus, wobei der Werkzeugweg außerhalb der Grenze positioniert ist und um diese herum bearbeitet, ohne die Grenze selbst zu schneiden. Beachten Sie, dass der dargestellte Werkzeugweg, lila hervorgehoben, über die Grenze hinausreicht. |
|
|

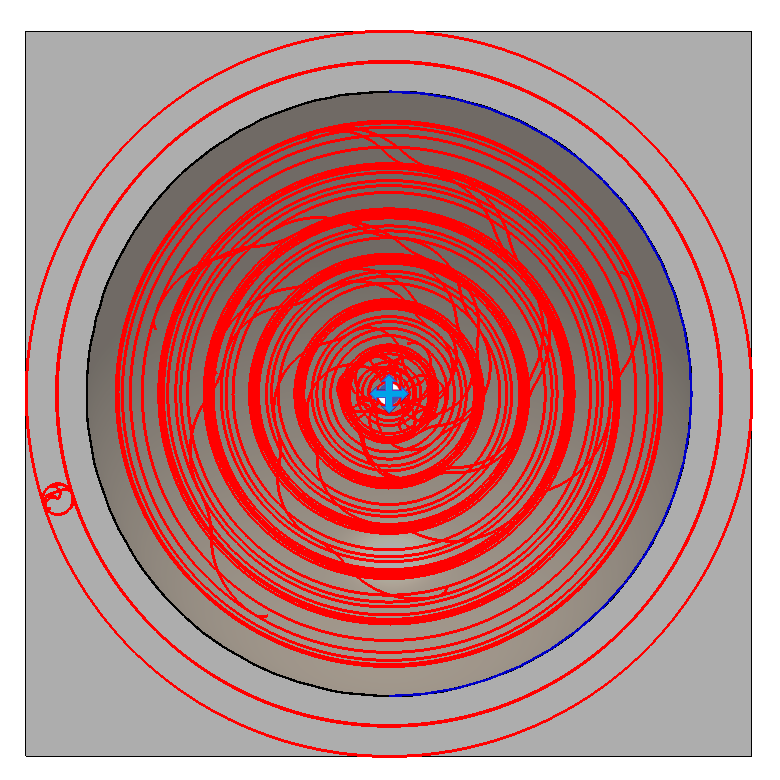

Offset |
Ermöglicht dem Bearbeitungszyklus, einen Abstand relativ zum Begrenzungsbereich einzuhalten. Der Benutzer muss Eingabe einen Wert eingeben: Null platziert den Werkzeugweg auf dem Begrenzungsbereich, ein positiver Wert verschiebt ihn nach außen wie in Parting Line , und ein negativer Wert verschiebt ihn nach innen wie in Innen . Beachten Sie, dass der Werkzeugweg, lila hervorgehoben, über die Grenze hinaus auf einen beliebigen Abstand reicht, aber auch entsprechend angepasst werden kann. |
|
