介紹

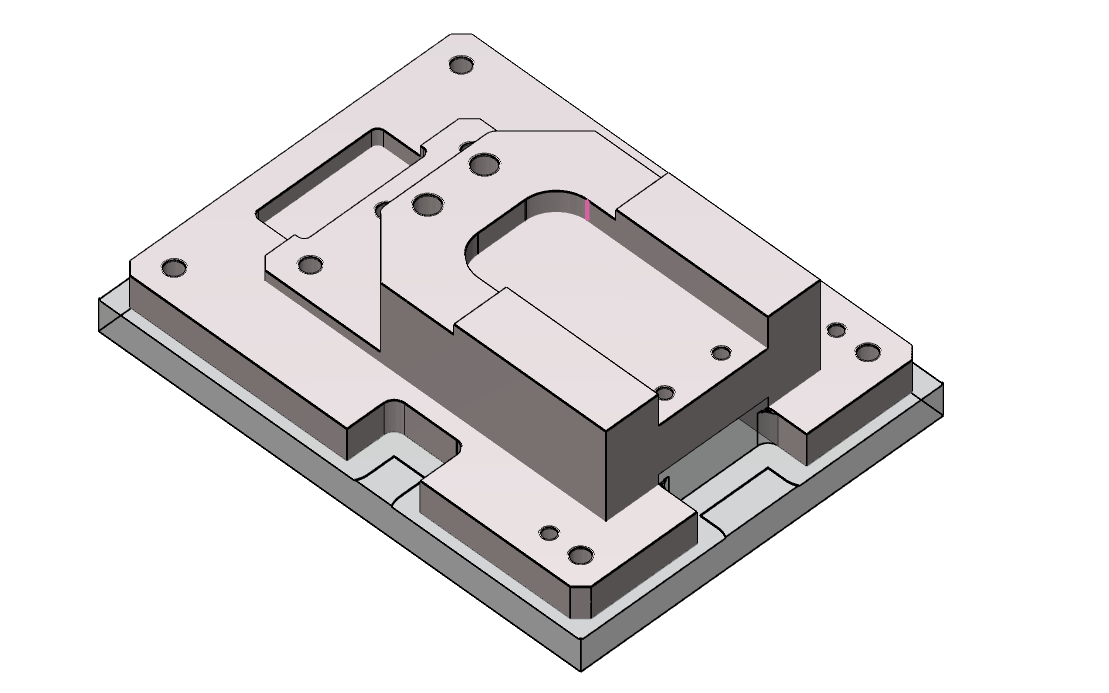

加工零件的工作流程是透過檔案選單中提供的「加工零件工作流程」按鈕啟動的。它會啟動工作流程標籤頁,該標籤頁基於模組,但省略了素材建立步驟。這是因為匯入檔案中的加工素材會被自動識別。

目的是將零件重新定位以在另一方向或特定模組中進行加工,例如從銑削到車削。

標籤頁本身可分為 3 個區域,如下所示。


動態標籤頁: 概述了處理匯入的加工零件的步驟,透過應用加工循環。

由於零件已部分加工,因此省略了素材步驟,因為我們使用的是先前的素材,並且許多步驟被省略為不必要。

使用者可以在工作流程的任何步驟中,透過點擊標籤頁圖示返回到先前的步驟,並進行必要的修改。


環境: 此區域定義了機台、材料和虎鉗。您可以在工作流程步驟中的任何時間存取和修改它。

如果已為您的加工零件定義了材料,則無法編輯材料部分,因為它保留了最初使用的材料。


驗證控制:


驗證當前步驟並進入下一步。驗證最後一步將完成工作流程精靈並最終確定刀具路徑的計算。

透過每個步驟的對話方塊進行驗證(綠色勾號)即可實現相同目的。


可從主驗證按鈕的下拉式清單中取得。它允許自動驗證預設值(從先前工作流程操作儲存的預設設定),快速完成步驟並計算加工刀具路徑。


此按鈕可在工作流程步驟中的任何點停止並退出工作流程精靈。精靈中先前完成的所有設定都會被儲存。

觀看顯示工作流程實際操作的影片。

HELP- Workflow - Workflow for Machined Part-20260218-120411.png

環境

這通常是第一個設定步驟,儘管它可以在工作流程中的任何時間進行修改/更新。

此部分允許設定機台和虎鉗,並在工作流程中的任何時間定義材料。它透過此標籤頁提供完整的程式設計流程體驗,包含零件和機台設定。


機台、材料和虎鉗的下拉式清單基於使用者資料庫和相容性。

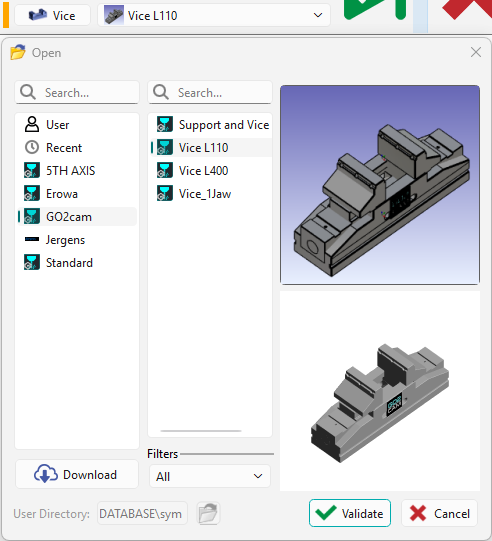

使用者可以進一步點擊虎鉗按鈕以存取資料庫來搜尋或下載其他工件夾具。


每個類別的左側都關聯了一個顏色代碼。顏色代碼的表示如下:

紅色: Nothing is set or defined for the category

黃色: Automatic preset based on previous settings. Data from the previous operation is saved

綠色: Manual selection has been done.

  • 如果在軟體設定中定義了機台或材料,則這些總是優先考慮並在工作流程中自動設定。指示器為 綠色 用於此情況。

  • 如果已為您的加工零件定義了材料,則無法編輯材料部分,因為它保留了最初使用的材料。

動態標籤頁

匯入

標籤頁中的第一個步驟,在載入零件時啟動工作流程,僅透過以下方式完成 檔案 > 加工零件的工作流程 .

在工作流程處理的任何步驟中,使用者都可以點擊匯入圖示以返回並重新啟動匯入操作。

定位

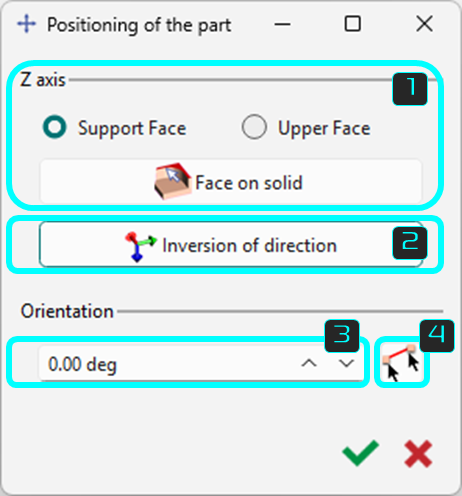

此步驟是在 XY 參考平面上對實體和素材進行定位。


實體上的曲面按鈕允許簡單地 點擊曲面 實體,該實體將與機台或板接觸(如果設定為支撐曲面)。頂部曲面選項將選取的曲面設定為最頂部,並將相對曲面定向為與機台接觸。


方向反轉按鈕允許基於零件的初始向量方向快速反轉零件的位置。


您也可以透過插入角度來定向工件。這將在 XY 平面上旋轉零件。


您也可以根據實體邊緣定位實體,方法是透過選取實體上的 2 個點來定義 X 軸。

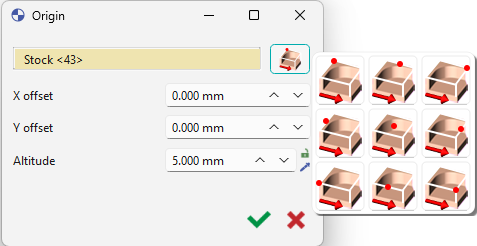

原點

有 2 種定位原點的可能性:

  1. 您可以透過點擊按鈕,根據零件上的 9 個預定義位置設定原點。

  2. 點擊任何 邊緣端點 實體上的點或點擊一個 曲面 以獲取其質心。這將在此點手動設定原點。您也可以點擊素材。

選取點後,您可以透過定義高度在 Z 軸上移動它。預設情況下,原點設定在零件的最大 Z 值。

根據參考點,也可以設定 X 軸 (DX) 或 Y 軸 (DY) 的偏移。

有關程式原點建立的更多資訊,請 點擊此處的連結。

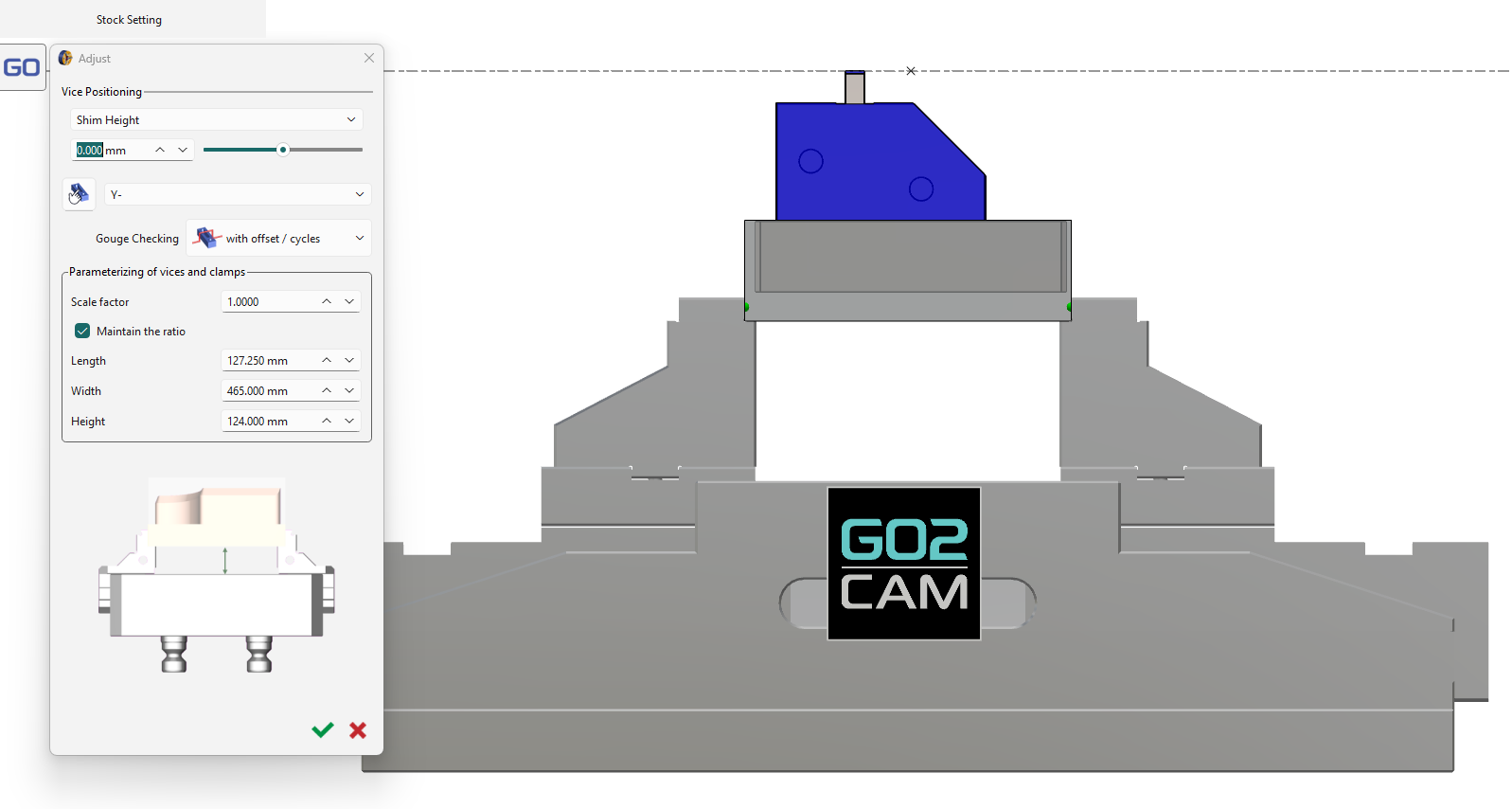

調整

如果定義了虎鉗,此步驟會自動將素材最佳化地調整到其中。

這減少了任何重新調整的需要,但仍然提供了對話方塊以進行任何手動設定。

有關調整設定的詳細資訊,請透過 點擊此處的連結 .

分析

Toggle the Analyze step off ( 紅色 ) or on ( 綠色 ) to avoid or allow application of cycles computation.

主要適用於工作流程的自動驗證。

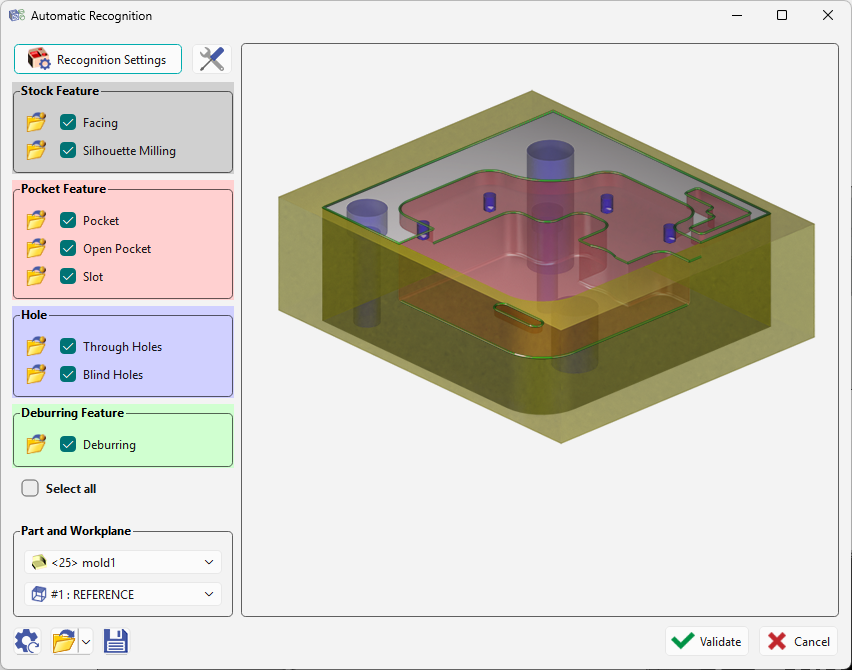

此步驟啟動對實體特徵的自動識別,以便根據特徵 Opelist 應用加工循環。

這是最後一步,驗證後,將自動計算加工循環,並顯示加工零件。

有關一般加工特徵的詳細資訊,請 點擊此處的連結 .
