此選用模組提供使用者工具集，以建立客製化的工作間文件模型和範本。

呈現

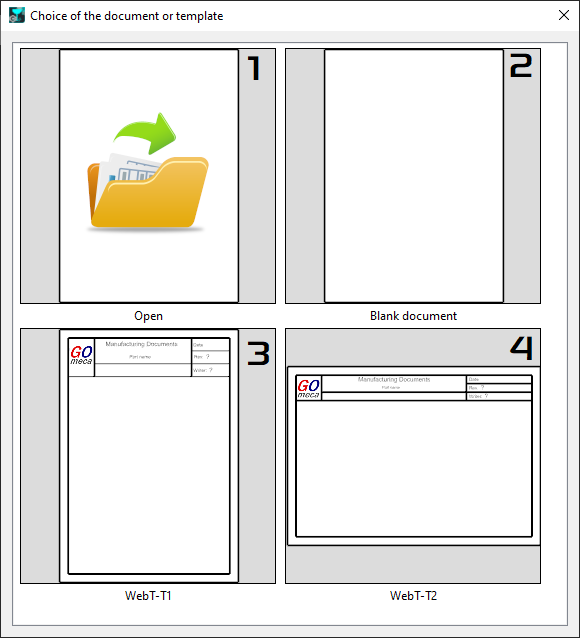

進入模組後，使用者會看到起始頁面：

1 開啟 現有文件 ，修改它並儲存。

2 從 空白文件 建立文件/範本，填寫頁面並儲存。

3 & 4 從現有的 範本 建立文件/範本，填寫頁面並儲存。

建立文件 是將在 GO2cam 中填寫的最終工作表：檔案副檔名為 *.DMOD 並儲存在目錄 模型 .

以下細節將著重於從頭開始建立文件。

為此，請點擊 空白文件 .

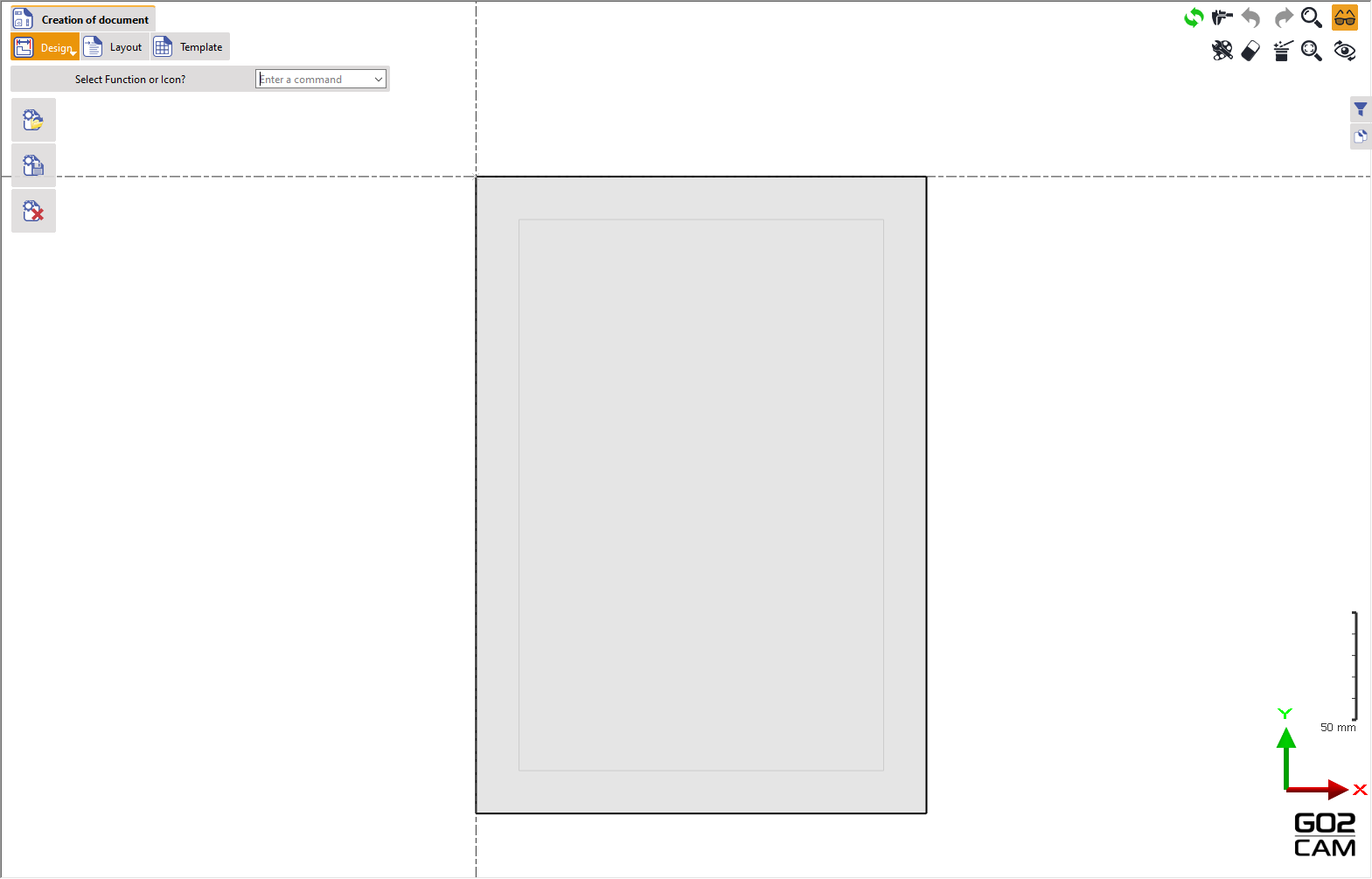

程式介面將如右側所示打開，頁面設定在中間，預設為 A4 格式。

邊界可見為深灰色。

建立文件所需的所有工具都可以在選單 建立文件 .

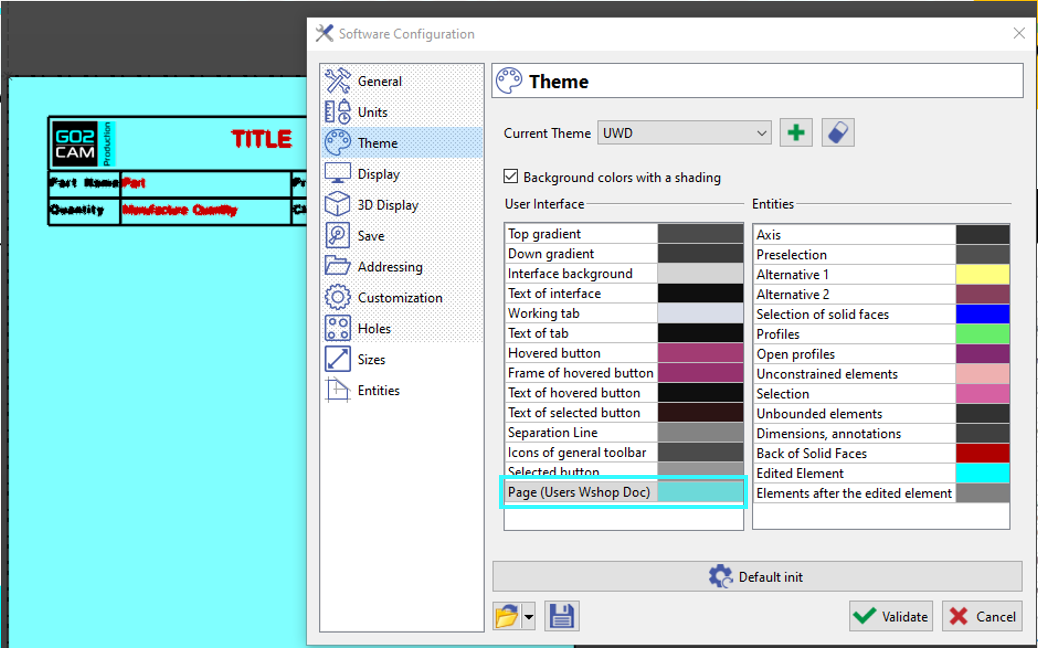

您可以透過進入 工具>主題>頁面(使用者工作間文件)。

選單

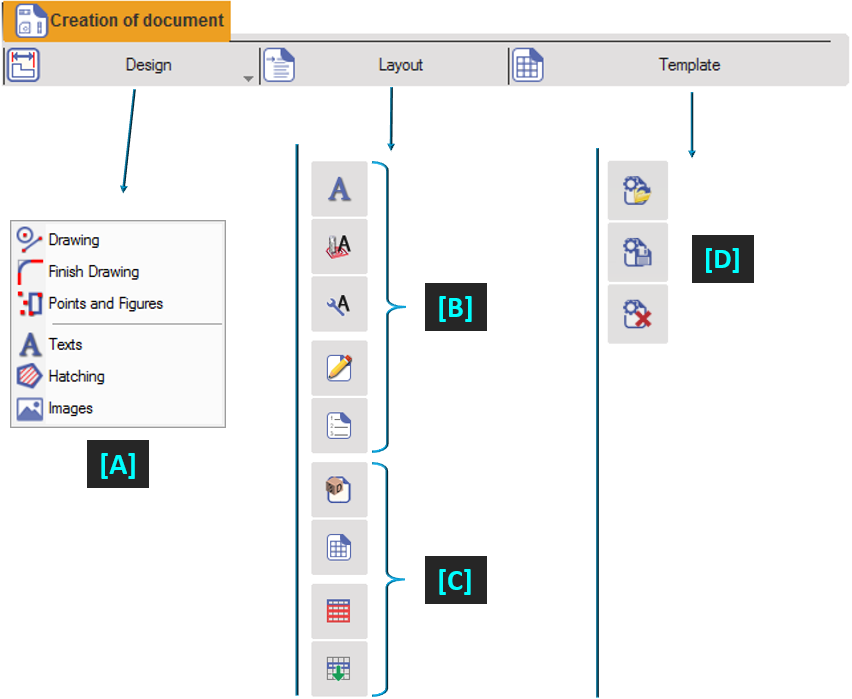

來修改頁面的背景顏色。使用者介面提供 3 個選單：設計、佈局和範本。

設計 :

此選單是 選擇主要線架構指令 ，分為 2 個主要子選單 建立 , 繪圖完成 。其他子選單用於 文字 指令， 陰影 以及導入和定位 影像 .

佈局：

此選單用於建立頁面內容：

文字、詞彙和使用者問題的區塊，

3D 視窗、表格和重複項目。

更多詳細資訊請參閱下表。

範本：

範本是包含文件中所有頁面使用的元素的頁面：框架、文件名稱、版本、公司標誌等。當您從範本建立文件時，每個建立的頁面都會使用此範本。

範本的建立和註冊不是透過選單 檔案 專用於文件。在選單 範本 :

文件管理器

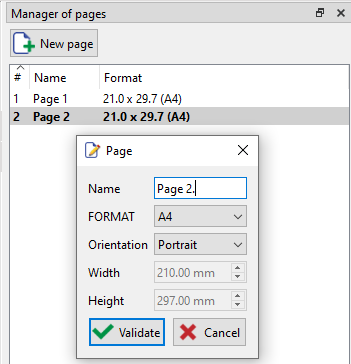

進入模組時，顯示列會提供您 篩選器對話方塊 ，以及一個新的對話方塊： 文件管理器 。 (通常在右側)

右鍵點擊頁面名稱並選擇編輯，以存取頁面設定的更多選項。

功能：

• 定義文件的格式 (A4, A3…)、方向和邊界大小，

• 您可以在同一文件中建立多個頁面，具有不同的佈局，

• 您可以重新命名已建立的頁面。

• 您可以透過右鍵點擊來更改頁面順序，以存取彈出選單中的功能。如果您希望這些項目出現，列表必須按第一欄排序。

管理器中的目前頁面以粗體顯示。

觀看右側影片，了解模組介面。

文字

建立將固定在文件中的文字：標題、標題等。

專業術語

這些詞彙是從刀具和循環頁面獲取的數據和值。它們根據刀具和策略頁面預先定義的類別進行排序。

一般詞彙

加工和系統詞彙按 5 個類別排序：機器、材料、加工、環境和系統。

使用者問題

這些文字是 GO2cam 無法猜測的使用者特定問題：公司名稱、書寫者名稱、文件修訂版等。當您填寫文件時，表格會詢問您這些問題的答案。

使用者問題的排序

您可以更改表格中問題的順序，也可以更改問題本身。

3D 視窗

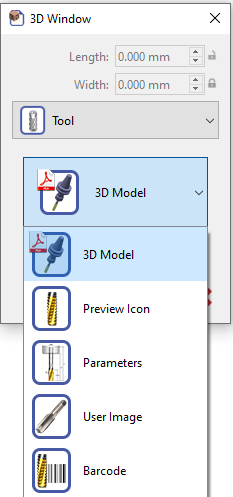

可以建立 4 種視窗： 零件 (如果需要，顯示零件、素材和工件夾具的 3D 顯示)， 循環 (刀具路徑的螢幕截圖)， 刀具 (3D 顯示或圖示或刀具頁面影像或自訂照片) 和 實體佈局 .

條形碼 已新增至 刀具 類型。條形碼將作為條形匯出到文件中。

建立表格

建立表格以插入詞彙。透過 2 個點定義它，並給出行數和列數。您可以使用網格來建立表格 (按住 Ctrl 鍵)。

表格準備

事先，表格會與其標題一起建立，詞彙會在一行中定位；然後您可以使用 表格準備 ，只需一次點擊即可填寫整個表格！

重複

避免多次選擇的元素重複：文字、詞彙、使用者問題、3D 視窗和表格。

開啟範本

儲存範本

刪除範本

範本的定義與文件的定義相似。

使用 設計 和 佈局 選單來定義範本。

從範本選單儲存頁面以將其定義為範本。

下方影片展示了建立範本的範例。

文件模型可以完全從頭開始建立，方法是使用 空白 文件 選項或從 範本 。如果起始視窗中有可用範本，只需點擊它即可開始處理。

使用設計和佈局選單來根據需要定義頁面。您可以為模型添加任意數量的頁面。

佈局選單包含一些非常強大的工具，以簡化建立過程，例如詞彙、3D 視窗和表格準備。

一般和專業詞彙 具有可以放置在頁面任何位置的標籤，並且資訊將在應用步驟期間自動從軟體/系統中提取。

3D 視窗 將自動在文件中生成影像。

表格準備 透過僅從第一行插入的數據自動填寫表格，消除了重複性任務。

請參閱右側影片以取得詳細範例。

使用者工作間文件模型的應用是從 GO2cam 主要模組 (銑削、車削等) 的 NC 文件選單完成的。

點擊此處 以取得有關 UWD 指令的詳細資訊。

另請參閱右側的影片，了解範例。

報價：

UWD 的另一個有趣的應用範例是協助產生製造流程的報價文件。這與 成本估算 指令以及定義的各種成本參數結合使用，以獲得所需資訊。成本參數的詞彙可以在模型中定義，並生成文件。
