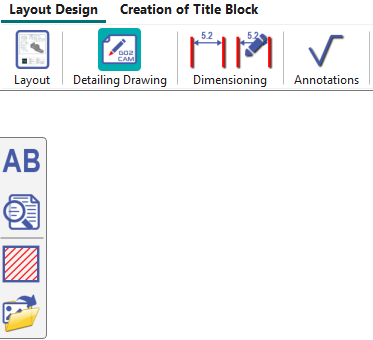

• 新的功能區，具有新的和修改過的圖示，以匹配新的使用者介面。

• 在圖框及標題列建立選單中新增了操作。

• 來自先前選單佈局的文字、剖面線和影像已被收集到一個新的單一選單下 設計 .

在此影片中：

• 透過開啟現有的標準圖框，定義 A3 紙張的頁面設定。

• 使用 整體尺寸標註 指令。

線性尺寸標註

• 在線架構圖中放置尺寸，

• 修改小數點後的位數，

• 定義垂直或平行於線方向的尺寸。

圓弧尺寸標註

• 在線架構圖中放置尺寸，

• 標註半徑或直徑，

• 在尺寸前加上前綴，

• 修改箭頭樣式

• 加入公差

點尺寸標註

使用此指令時，您需要先顯示尺寸標註的原點，該點將作為 0,0。

第二個影片詳細介紹了一些選項：

• 顯示多個座標或僅一個，

• 顯示軸字母或不顯示。

倒角尺寸標註

定義倒角尺寸的兩種方式。

角度尺寸標註

尺寸標註對齊

該程序需要從選擇一個將作為對齊參考的尺寸開始。

此指令的快捷方式可在快顯選單中找到。

此影片展示了如何在 GO2cam 的佈局中對齊各種尺寸。

尺寸的快顯選單提供了幾個有趣的選項：

• 移動，

• 文字移動，

• 尺寸標註對齊，

• 炸開，

• 縮放。

鑽孔尺寸標註

此影片展示了如何修改帶有螺紋孔的尺寸，以及如何在尺寸中包含公差值。

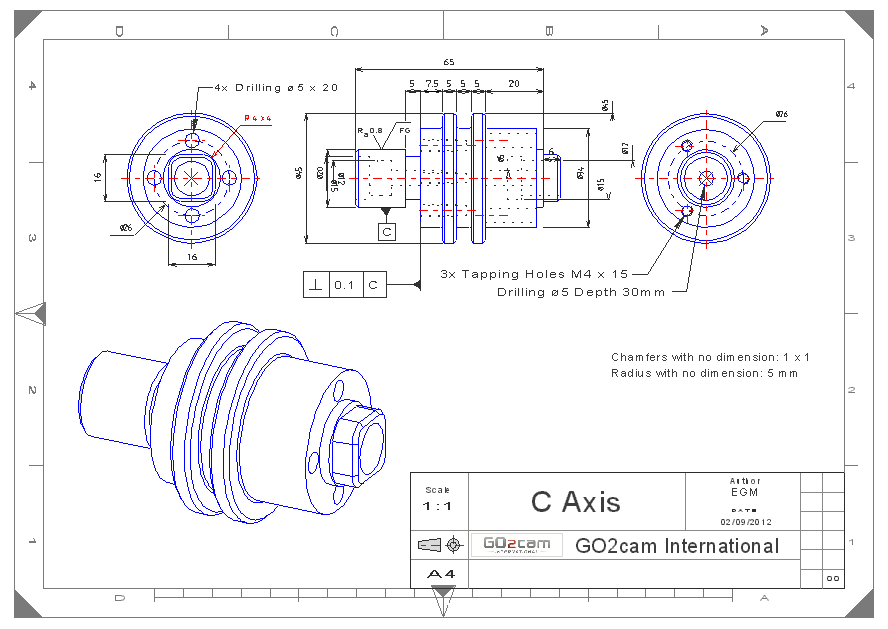

建立實體佈局：

• 載入標準圖框，

• 使用指令 實體佈局 ，該指令根據您在清單中的選擇自動建立多個工程圖視圖，

• 在線架構視圖上設定多個尺寸：線性、圓弧和角度。

實體直接尺寸標註

此影片展示了如何透過直接點擊實體的邊緣來插入尺寸。

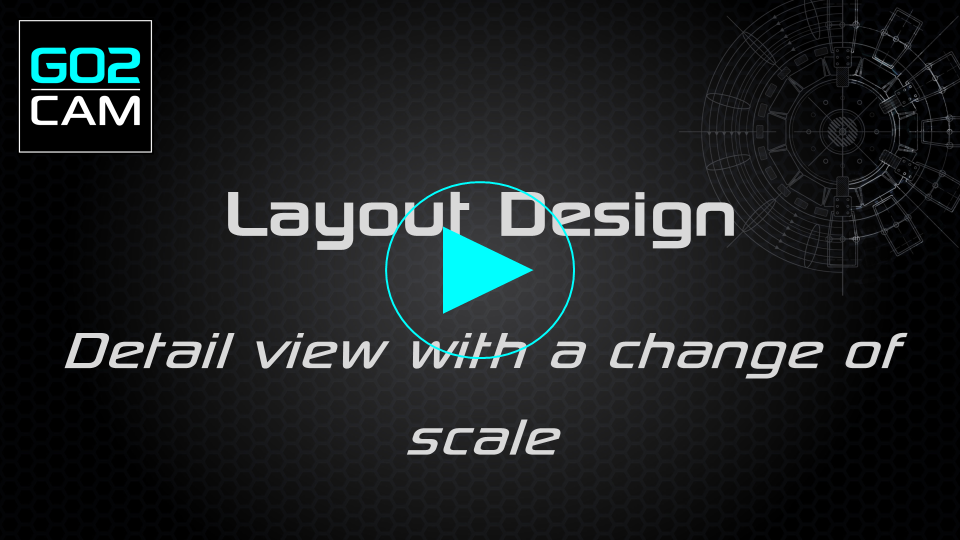

細節視圖

將佈局列印為 PDF

我們將向您展示如何使用指令，從 GO2cam 中設計的佈局生成 PDF 文件。 列印 .

儲存使用者偏好設定

您可以建立自己的 自訂樣式 用於尺寸標註，儲存它們並在需要時使用。

圖框建立

文字建立

問題建立

影像插入

已建立圖框及標題列的使用

如何填寫圖框
