此 使用者加工文件 指令可利用使用者建立的文件模型來產生加工文件。 模型/範本的建立是透過主畫面上的使用者加工文件模組來完成。 更多關於 建立 的 使用者 加工 文件 , 請點擊此處 . |
使用者加工文件是一個 可選 模組 ，需要另外購買。如果選項未啟用，該模組和指令將會顯示為灰色。
|

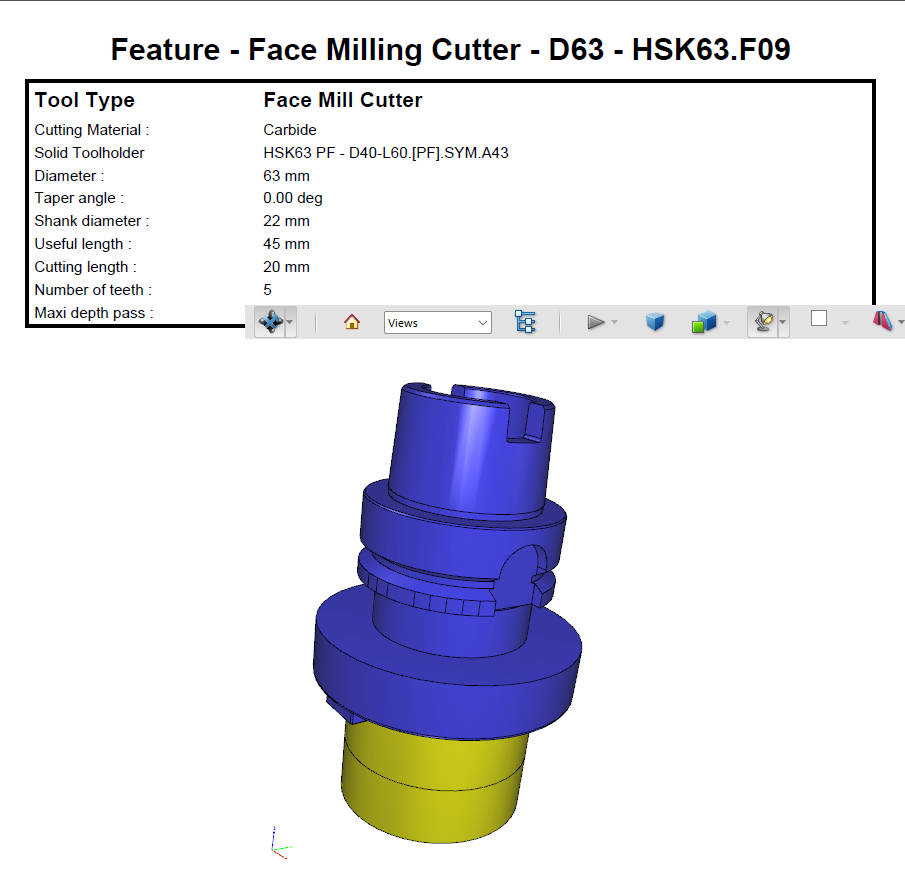

3D符號現已匯出至加工文件。 例如，實體刀架現在可以在標準加工文件和UWD中顯示的影像中看到。 |
|
|

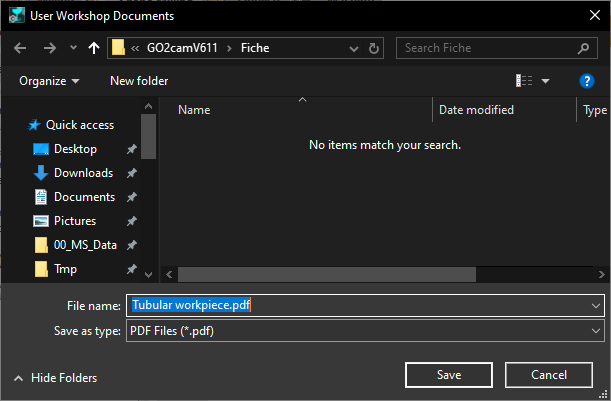

此指令可在NC文件選單下的側邊指令清單中找到。 點擊後，使用者會先被提示建立一個 儲存 文件，格式為 .pdf 。

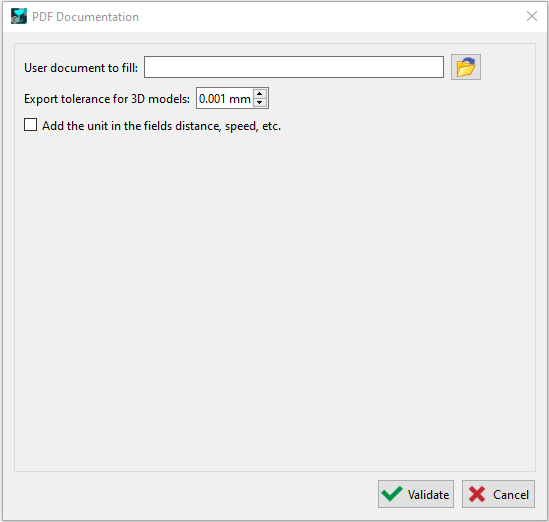

儲存後，PDF加工文件視窗將會開啟（如右圖所示）。 |
|
|

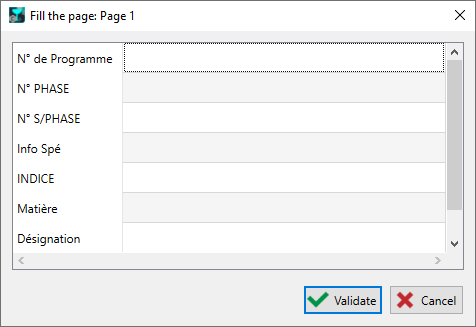

透過「開啟資料夾」圖示，您可以選擇要載入的使用者文件 *.DMOD 然後定義3D模型的3D顯示公差 在欄位中加入單位。 要結束選擇，請點擊 確認 按鈕。 接著會彈出一個對話視窗，其中使用者在文件中設定的問題將可以填寫成表格。 |
|
|

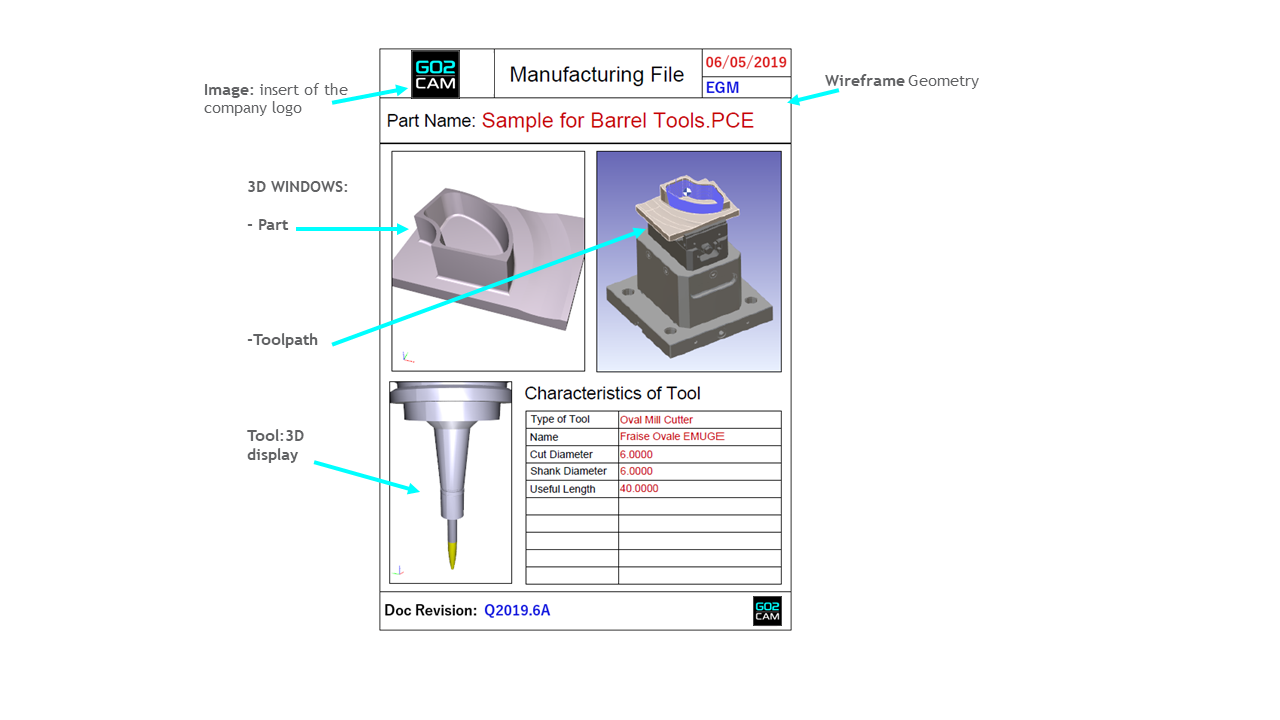

以下是一個文件範例： 文字 ：在 黑色 技術與通用詞彙 ：在 紅色 使用者問題： 在 藍色 .
|
|
|
|
|
|
|
|
產生UWD
