此指令可編輯一個或多個預定義文件：

• 以 Excel 檔案格式 (*.xls)，包含可編輯頁面，

• 以 3D PDF 檔案格式，可動態移動零件和刀具。

我們提供 11 個標準範本 ：操作清單、循環單、刀具單、時間圖表等。其中 3 個範本僅用於 EDM 技術。選擇您需要的範本，為每個零件創建專用的製造資料夾。

您也可以創建自己的版面配置文件。

範本

說明

銑床加工

車床加工

EDM

主頁

生產文件主頁

零件資訊

關於 PCE 文件的所有資料

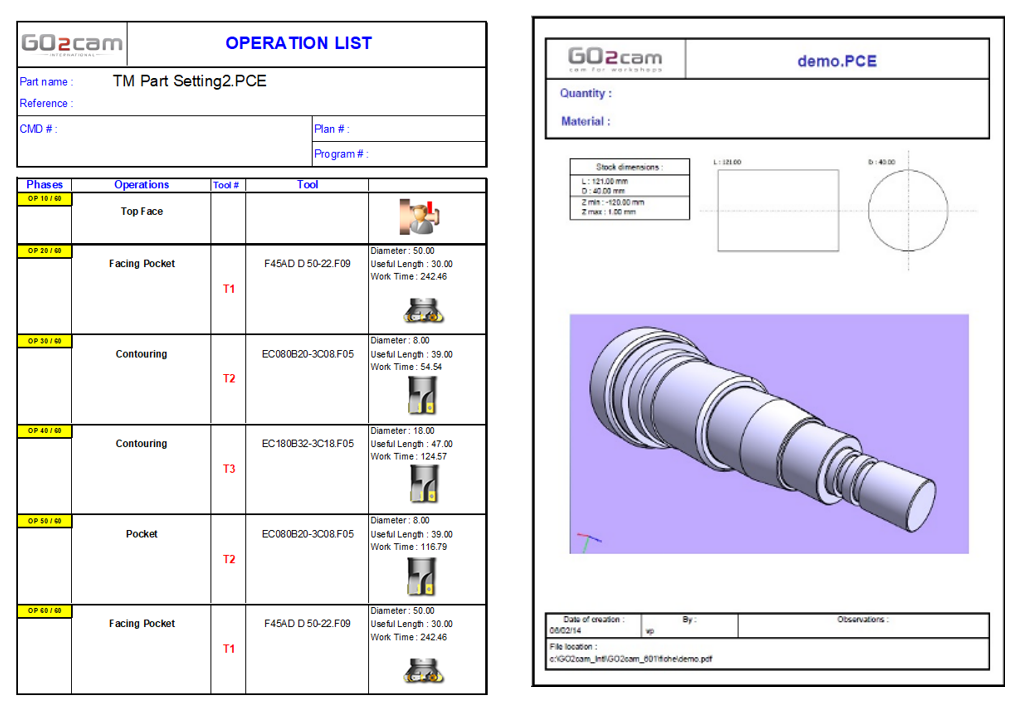

操作清單

應用於零件的加工操作清單

循環

每個循環的刀具和製程單

刀具

包含所有有用參數的刀具單

刀庫

機台中的刀具位置

加工圖表

時間和生產圖表

孔清單

孔的數量、使用的模型名稱、位置及許多其他技術資訊

技術頁面

刀路清單，包含偏移值和路徑類型（反向、部分等）

零件和鑽孔標籤

零件中定義的標籤名稱和孔上標籤的螢幕截圖

鑽孔表格

包含可鑽孔的螺紋點座標的表格

輪廓標籤

輪廓上定義的標籤螢幕截圖

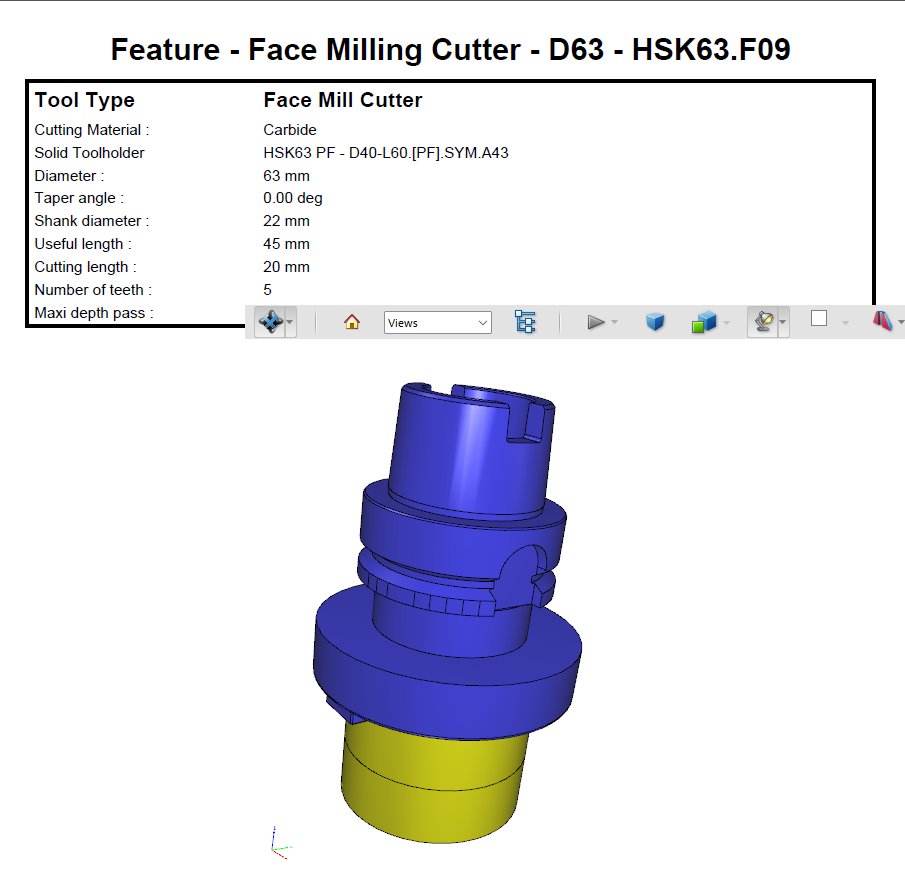

3D符號現已匯出至加工表單。

例如，實體刀架現在可以在標準加工表單和使用者加工表單中顯示的影像中看到。
