「 設定組 」功能有助於處理和管理複雜的NC程式。它允許您根據使用者的需求標準將操作分組，使您的程式更有條理且易於編輯。

存取「設定組」:

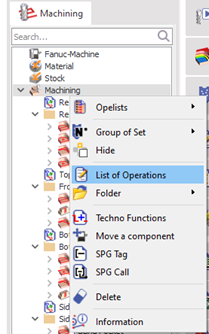

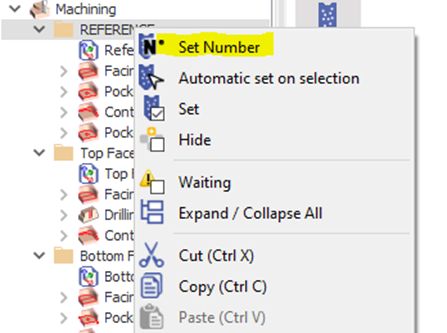

1. 在「加工」上按右鍵，然後選擇「操作清單」。

2. 這將打開「 操作清單 」選單。

使用「設定組」對操作進行分組:

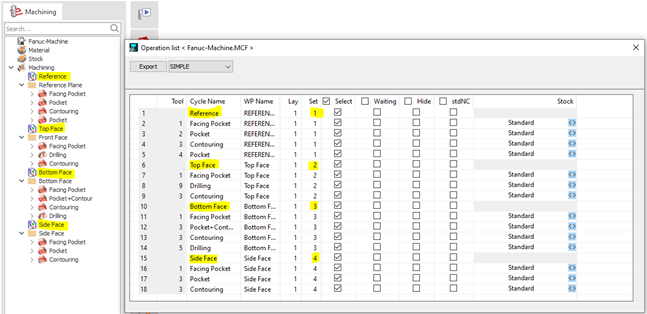

在操作清單中，「設定組」欄允許您為相關操作指定編號進行分組。

例如，您可以按以下方式分組操作：

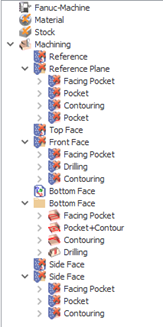

• 零件設定: Assign the same number to operations that use the same settings (e.g., top face, bottom face, side face).

• 刀具 : 將使用相同刀具的操作分組，以便於管理刀具路徑。

• 操作: 將類似的操作分組（例如，所有粗加工，所有精加工）。

使用「設定組」控制輸出:

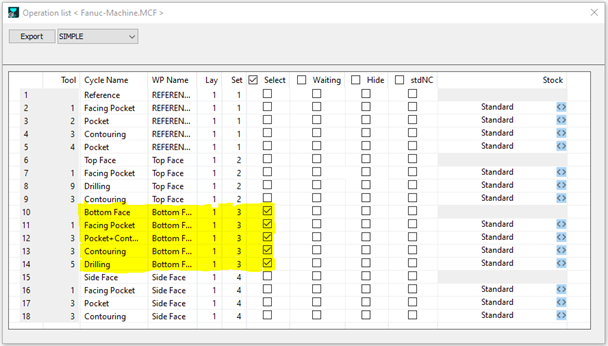

• 指派給「設定組」的編號決定了操作是否出現在最終的NC程式中： 選取的「設定組」編號: 具有選取「設定組」編號的操作將包含在NC程式中。

• 未選取的「設定組」編號: 未選取「設定組」編號的操作將從NC程式中排除，並標記為「 帶有紅叉的設定組圖示 」，表示其被排除。

生成NC程式:

• 指派「設定組」編號後，您可以生成NC程式。

• 程式將僅包含具有選取「設定組」編號的操作。

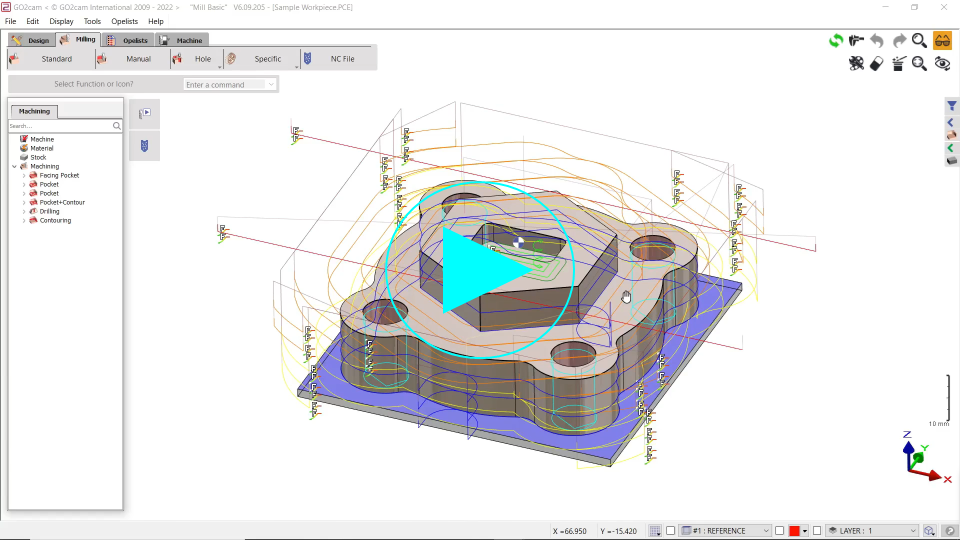

This video walks you through using the 'Set' function to generate NC programs by tool being used.

此影片演示了如何定義零件設定並使用「設定組」為特定的零件設定生成NC程式。 零件設定 .

如何使用設定組：

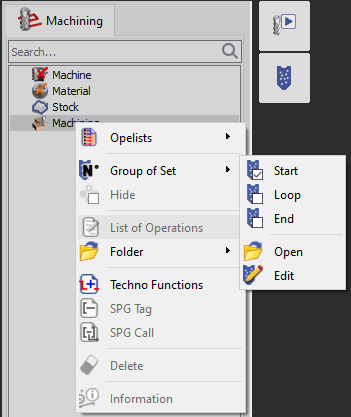

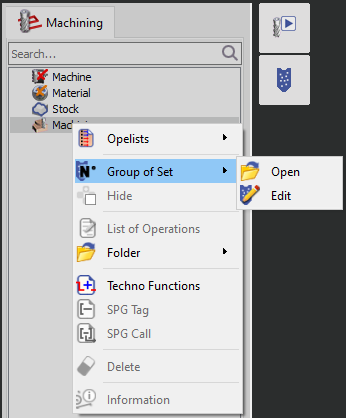

1. 存取: 在加工選單樹中尋找「設定組」選項。

2. 載入群組:

   • 群組以「.GSU」檔案（設定加工群組）建立和儲存。

   • 載入後，將出現可用群組的清單。

   • 這些群組儲存在軟體中，無需每次都重新載入。

建立設定組：

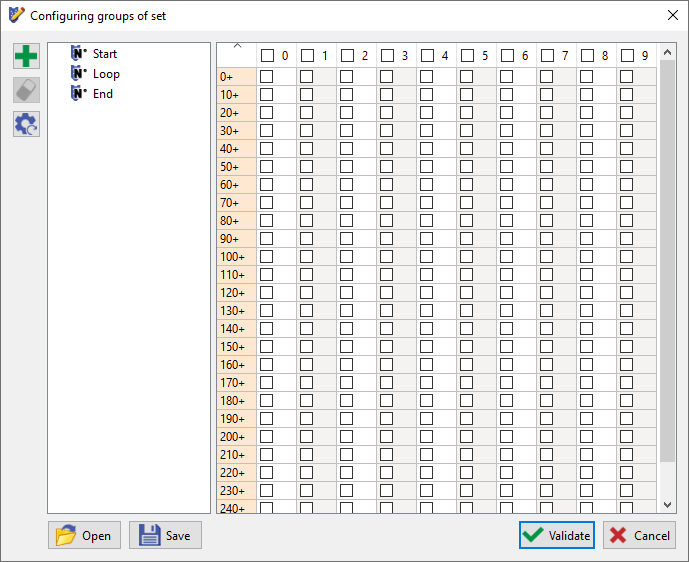

1. 編輯選單: 在設定組功能中打開「編輯」選單。

2. 群組定義:

   • 出現一個視窗，您可以在其中定義群組及其關聯的活動設定。

   • 為不同的需求建立不同的群組。

   • 每個群組可以包含一個活動設定（加工操作）清單。

   • 設定編號範圍從 0 到 255。

   • 同一個設定編號可以包含在多個群組中。

3. 啟用/停用設定:

   • 使用核取方塊啟用/停用群組中的個別設定。

   • 點擊一行（0-9）以啟用/停用該範圍內的所有設定。

   • 點擊欄標題以切換該欄內的所有設定。

   • 點擊列和欄的交叉處的方塊以切換所有設定。

4. 群組管理:

   • 使用樹狀結構功能來新增、重新命名、刪除、複製和貼上群組。

   • 拖放功能可輕鬆組織群組。

5. 儲存群組:

   • 定義後，將群組設定儲存為「lay」目錄中的「.GSU」檔案。

範例：雙主軸機台：

想像一台有兩個主軸的機台。您想為不同的生產階段建立不同的程式：

• 啟動程式（空機台）： 機台最初是空的，主軸上有一個新工件。

• 循環程式（生產週期）： 機台正在積極生產，同時加工兩個零件。

• 結束程式（生產完成）： 只有完成的零件留在副主軸上。

設定組允許您為每個程式（啟動、循環、結束週期）定義設定。透過啟用或停用特定設定，您可以為此場景生成和模擬所需的三个獨立程式。
