一般資訊
|
標準配置有三個頁面來管理所有可用選項。第一個頁面“CNC 控制器”是關於 CNC 選項。第二個頁面“銑削”允許輸出適配銑削、刀具、冷卻液和原點。第三個頁面“銑削”是關於 5 軸參數。 |
|

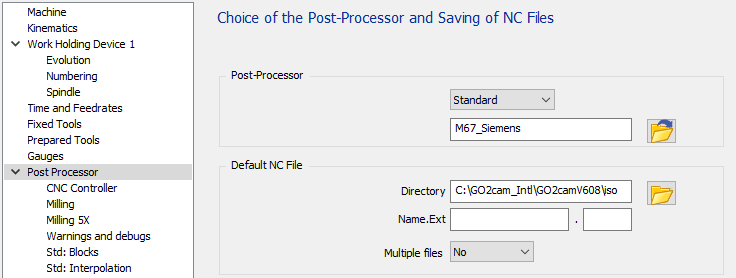

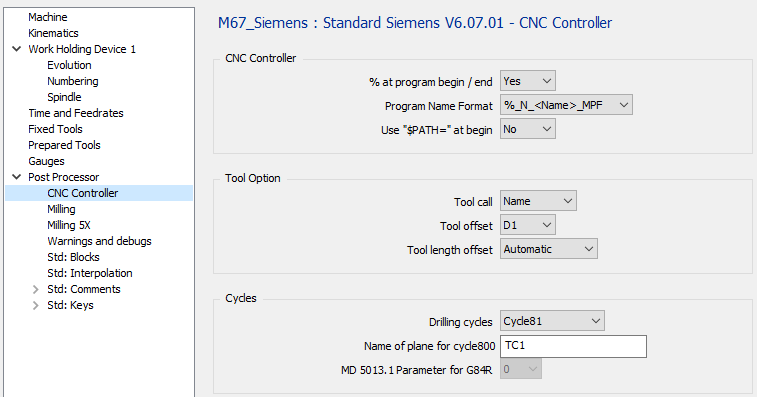

1 CNC 控制器頁面
|
1.1 CNC 控制器 - 程序開始/結束時的 %
|
選項 |
結果 |
|
否 |
N5 G00 G53 Z0 … … M30 |
|
是 |
% N5 G0 G53 Z0 … … M30 % |
1.2 CNC 控制器 - 程序名稱格式
|
選項 |
結果 |
|
%_N_<name>_MPF |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
%MPF<number> |
%MPF1 N5 G00 G53 Z0… … … |
|
無 |
N5 G00 G53 Z0 … … |
1.3 CNC 控制器 – 開始時使用“$PATH=”
此選項僅在使用了 %_N_<name>_MPF 時可用
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
是 |
%_N_PROG_MPF ;$PATH=/_N_PART_DIR N5 G00 G53 Z0… … … |
1.4 刀具選項 – 刀具調用
|
選項 |
結果 |
|
編號 |
… … T01 M06 … … |
|
名稱 |
… … T=”MILL_D10” M06 … … |
1.5 刀具選項 – 刀具偏移
|
選項 |
結果 |
|
D1 |
… … T01 D01 … … T02 D01 … … |
|
D |
… … T01 D01 … … T02 D02 … … |
1.6 刀具選項 – 刀具長度偏移
|
選項 |
結果 |
|
自動 |
… … T01 D01 Z20 … … |
|
G43 H.. |
… … T01 G43 H01 Z20 … … |
1.7 工法 – 鑽孔工法
|
選項 |
結果 |
|
Cycle81 |
… MCALL CYCLE81(2,0,2,-10.412,) … MCALL … |
|
Fanuc 類 |
… G81 G94 Z-10.412 R2. F606 … G80 … |
|
G81 R… |
… R2=0 R3=10.412 R10=2 G81 … G80 … |
1.8 工法 – CYCLE800 的平面名稱
|
選項 |
結果 |
|
“TC1” |
… CYCLE800(1,” TC1 ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
|
“TABLE” |
… CYCLE800(1,” TABLE ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
1.9 工法 – G84 R 的 MD 5013.1 參數
此參數定義 G84 R 是使用編碼器還是不使用編碼器。此參數與“MD 5013.1”機台參數相關。此參數會更改 R6 和 R7 的值。
僅適用於非剛性攻牙。
|
選項 |
結果 |
|
0 |
… R2=0 R3=6 R4=0 R6=4 R7=3 R9=0.8 R10=2 R11=0 G84 … G80 … |
|
1 |
… R2=0 R3=6 R4=0 R6=0 R9=0.8 R10=2 R11=0 G84 … G80 … |

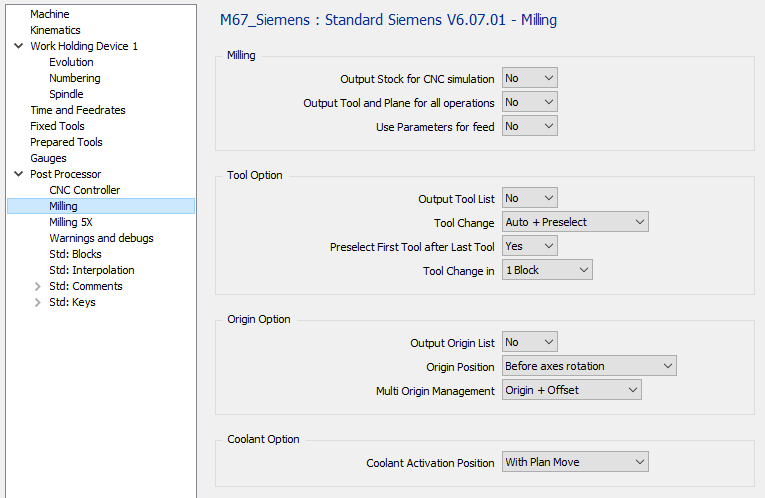

2 銑削頁面
|
2.1 銑削 – 輸出素材供 CNC 模擬
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF … |
|
是 |
%_N_PROG_MPF WORKPIECE(,””,,”BOX”,112,1-39,0,-42.5,-35,42.5,35) … |
2.2 銑削 – 為所有操作輸出刀具和平面
|
選項 |
結果 |
|
否 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 WITH TOOL 1 AND PLANE 1 … … |
|
是 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 WITH TOOL 1 AND PLANE 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … |
2.3 銑削 – 使用進給參數
|
選項 |
結果 |
|
否 |
T01 D01 M06 G00 X.. Y.. Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
是 |
R21 = 200 R22 = 160 T01 D01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F=R22 G01 X.. Y.. F=R21 … … |
2.4 刀具選項 – 輸出刀具列表
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF … … |
|
是 |
%_N_PROG_MPF ;START TOOL LIST ;T01 END MILL D10 ;T02 DRILL D08 … ;END TOOL LIST … … |
2.5 刀具選項 – 換刀
|
選項 |
結果 |
|
手動 |
… ;END MILL D10 M0 … |
|
自動 |
… ;END MILL D10 T01 D01 M06 … |
|
自動 + 預選 |
… ;END MILL D10 T01 D01 M06 T02 … |
2.6 刀具選項 – 在最後一把刀之後預選第一把刀
|
選項 |
結果 |
|
否 |
;FIRST OPERATION T01 D01 M06 T02 … … ;LAST OPERATION T05 D01 M06 … … M30 |
|
是 |
;FIRST OPERATION T01 M06 T02 … … ;LAST OPERATION T05 D01 M06 T01 … … M30 |
2.7 刀具選項 – 在
|
選項 |
結果 |
|
1 個區塊 |
… … T01 D01 M06 … … |
|
2 個區塊 |
… … T01 D01 M06 … … |
2.8 原點選項 – 輸出原點列表
|
選項 |
結果 |
|
否 |
%_N_PROG_MPF … … |
|
是 |
%_N_PROG_MPF ;START ORIGIN LIST ;G54 ;G55 ;END ORIGIN LIST … … |
原點位置
|
選項 |
結果 |
|
軸旋轉後 |
|
|
軸旋轉前 |
|
2.9 原點選項 – 多原點管理
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 TRANS X10 Y20 Z10 … |
無 MTE :
如果選項為零件上的每個原點設置為“僅原點”，我們將輸出不同的 G 代碼，G54，然後是 G55，G56… 這意味著您受 CNC 管理的原點數量的限制。如果您可以擁有更多原點，則必須使用第二個選項“原點 + 偏移”。
如果選項設置為“原點 + 偏移”，則只會輸出 G54 並使用 G52 進行偏移。
有 MTE :
原點可以在原點名稱中使用以下語法定義：“$G54_”。這意味著 G54 將在 NC 程序中使用。如果沒有定義解碼名稱，則會輸出預設原點 G54。
如果您使用“原點 + 偏移”，則所有操作必須只使用一個原點，因為所有偏移都是從參考平面原點或單一原點計算的。
您可以在底線後添加任何文本來識別您的偏移量：“$G54_Up”、“$G54_Right”…
對於 5 軸機台：
如果設置為輸出，則原點偏移將使用傾斜平面功能 G68.1 輸出。這意味著不輸出 G52。
2.10 冷卻選項 – 冷卻啟動位置
|
選項 |
結果 |
|
隨主軸 |
… … T01 D01 M06 S800 M03 M08 G00 X.. Y.. Z… … … |
|
隨平面移動 |
… … T01 D01 M06 S800 M3 G00 X.. Y.. M8 Z.. … … |
|
隨下刀移動 |
… … T01 D01 M06 S800 M03 G00 X.. Y.. Z.. M08 … … |

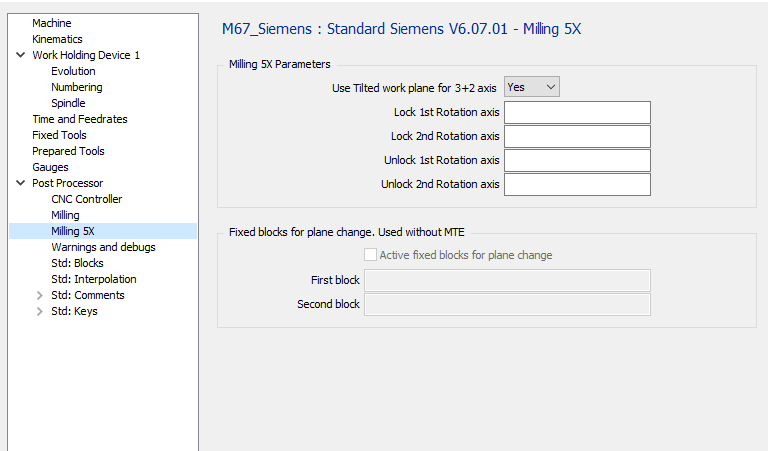

3 5軸銑削
|
3.1 5軸銑削參數 – 3+2 軸使用傾斜工作平面
|
選項 |
結果 |
|
否 |
… … T01 D01 M06 C180 A-90 … … |
|
是 |
… … T01 D01 M06 CYCLE800(1,“TC1 »,0,39,0,0,0,180,-90,0,0,0,0-1) … … |
3.2 5軸銑削參數 – 鎖定 1 第 旋轉軸
|
選項 |
結果 |
|
空白 |
… … C180 … … |
|
“M10” |
… … C180 M10 … … |
3.3 5軸銑削參數 – 鎖定 2 二 旋轉軸
|
選項 |
結果 |
|
空白 |
… … B-90 … … |
|
“M12” |
… … B-90 M12 … … |
3.4 5軸銑削參數 – 解鎖 1 第 旋轉軸
|
選項 |
結果 |
|
空白 |
… … C180 … … |
|
“M11” |
… … M11 C180 … … |
3.5 5軸銑削參數 – 解鎖 2 二 旋轉軸
|
選項 |
結果 |
|
空白 |
… … B-90 … … |
|
“M13” |
… … M13 B-90 … … |
3.6 平面變換固定區塊 - 啟用平面變換固定區塊
此選項僅在機台配置中未定義運動學時使用。
|
選項 |
結果 |
|
勾選 |
如果發生平面變換，將輸出定義的固定區塊 |
|
取消勾選 |
如果發生平面變換，則不輸出任何區塊。 |
3.7 平面變換固定區塊 - 第一和第二
|
選項 |
結果 |
|
空白 |
… … |
|
“G0 Z100” |
… … G00 Z100 … … |

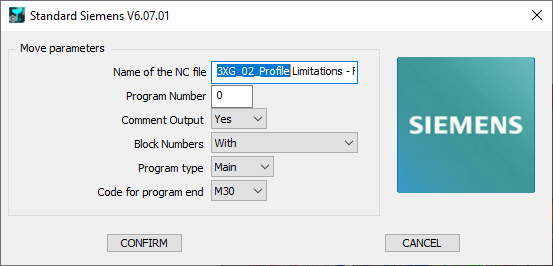

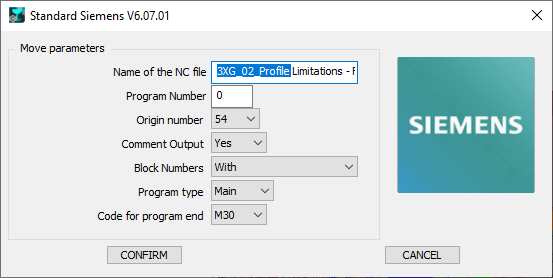

4 啟動頁面
|
定義了機台運動學 |
未定義機台運動學 |
|
|
4.1 NC 文件名稱
在此定義生成的 NC 文件名稱。擴展名必須在 MCF 配置中定義。
4.2 程序編號
如果定義為 0，則程序編號將設置為 1。
|
選項 |
結果 |
|
0 |
%MPF1 … … |
|
“10” |
%MPF10 … … |
|
“1234” |
%MPF1234 … … |
4.3 原點編號
此參數僅在機台文件中未定義運動學時使用。該參數定義 NC 程序中使用的第一個原點。
如果參數處理 多原點 設置為“僅原點”，則在平面變換時原點編號會遞增。
|
選項 |
結果 |
|
54 |
%MPF1 T01 M06 G54 … |
|
55 |
%MPF1 T01 M06 G55 … |
4.4 註釋輸出
|
選項 |
結果 |
|
否 |
… … T01 D01 M06 … … |
|
是 |
… … ;FACING ;END MILL D12 T01 D01 M06 … … |
4.5 區塊編號
|
選項 |
結果 |
|
使用 |
… N5 T01 D01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 D01 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
無 |
… T01 D01 M06 G0 X.. Y.. G43 Z.. H1 … … T02 D02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
僅換刀 |
… N5 T01 D01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 D01 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 程序類型：
|
選項 |
結果 |
|
主程序 |
%MPF1 … … M30 |
|
子程序 |
%SPF1 … … M17 |
4.7 程序結束代碼
|
選項 |
結果 |
|
M30 |
… … M30 |
|
M02 |
… … M02 |
