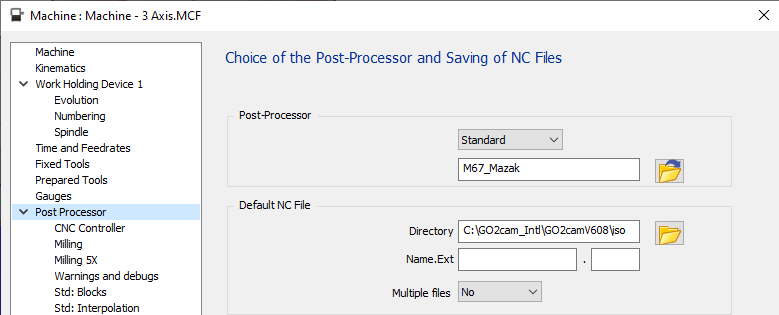

一般資訊
|
M67_Mazak 標準基於 M67_Fanuc 後處理器。
此標準有三個設定頁面來管理所有可用的選項。第一個頁面“CNC Controller”是關於 CNC 選項。第二個頁面“Milling”允許輸出銑削、刀具、冷卻液和原點的調整。第三個頁面“Milling”是關於 5 軸參數。 |
|

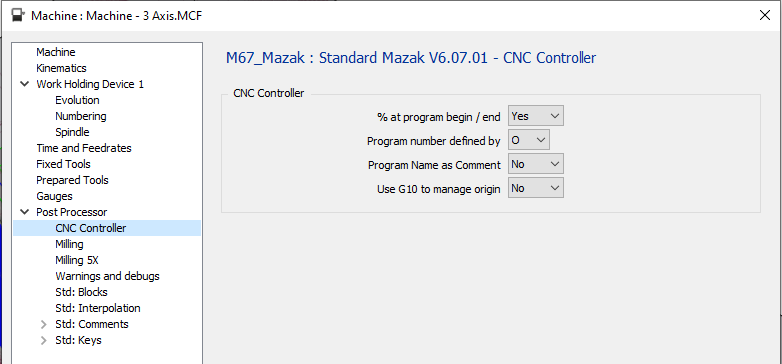

1 CNC Controller 頁面
|
1.1 CNC Controller - 程式開始/結束時的 %
|
選項 |
結果 |
|
否 |
O1000 … … M30 |
|
是 |
% O1000 … … M30 % |
1.2 CNC Controller - 由...定義的程式號碼
|
選項 |
結果 |
|
O |
% O 1000 … … M30 % |
|
: |
% : 1000 … … M30 % |
1.3 CNC Controller - 程式名稱作為註解
|
選項 |
結果 |
|
否 |
% O1000 … … M30 % |
|
是 |
% O1000 (PART NAME) … … M30 % |
1.4 CNC Controller - 使用 G10 管理原點
|
選項 |
結果 |
|
否 |
% O1000 … … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … … M30 % |

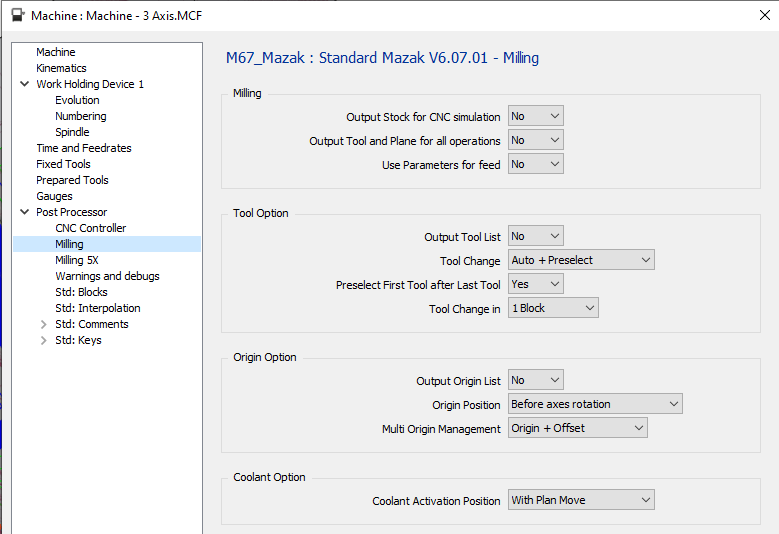

2 銑削頁面
|
2.1 銑削 – 輸出素材給 CNC 模擬
|
選項 |
結果 |
|
否 |
% O1000 … … |
|
是 |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … … |
2.2 銑削 – 為所有操作輸出刀具和平面
|
選項 |
結果 |
|
否 |
(OP 1 WITH TOOL 1 AND PLANE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (OP 2 WITH TOOL 1 AND PLANE 1) … … |
|
是 |
(OP 1 WITH TOOL 1 AND PLANE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (OP 2 WITH TOOL 1 AND PLANE 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … |
2.3 銑削 – 使用參數設定進給
|
選項 |
結果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
是 |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … … |
2.4 刀具選項 – 輸出刀具列表
|
選項 |
結果 |
|
否 |
% O1000 … … |
|
是 |
% O1000 (START TOOL LIST) (T1 END MILL D10) (T2 DRILL D8) … (END TOOL LIST) … … |
2.5 刀具選項 – 換刀
|
選項 |
結果 |
|
手動 |
… M00 … … |
|
自動 |
… T01 M06 … … |
|
自動 + 預選 |
… T01 M06 T02 … … |
2.6 刀具選項 – 預選最後一把刀之後的第一把刀
|
選項 |
結果 |
|
否 |
(FIRST OPERATION) T01 M06 T02 … … (LAST OPERATION) T05 M06 … M30 |
|
是 |
(FIRST OPERATION) T01 M06 T02 … … (LAST OPERATION) T05 M06 T01 … M30 |
2.7 刀具選項 – 換刀於
|
選項 |
結果 |
|
1 區塊 |
… … T01 M06 … … |
|
2 區塊 |
… … T05 M06 … … |
2.8 原點選項 – 輸出原點列表
|
選項 |
結果 |
|
否 |
% O1000 … … |
|
是 |
% O1000 (START ORIGIN LIST) (G54) (G55) (END ORIGIN LIST) … … |
原點選項
|
軸旋轉後 |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
軸旋轉前 |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
2.9 原點選項 – 多原點管理
|
選項 |
結果 |
|
僅原點 |
% O1000 … G54 … |
|
原點 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
無 MTE 時：
如果選項設為“僅原點”，則為零件上定義的每個原點，我們將輸出不同的 G 代碼，G54，然後是 G55，G56… 這意味著您受 CNC 管理的原點數量的限制。如果您可以擁有更多原點，則必須使用第二個選項“原點 + 偏移”。
如果選項設為“原點 + 偏移”，則僅輸出 G54 並使用 G52 進行偏移。
有 MTE 時：
原點可以在原點名稱中定義，語法為“$G54_”。這意味著 G54 將在 NC 程式中使用。如果沒有定義解碼名稱，則輸出預設原點 G54。
如果您使用“原點 + 偏移”，則所有操作必須只使用一個原點，因為所有偏移都是從參考平面原點或單一原點計算的。
您可以在底線後添加任何文字來識別您的偏移量：“$G54_Up”、“$G54_Right”……
使用 5 軸機台時：
如果原點偏移選項設定為輸出，則使用傾斜平面功能 G68.1 輸出。這意味著不輸出 G52。
2.10 冷卻液選項 – 冷卻液啟動位置
|
選項 |
結果 |
|
隨主軸 |
… … T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … … |
|
隨平面移動 |
… … T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … … |
|
隨下刀移動 |
… … T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … … |

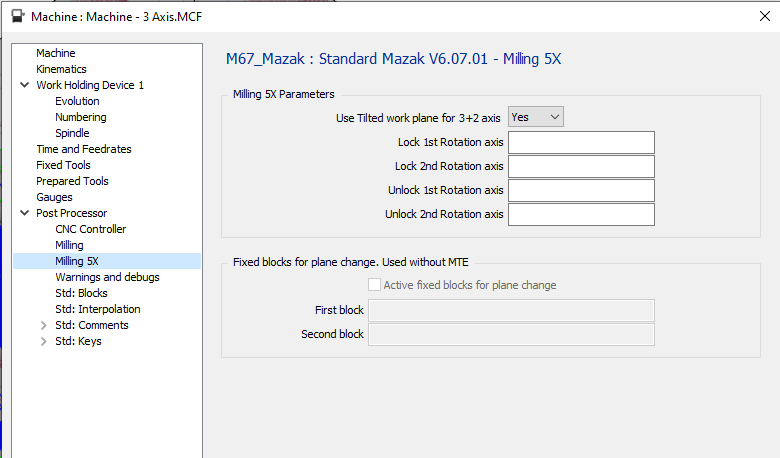

3 5X 銑削
|
3.1 5X 銑削參數 – 3+2 軸使用傾斜工作平面
|
選項 |
結果 |
|
否 |
… … T01 M06 C180 B-90 … … |
|
是 |
… … T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
3.2 5X 銑削參數 – 鎖定 1 st 旋轉軸
|
選項 |
結果 |
|
空白 |
… … C180 … … |
|
“M10” |
… … C180 M10 … … |
3.3 5X 銑削參數 – 鎖定 2 nd 旋轉軸
|
選項 |
結果 |
|
空白 |
… … B-90 … … |
|
“M12” |
… … B-90 M12 … … |
3.4 5X 銑削參數 – 解鎖 1 st 旋轉軸
|
選項 |
結果 |
|
空白 |
… … C180 … … |
|
“M11” |
… … M11 C180 … … |
3.5 5X 銑削參數 – 解鎖 2 nd 旋轉軸
|
選項 |
結果 |
|
空白 |
… … B-90 … … |
|
“M13” |
… … M13 B-90 … … |
3.6 平面變換的固定區塊 - 啟用平面變換的固定區塊
此選項僅在機台設定檔中未定義運動學時使用。
|
選項 |
結果 |
|
勾選 |
定義的固定區塊將在平面變換時輸出 |
|
取消勾選 |
平面變換時將輸出標準區塊。 G0 G91 G28 Z0 |
3.7 平面變換的固定區塊 - 第一和第二
為避免標準輸出，請勾選選項以啟用固定區塊，並將第一和第二區塊欄位留空。
|
選項 |
結果 |
|
空白 |
… … |
|
“G0 Z100” |
… … G00 Z100 … … |

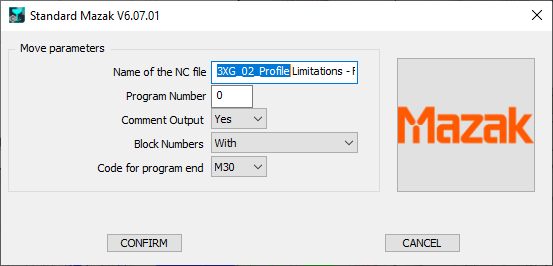

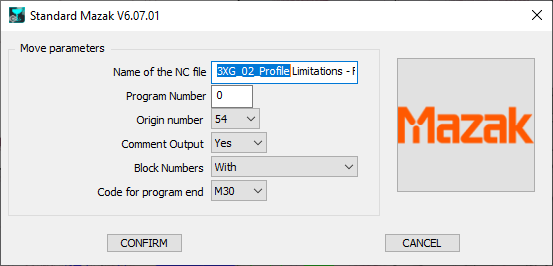

4 啟動頁面
|
已定義機台運動學 |
未定義機台運動學 |
|
|
4.1 NC 檔案名稱
在此定義產生的 NC 檔案名稱。副檔名必須在 MCF 設定檔中定義。
4.2 程式號碼
如果定義為 0，則程式號碼將設為 1。
|
選項 |
結果 |
|
0 |
% O1 … … |
|
“10” |
% O10 … … |
|
“1234” |
% O1234 … … |
4.3 原點號碼
此參數僅在機台檔案未定義運動學時使用。此參數定義 NC 程式中使用的第一個原點。
如果處理參數 多原點 設為“僅原點”，則在平面變換時原點號碼會遞增。
|
選項 |
結果 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
4.4 註解輸出
|
選項 |
結果 |
|
否 |
… … T01 M06 … … |
|
是 |
… … (FACING) (END MILL D12) T01 M06 … … |
4.5 區塊編號
|
選項 |
結果 |
|
有 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
無 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … … T02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
僅換刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 程式結束代碼
|
選項 |
結果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
