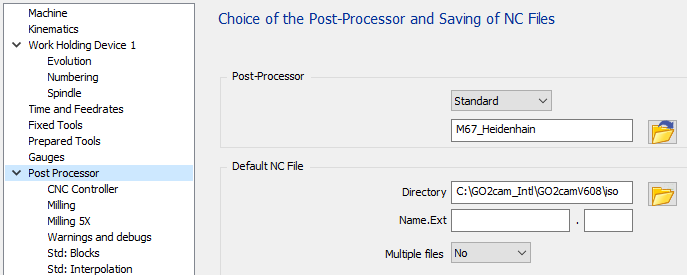

標準設定包含三個組態頁面來管理所有可用的選項： 第一個頁面“CNC Controller”是關於 CNC 選項。 第二個頁面“Milling”允許為銑削、刀具、冷卻液和原點調整輸出。 第三個頁面“Milling”是關於 5 軸參數。 |
|
CNC Controller 頁面
CNC Controller 區段
|
使用 F 自動
|
選項 |
結果 |
|
否 |
… 刀具呼叫 1 Z S1200 … L X0 Y0 FMAX L Z20 F200 … |
|
是 |
… 刀具呼叫 1 Z S1200 F200 … L X0 Y0 FMAX L Z20 FAUTO … |
刀具呼叫
|
選項 |
結果 |
|
號碼 |
… 刀具呼叫 1 Z S1200 … |
|
名稱 |
… 刀具呼叫 “MILL_D10” Z S1200 … |
刀具定義
|
選項 |
結果 |
|
無 |
BEGIN PGM 1 MM … 刀具呼叫 1 Z S1500 … 刀具呼叫 2 Z S2000 … END PGM 1 |
|
開始 |
BEGIN PGM 1 MM TOOL DEF 1 L+80 R+6 TOOL DEF 2 L+80 R+10 … 刀具呼叫 1 Z S1500 … 刀具呼叫 2 Z S2000 … END PGM 1 |
|
刀具 |
BEGIN PGM 1 MM … TOOL DEF 1 L+80 R+6 刀具呼叫 1 Z S1500 … TOOL DEF 2 L+80 R+10 刀具呼叫 2 Z S2000 … END PGM 1 |
循環區段
使用的鑽孔循環
|
選項 |
結果 |
|
標準 |
… L X-20. Y+20. M03 FMAX L Z+50. FMAX Z+2. CYCL DEF 1.0 PECKING CYCL DEF 1.1 SET UP +2 CYCL DEF 1.2 DEPTH -10.412 CYCL DEF 1.3 PECKG +10.412 CYCL DEF 1.4 DWELL +0 CYCL DEF 1.5 F606 CYCL CALL … |
|
通用 |
… L X-20. Y+20. M03 FMAX L Z+50. FMAX CYCL DEF 200 DRILLING~ Q200=2 ;SET-UP CLEARANCE~ Q201=-10.412 ;DEPTH~ Q206=606.4 ;FEED RATE FOR PLNGNG~ Q202=10.412 ;PLUNGING DEPTH~ Q210=0 ;DWELL TIME AT TOP~ Q203=0 ;SURFACE COORDINATE~ Q204=2 ;2ND SET-UP CLEARANCE~ Q211=0 ;DWELL TIME AT DEPTH~ Q395=0 ;DEPTH REFERENCE CYCL CALL … |
傾斜工件平面
|
選項 |
結果 |
|
Cycl Def 19 |
… CYCL DEF 19.0 WORKING PLANE CYCL DEF 19.1 A-90. B+0. C+90. L A+Q120 C+Q122 R0 FMAX … |
|
空間平面 |
… PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT … |
輸出原點工件平面
|
選項 |
結果 |
|
否 |
… 刀具呼叫 1 Z S1500 … |
|
Cycl Def 7 |
… 刀具呼叫 1 Z S1500 CYCL DEF 7.0 DATUM SHIFT CYCL DEF 7.1 #1 … |
|
Cycl Def 247 |
… 刀具呼叫 1 Z S1500 CYCL DEF 247 DATUM SETTING~ Q339=1 ;DATUM NUMBER … |
Milling 頁面
Milling 區段
|
為 CNC 模擬輸出素材
|
選項 |
結果 |
|
否 |
BEGIN PGM 1 MM … |
|
是 |
BEGIN PGM 1 MM BLK FORM 0.1 Z X-42.5 Y-35 Z-39 BLK FORM 0.2 X+42.5 Y+39 Z+1 … |
為所有操作輸出刀具和平面
|
選項 |
結果 |
|
否 |
… ;OP 1 WITH TOOL 1 AND PLANE 1 刀具呼叫 1 Z S1500 PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT … ;OP 2 WITH TOOL 1 AND PLANE 1 … |
|
是 |
… ;OP 1 WITH TOOL 1 AND PLANE 1 刀具呼叫 1 Z S1500 PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT … ;OP 2 WITH TOOL 1 AND PLANE 1 刀具呼叫 1 Z S1500 PLANE SPATIAL SPA-90 SPB+0 SPC+90 TURN MB MAX FMAX SEQ- TABLE ROT … |
使用進給參數
|
選項 |
結果 |
|
否 |
T1 M6 G0 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
是 |
FN 0: Q1 = 200 FN 0: Q2 = 150 T1 M6 G0 X.. Y.. G43 H1 Z.. Z-.. FQ2 G1 X.. Y.. FQ1 … |
刀具選項區段
|
輸出刀具列表
|
選項 |
結果 |
|
否 |
BEGIN PGM 1 MM … |
|
是 |
BEGIN PGM 1 MM ;START TOOL LIST ;T1 END MILL D10 ;T2 DRILL D8 ;… ;END TOOL LIST … |
換刀
|
選項 |
結果 |
|
手動 |
… ;END MILL D10 M0 … |
|
自動 |
… ;END MILL D10 刀具呼叫 1 Z S1500 … |
|
自動 + 預選 |
… ;END MILL D10 刀具呼叫 1 Z S1500 TOOL DEF 2 … |
在最後一把刀之後預選第一把刀
|
選項 |
結果 |
|
否 |
;FIRST OPERATION 刀具呼叫 1 Z S1500 TOOL DEF 2 … … ;LAST OPERATION 刀具呼叫 5 Z S1250 … M30 |
|
是 |
;FIRST OPERATION 刀具呼叫 1 Z S1500 TOOL DEF 2 … … ;LAST OPERATION 刀具呼叫 5 Z S1250 TOOL DEF 1 … M30 |
換刀於
此選項對輸出沒有影響。
|
選項 |
結果 |
|
1 區塊 |
… 刀具呼叫 1 Z S1500 … |
|
2 區塊 |
… 刀具呼叫 1 Z S1500 … |
原點選項區段
|
輸出原點列表
|
選項 |
結果 |
|
否 |
BEGIN PGM 1 MM … |
|
是 |
BEGIN PGM 1 MM ;START ORIGIN LIST ;1 ;2 ;END ORIGIN LIST … |
原點位置
|
選項 |
結果 |
|
軸旋轉後
|
… 刀具呼叫 1 Z S1500 A90 C90 CYCL DEF 247 DATUM SETTING~ Q339=1 ;DATUM NUMBER … |
|
軸旋轉前 |
… 刀具呼叫 1 Z S1500 CYCL DEF 247 DATUM SETTING~ Q339=1 ;DATUM NUMBER A90 C90 … |
多原點管理
|
選項 |
結果 |
|
僅原點 |
… CYCL DEF 247 DATUM SETTING~ Q339=1 ;DATUM NUMBER … |
|
原點 + 偏移 |
… CYCL DEF 247 DATUM SETTING~ Q339=1 ;DATUM NUMBER CYCL DEF 7.0 DATUM SHIFT CYCL DEF 7.1 X-50. CYCL DEF 7.2 Y-25. CYCL DEF 7.3 Z-50. … |
無 MTE：
如果選項設定為“僅原點”，則零件上的每個原點都會輸出不同的 G 代碼，G54，然後是 G55，G56… 這意味著您受 CNC 管理的原點數量的限制。如果您可以擁有更多原點，則必須使用第二個選項“原點 + 偏移”。
如果選項設定為“原點 + 偏移”，則只會輸出 Datum 和偏移，並使用 Cycl def 7。
有 MTE：
原點可以在原點名稱中使用以下語法“$1_”定義。這意味著 Datum 1 將在 NC 程序中使用。如果沒有定義解碼名稱，則會輸出預設的 datum 1。
如果您使用“原點 + 偏移”，則必須為所有操作只使用一個原點，因為所有偏移都是從參考平面原點或單一原點計算的。
您可以在底線後添加任何文本來識別您的偏移量“$1_Up”、“$1_Right”…
使用 5 軸機台：
原點偏移量與傾斜平面功能同時輸出。
冷卻液選項區段
|
冷卻液啟動位置
使用“與主軸一起”和“與下刀移動一起”將得到相同結果。
M13 將用於同時輸出冷卻液和主軸。
|
選項 |
結果 |
|
與主軸一起 |
… 刀具呼叫 1 Z S1500 L X.. Y.. M13 FMAX L Z.. FMAX … |
|
與平面移動一起 |
… 刀具呼叫 1 Z S1500 L X.. Y.. M13 FMAX L Z.. FMAX … |
|
與下刀移動一起 |
… 刀具呼叫 1 Z S1500 L X.. Y.. M03 FMAX L Z.. M08 FMAX … |
Milling 5X 頁面
Milling 5X 參數
|
為 3+2 軸使用傾斜工件平面
|
選項 |
結果 |
|
否 |
… 刀具呼叫 1 Z S1500 C180 A-90 … |
|
是 |
… 刀具呼叫 1 Z S1500 PLANE SPATIAL SPA-90 SPB+0 SPC+180 TURN MB MAX FMAX SEQ- TABLE ROT … |
旋轉軸
|
選項 |
結果 |
選項 |
結果 |
|
鎖定 1 st 旋轉軸 |
鎖定 2 nd 旋轉軸 |
||
|
空白 |
… C180 … |
空白 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解鎖 1 st 旋轉軸 |
解鎖 2 nd 旋轉軸 |
||
|
空白 |
… C180 … |
空白 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |
用於平面變換的固定區塊（無 MTE 時使用）
|
啟用用於平面變換的固定區塊
僅在機台組態中未定義運動學時使用此選項。
|
選項 |
結果 |
|
勾選 |
如果發生平面變換，將輸出定義的固定區塊 |
|
取消勾選 |
平面變換時將輸出標準區塊。 G0 G91 G28 Z0 |
第一和第二區塊
為避免標準輸出，請勾選選項以啟用固定區塊，並將第一和第二區塊欄位留空。
|
選項 |
結果 |
|
空白 |
… … |
|
“G0 Z100” |
… L Z100 FMAX … |
啟動頁面
|

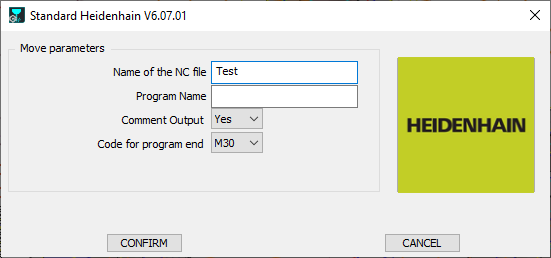

已定義機台運動學 |

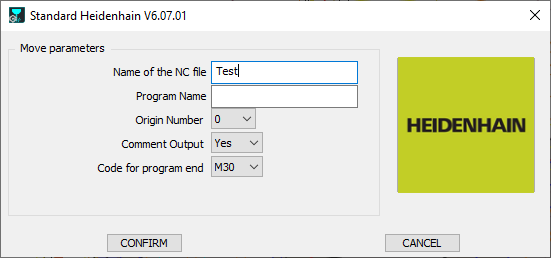

未定義機台運動學 |
|
|
NC 檔案名稱
在此定義生成的 NC 檔案名稱。副檔名必須在 MCF 組態中定義。
程式號碼
如果未定義任何內容，程式名稱將設定為 1。
|
選項 |
結果 |
|
“空白” |
BEGIN PGM 1 MM … … END PGM 1 MM |
|
“PROG” |
BEGIN PGM PROG MM … … END PGM PROG MM |
註解輸出
|
選項 |
結果 |
|
否 |
… 刀具呼叫 1 Z S1500 … |
|
是 |
… ;FACING ;END MILL D12 T1 M6 … |
原點號碼
如果機台檔案中未定義運動學，則使用此參數。該參數定義 NC 程序中使用的第一個原點。
如果處理多原點的參數設定為“僅原點”，則每次平面變換時，原點號碼會遞增。
|
選項 |
直到 8055 的結果 |
|
0 |
13 TOOL CALL 1 Z S1273 14 CYCL DEF 247 DATUM SETTING~ Q339= 0 ;DATUM NUMBER… |
|
1 |
13 TOOL CALL 1 Z S1273 14 CYCL DEF 247 DATUM SETTING~ Q339= 1 ;DATUM NUMBER |
程式結束代碼
|
選項 |
結果 |
|
M30 |
… … M30 END PGM 1 MM |
|
M02 |
… … M02 END PGM 1 MM |
特定資訊
如何輸出 Cycl Def 202？
|
此循環用於使用單邊搪刀進行鏜孔。有關此循環的更多資訊，請參閱 Heidenhain 手冊。 |
CYCL DEF 202 BORING~ Q200=2 ;SET-UP CLEARANCE~ Q201=-50 ;DEPTH~ Q206=79.6 ;FEED RATE FOR PLNGNG~ Q211=0 ;DWELL TIME AT DEPTH~ Q208=500 ;RETRACTION FEED RATE~ Q203=0 ;SURFACE COORDINATE~ Q204=2 ;2ND SET-UP CLEARANCE~ Q214=2 ;DISENGAGING DIRECTN~ Q336=90 ;ANGLE OF SPINDLE |
|
要定義的操作： 鏜孔 |
|
|
要選擇的刀具： 單邊搪刀 |
|
|
參數 |
設定 |
|
Q214=2 ;DISENGAGING DIRECTN |
根據定位角度計算。 0 代表 0 度 1 代表 90 度 2 代表 180 度 3 代表 270 度 |
|
Q336=90 ;ANGLE OF SPINDLE |
如果定位角度不同於 0、90、180 或 270，則強制為 0。 |
如何輸出 Cycl Def 208？
|
此循環用於通過螺旋插補加工孔。有關此循環的更多資訊，請參閱 Heidenhain 手冊。 |
CYCL DEF 208 BORE MILLING~ Q200=2 ;SET-UP CLEARANCE~ Q201=-50 ;DEPTH~ Q206=1018.4 ;FEED RATE FOR PLNGNG~ Q334=5 ;PLUNGING DEPTH~ Q203=0 ;SURFACE COORDINATE~ Q204=2 ;2ND SET-UP CLEARANCE~ Q335=20 ;NOMINAL DIAMETER~ Q342=0 ;ROUGHING DIAMETER~ Q351=1 ;CLIMB OR UP-CUT |
|

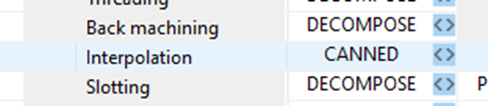

要使用，必須將 GPP 組態設定為“插補”的固定模式。 鑽孔循環使用的選項必須設定為“通用”。 |
|
|

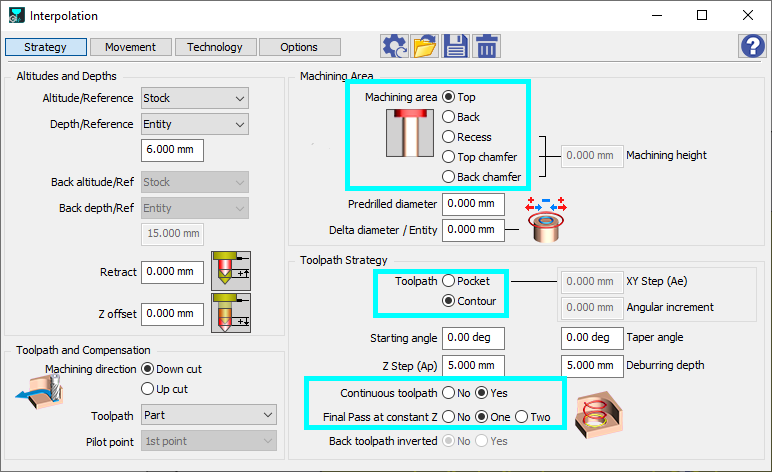

要定義的操作：“ 插補 ” |
|
|
必須使用以下參數定義操作。如果其中一個不同，刀具路徑將被分解。 |
|
