“ 设定组 ”功能有助于处理和管理复杂的NC程序。它允许您根据用户需求的标准将工序分组，使您的程序更有条理且易于编辑。

访问“设定组”：

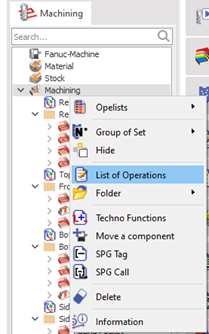

1. 在“加工”上右键单击，然后选择“操作清单”。

2. 这将打开“ 操作清单 ”菜单。

使用“设定组”对工序进行分组：

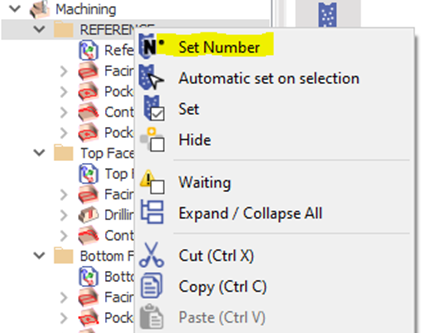

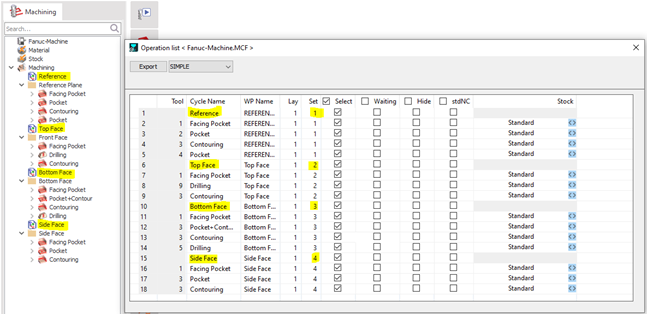

在操作清单中，“设定组”列允许您为相关工序分配编号以进行分组。

例如，您可以按以下方式分组工序：

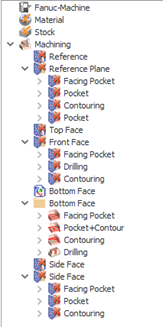

• 零件设置： Assign the same number to operations that use the same settings (e.g., top face, bottom face, side face).

• 刀具 : 将使用相同刀具的工序分组，以便于刀具路径管理。

• 工序： 对相似的工序进行分组（例如，所有粗加工，所有精加工）。

使用“设定组”控制输出：

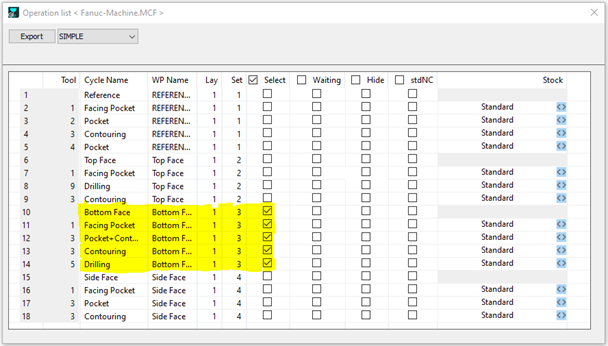

• 分配给“设定组”的编号决定了该工序是否出现在最终的NC程序中： 选定的“设定组”编号： 具有选定“设定组”编号的工序将包含在NC程序中。

• 未选定的“设定组”编号： 未选定“设定组”编号的工序将从NC程序中排除，并标记为 “带红叉的设定组图标” 表示已排除。

生成NC程序：

• 分配完“设定组”编号后，即可生成NC程序。

• 程序将仅包含具有选定“设定组”编号的工序。

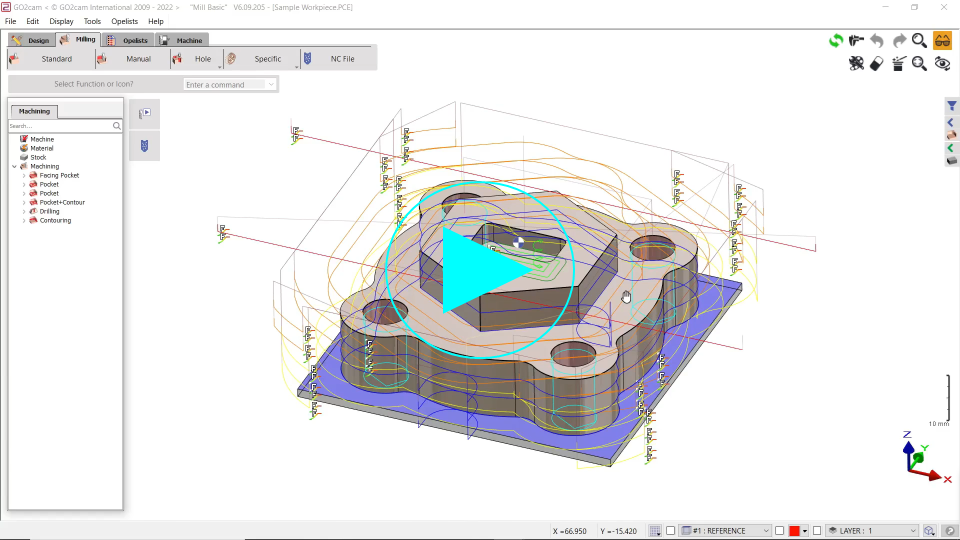

This video walks you through using the 'Set' function to generate NC programs by tool being used.

此视频演示了如何定义零件设置以及如何使用“设定组”为特定零件生成NC程序。 零件设置 .

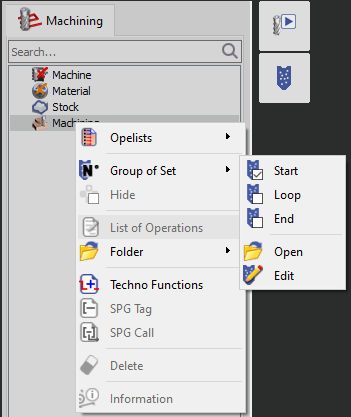

如何使用设定组：

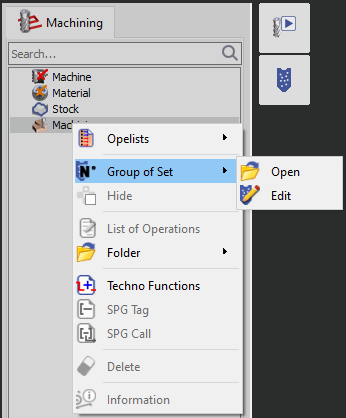

1. 访问： 在加工菜单树中查找“设定组”选项。

2. 加载组：

   • 组以“.GSU”文件（设定加工组）的形式创建和保存。

   • 加载后，将显示可用组的列表。

   • 这些组保存在软件中，无需每次都重新加载。

创建设定组：

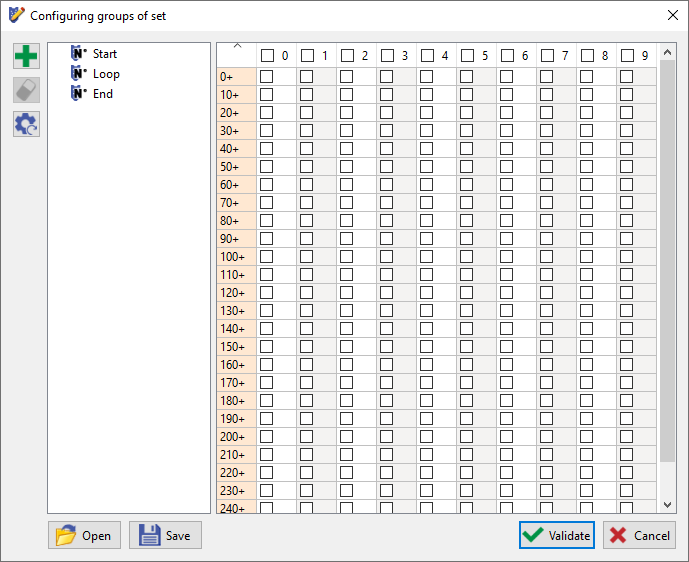

1. 编辑菜单： 在设定组功能中打开“编辑”菜单。

2. 组定义：

   • 将出现一个窗口，您可以在其中定义组及其关联的活动设定。

   • 为不同的需求创建不同的组。

   • 每个组可以包含一个活动设定（加工工序）列表。

   • 设定编号范围从 0 到 255。

   • 同一个设定编号可以包含在多个组中。

3. 激活/停用设定：

   • 使用复选框启用/禁用组内的单个设定。

   • 单击一行（0-9）可激活/停用该范围内的所有设定。

   • 单击列标题可切换该列内的所有设定。

   • 单击行和列交叉处的框可切换所有设定。

4. 组管理：

   • 使用树功能添加、重命名、删除、复制和粘贴组。

   • 拖放功能可轻松组织组。

5. 保存组：

   • 定义后，将组设定保存为指定“lay”目录中的“.GSU”文件。

示例：双主轴机床：

想象一台带有两个主轴的机床。您想为不同的生产阶段创建不同的程序：

• 启动程序（空机床）： 机床最初为空，主轴上有一个新工件。

• 循环程序（生产周期）： 机床正在积极生产，同时加工两个零件。

• 结束程序（生产完成）： 只有成品保留在副主轴上。

设定组允许您为每个程序（启动、循环、结束周期）定义设定。通过激活或停用特定设定，您可以为这种情况生成和仿真所需的三种独立程序。
