本页介绍如何定义和分配工件原点。它还描述了如何为原点指定自定义语法。

默认情况下，程序原点是参考平面的原点。

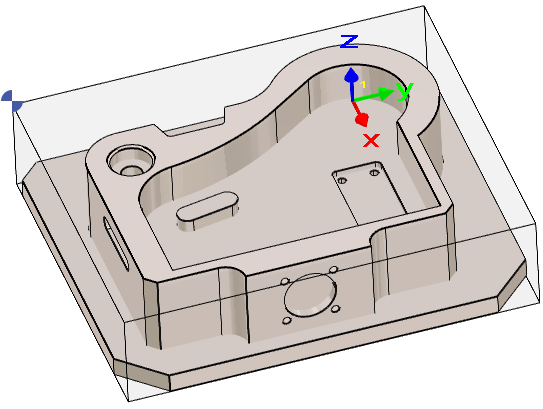

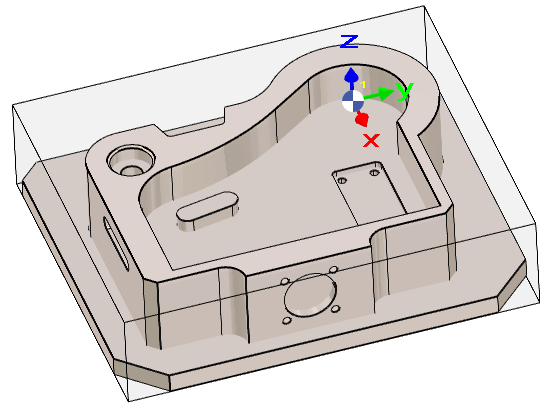

当访问 铣床加工 菜单时，程序原点将使用专用符号在屏幕上显示。

但是，可能需要修改所有操作的原点。在这种情况下，不应使用 移动 命令来实现此目的。

在加工树中，在毛坯行上，单击 单独原点 并单击新点。

定义原点的机制与 MTE 模块统一，在两个环境之间提供了统一的工作流程。当项目需要多个原点用于不同的加工设置时，这尤其有用。过程如下：

• 在表格中创建所有原点

• 在操作列表或 MTE 模块中分配原点。

要访问该命令，请在加工树中右键单击 毛坯 并选择 加工原点 .

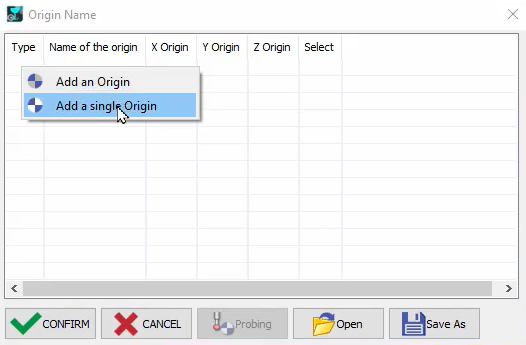

In the pop-up table, right click 在空白单元格上，然后选择 添加原点 或 添加单独原点。

• 单独原点将分配给整个加工循环集

• 用户原点用于多个原点的情况。

使用行上的选择吸管，然后在实体上选择一个点来定义原点。

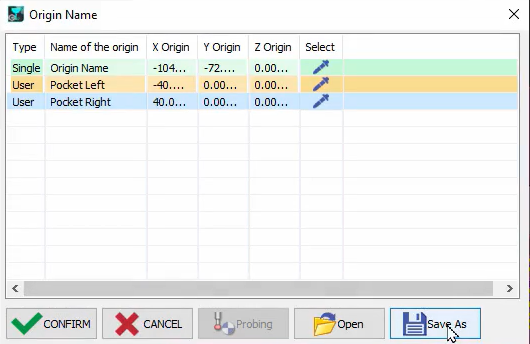

使用相同的原理，可以在零件上定义多个原点，并且可以通过双击来重命名原点名称。

配置可以保存以供将来使用，然后单击 确认 来验证原点。

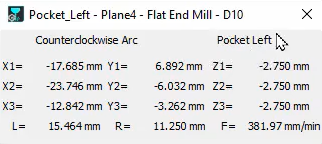

选择加工循环后，相应的原点标记会更改颜色以方便识别。

现在也可以在过滤器选项中过滤掉多个原点标记。

所有原点现在都可见，过滤器对话框中已添加新的原点过滤器，并且选定的循环（以紫色显示）现在以相同的颜色显示其原点，以获得更清晰的可视化效果。

在循环选择过程中，可以在对话框栏中访问文件中定义的原点。因此，每个循环的原点可以在此时直接定义。

有必要打开加工列表，然后选择 加工平面 （下拉列表中的加工平面）。

选择 行 需要更改原点的循环，然后 单击 在 原点更改 按钮以访问所有已定义原点的下拉列表。选择适合循环的原点，然后简单地关闭窗口。

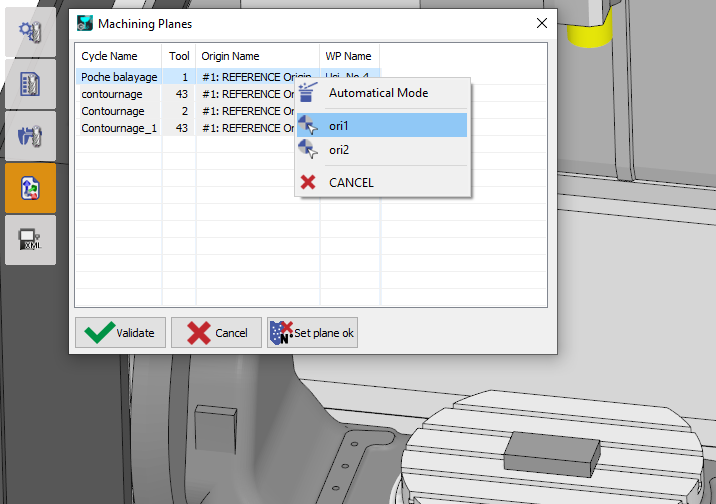

分配在刀具菜单的“加工平面”命令中完成。

右键单击操作行并选择所需的原点。

可以创建具有标准后处理器理解和应用的特定语法的原点。

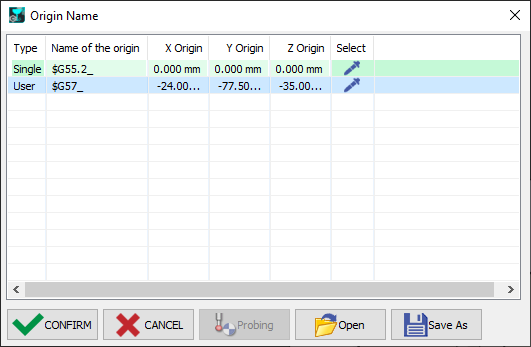

为此，在 加工原点 命令中，在 G 代码前输入原点名称，并在后面加上下划线。例如： $ 符号，并在后面加上下划线 _ 例如 $G55.2_

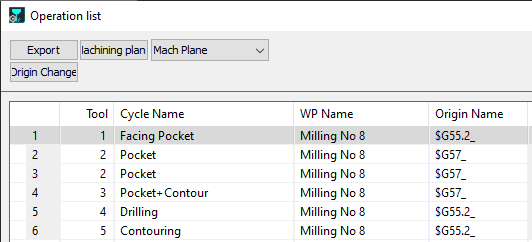

另外，请确保在操作列表中为每个循环正确定义了原点名称：

这样，后处理器就能识别这些新的原点名称，并在生成的 G 代码文件中实现它们。

下图显示了 G 代码文件中原点名称的差异。

观看视频了解过程示例。
