制造中的毛坯定义

毛坯 是制造过程中的基础元素。在生成刀具路径之前，必须精确定义它以代表原材料的初始状态，然后通过加工达到最终设计规格。

GO2cam 中毛坯的功能

  1. 加工策略规划

    • 软件根据毛坯的形状、尺寸和材料属性计算最佳刀具路径，确保精度并最大限度地减少浪费。

  2. 过程仿真

    • 通过定义毛坯，用户可以模拟每个阶段的材料去除，有助于检测潜在的加工问题并进行必要的调整。

  3. 效率优化

    • 毛坯配置可以优化切削顺序、刀具选择和加工参数，从而提高零件生产的速度和精度。

章节概述

本节详细介绍毛坯创建对话框、显示设置和可配置的计算参数。

涵盖主题：

什么是毛坯管理？

GO2cam 中的毛坯管理使用 基于 Parasolid 的 B-rep 建模 来模拟材料去除。该过程遵循以下计算逻辑：

  • 1 个 NC 代码块 → 生成 1 个刀具扫掠体积 → 执行 1 次布尔减法 （更新毛坯）。

性能注意事项：

  • 由于累积的布尔运算，大型或复杂的刀具路径可能需要较长的计算时间。

  • 在极少数情况下，极其详细的刀具路径可能导致不稳定或失败。

For improved efficiency, 网格毛坯建模 is available as an alternative to traditional B-rep methods.

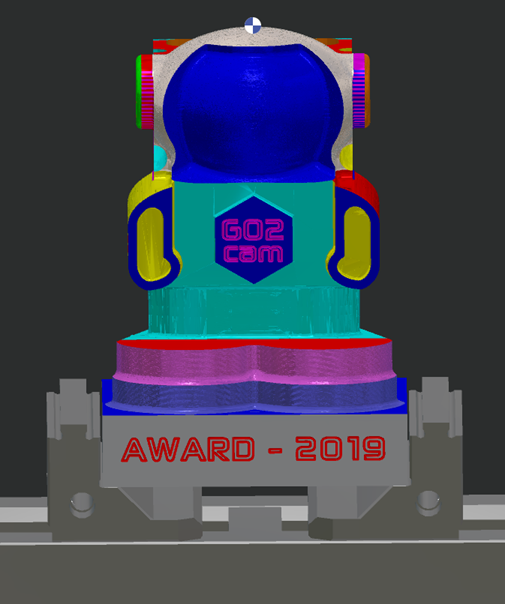

毛坯管理：“所见即所得” (WYSIWYG)：

  • 模拟的毛坯精确匹配实际加工结果。

  • 确保可预测的材料去除 - 每个刀具路径操作都会像在实际机床上一样修改毛坯。

  • 提供 视觉真实性 - 显示的最终毛坯反映了加工后的物理工件。

image-20250417-045821.png image-20250417-045826.png

毛坯管理与动态仿真

特征

毛坯管理

动态仿真

主要关注点

仅模拟由 切削运动 去除的材料。

全面的加工环境分析和仿真所有 NC 命令（切削和非切削）

非切削运动

忽略快速移动

包括快速移动

夹具和刀具

排除（无刀柄、夹具或虎钳）

完全建模（刀柄、夹具、机床部件）

碰撞检测

不支持

实时碰撞检查（刀具、刀柄、工件）

毛坯显示选项

实体和毛坯的显示公差在 工具 / 选项 / 图元 / 常规 / 视觉舒适度。 中定义（右下角状态栏也可访问相同的设置）。

为了精确的可视化和仿真，建议对以下操作进行逼真的纹理渲染：

  • 攻牙

  • 板牙螺纹加工

  • 旋风式螺纹刀

  • 滚花

  • 标准螺纹加工

  • 轮廓车牙

Stock texture_MSI-EGM_mars-15-170540-2024_Conflict.png

攻牙、板牙螺纹加工、旋风式螺纹刀和滚花的纹理渲染现在可在 动态仿真 !

程序窗口中的毛坯显示

加工选项卡中毛坯的显示可以通过右侧的过滤器栏进行控制。

  • 可以通过展开毛坯图标顶部的箭头来控制透明度状态。使用滑块调整透明度级别。

  • 勾选框以激活透明毛坯，否则取消勾选以使毛坯完全实体且不透明。

  • 毛坯图标控制毛坯的透明度和可见性状态：

    • 单击以隐藏或取消隐藏毛坯。（注意：取消隐藏后，毛坯将以其初始状态可见，即透明或不透明）。

    • 滚动单击以激活毛坯的透明度，或将其设置为完全实体且不透明。

Stock Display - program window.png

仿真期间动态材料去除的显示也可以控制。单击下面的链接以获取更多信息：

仿真期间毛坯的计算
