在 GO2cam 中，安全区域是刀具在进行重新定位、高度变化或换刀时退刀到的边界。刀具的运动被限制在设定的区域内。

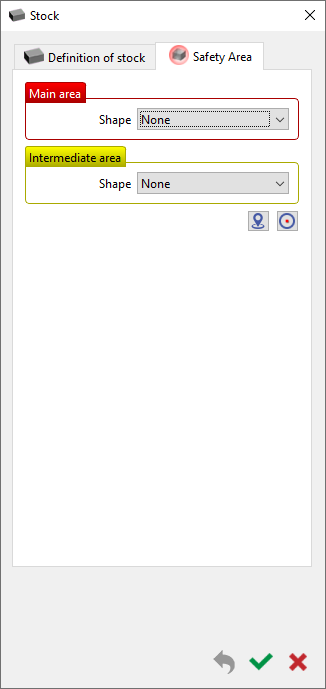

该命令可在 毛坯定义对话框 选项卡下，在 安全区域选项卡 .

• 在 自动实体导入 期间 - 验证支撑面后，系统会自动弹出毛坯对话框，您可以在其中首先访问定义安全区域。

• 您也可以随时在 加工树 中通过双击或右键单击并 编辑 来访问该命令，以访问对话框。 毛坯 。

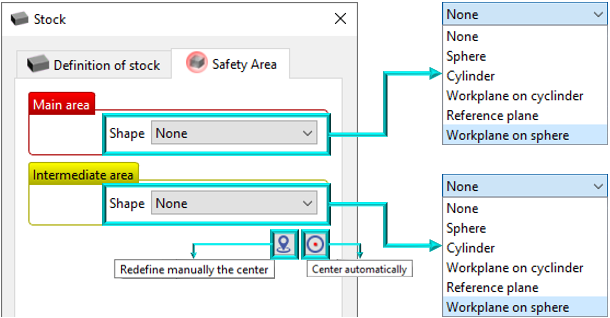

该选项卡提供了用于定义 主区域 和 中间区域 .

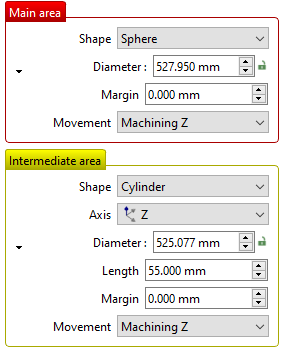

该 主区域 根据所选的 形状 定义毛坯周围的安全区域。根据该选项，可以定义半径/直径和长度，并相应选择参考的 轴 。

还可以将 边距 值应用于边界区域

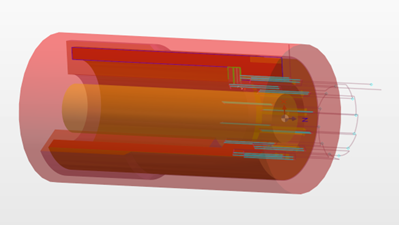

该 中间区域 定义内部安全区域，例如用于空心体。

内部边界区域由橙黄色实体表示。参数与主区域的参数相同。

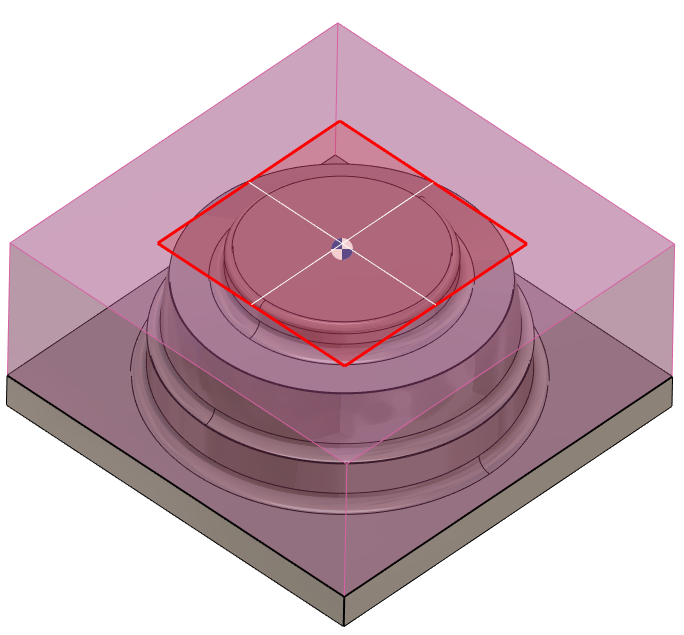

该 安全区域的中心 可以定义 手动拾取点 或通过插入特定坐标。单击 自动居中 会将安全区域重新定位到零件的几何中心。

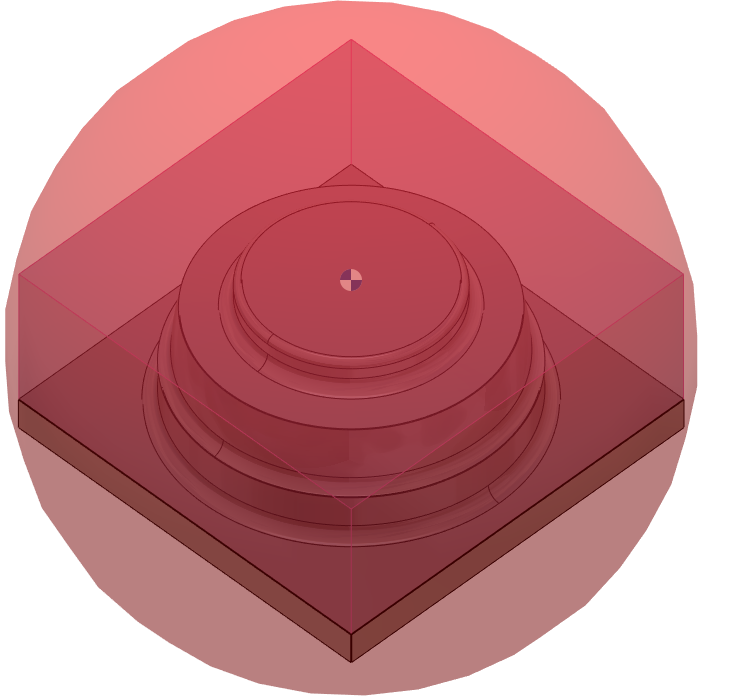

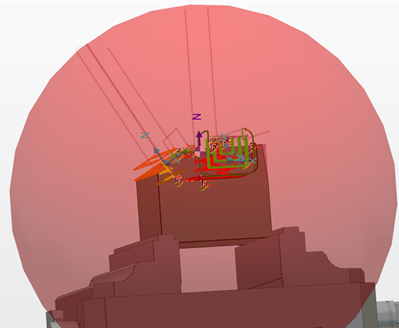

在这种情况下，毛坯被包围在组件质心周围的球体中。刀具路径延伸到边界。

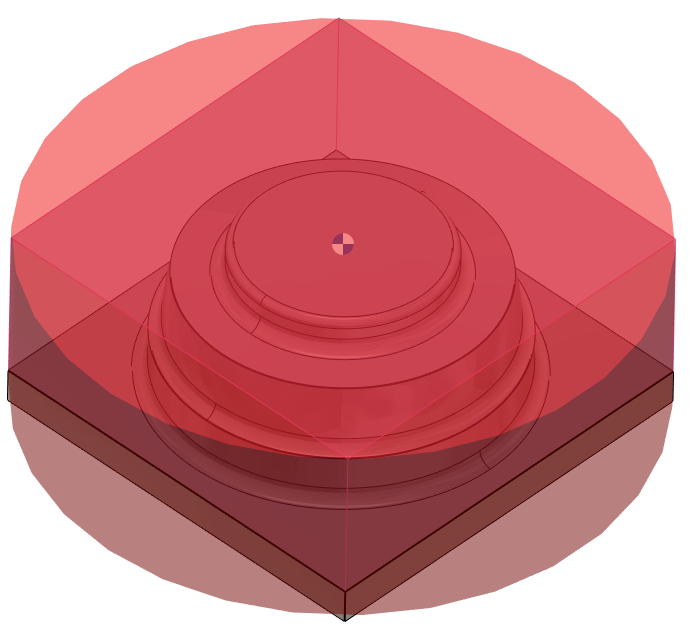

边界包络的定义类似于球体，但形状为圆柱形。此外，还可以修改圆柱体的轴及其长度。

此类型非常适合车削零件。

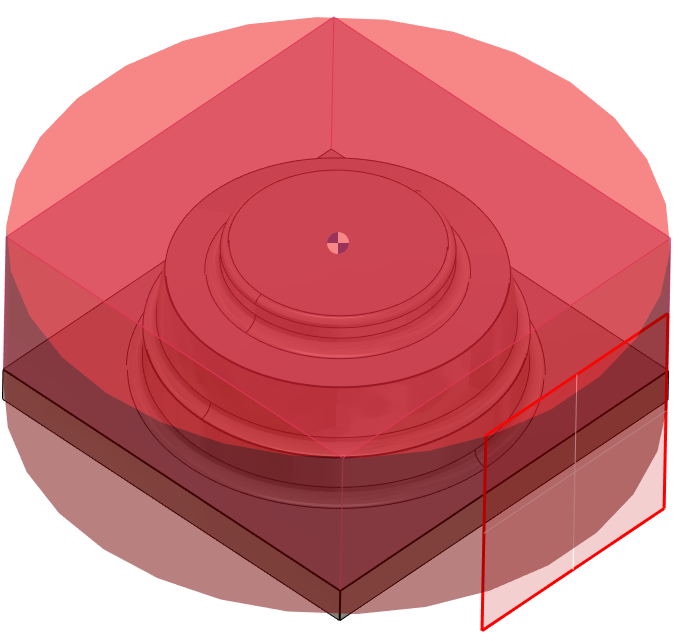

使用此选项，仅考虑圆柱体的外表面。不通过该表面的操作（例如在此情况下的“顶部”操作）将在循环中设定的位置结束。

所有其他加工操作都将结束到一个“虚拟”平面，该平面始终放置在垂直于加工方向的圆柱体面上。

在这种情况下，将根据参考轴生成安全平面区域，所有刀具路径都将延伸到该区域。

不接触此平面的刀具路径将不受影响。

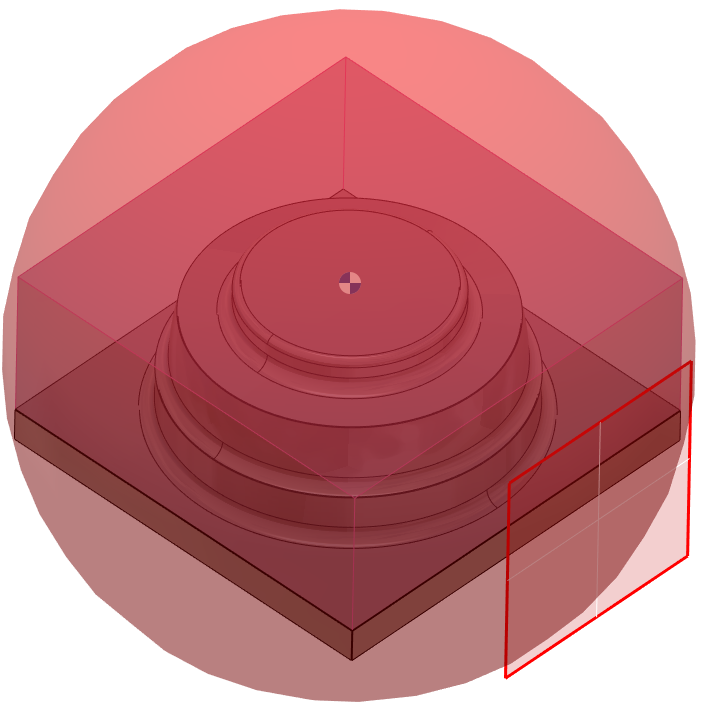

使用 球体上的工作平面 ，您可以获得一个用于定义安全区域的通用工具。

在这里，球体选项和平面选项在一个设置中结合，从而为铣削零件提供最佳设置。

加工 Z - 刀具的快速移动遵循循环的当前 Z 方向直到安全区域。

垂直 - 刀具在完成循环快速运动后，其快速运动方向垂直于（法向）安全区域包络的表面。这通常会在刀具路径中产生一个拐点，同时最大限度地减少到安全区域的行程距离。
