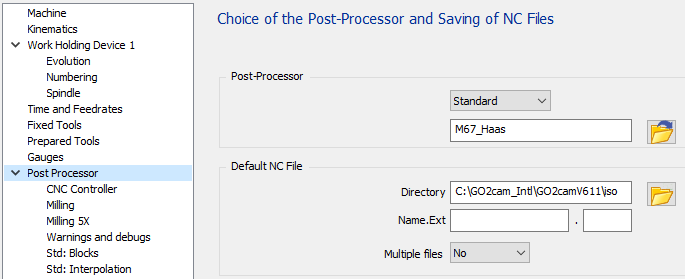

标准包含三个配置页面来管理所有可用的选项： 第一个页面“CNC 控制器”是关于 CNC 选项的。 第二个页面“铣削”允许为铣削、刀具、冷却液和原点调整输出。 第三个页面“铣削”是关于 5 轴参数的。 |
|

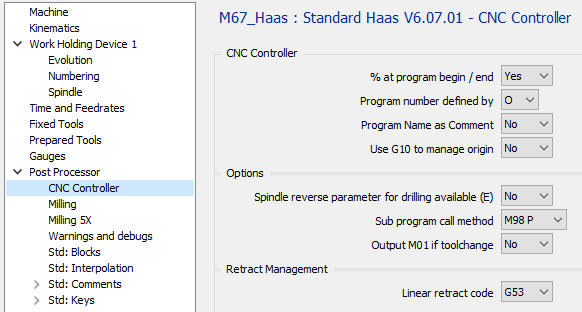

CNC 控制器页面
CNC 控制器部分
|
程序开始/结束时百分比
|
选项 |
结果 |
|
否 |
O1000 … M30 |
|
是 |
% O1000 … M30 % |
程序号定义方式
|
选项 |
结果 |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
程序名作为注释
|
选项 |
结果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 (零件名称) … M30 % |
使用 G10 管理原点
|
选项 |
结果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
选项部分
钻孔时主轴反转参数可用 (E)
从 V6.08 开始添加。
定义机床是否可以在钻孔循环中使用 E 参数。此参数将反转主轴方向以从孔底退出。值为主轴转速。后处理器将使用相同的速度进行钻孔。
此参数只能用于 G81、G82 和 G83。
如果 E 参数不可用，输出将被分解。
|
选项 |
结果 |
|
否 |
S1000 M03 G0 X10 Y10 G0 Z2 G1 Z-10 F500 M04 Z2 |
|
是 |
S1000 M03 G00 X10 Y10 G00 Z2 G81 X10 Y10 Z-10 E1000 F500 G80 |
铣削页面

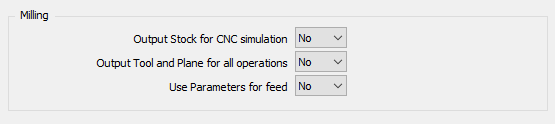

铣削部分
|
为 CNC 仿真输出毛坯
Haas 机床没有输出。
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 … |
为所有操作输出刀具和平面
|
选项 |
结果 |
|
否 |
(操作 1 使用刀具 1 和平面 1) T1 M6 G52 X0 Y0 Z0 B90 C0 G254 … (操作 2 使用刀具 1 和平面 1) … |
|
是 |
(操作 1 使用刀具 1 和平面 1) T01 M06 G52 X0 Y0 Z0 B90 C0 G254 … (操作 2 使用刀具 1 和平面 1) T01 M06 G52 X0 Y0 Z0 B90 C0 G254 … |
使用参数进给
|
选项 |
结果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G01 X.. Y.. F200 … |
|
是 |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |

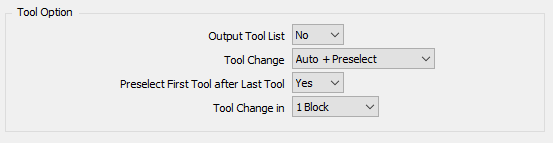

刀具选项部分
|
输出刀具列表
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (开始刀具列表) (T01 端铣刀 D10) (T02 钻头 D08) … (结束刀具列表) … |
换刀
|
选项 |
结果 |
|
手动 |
… M00 … |
|
自动 |
… T01 M06 … |
|
自动 + 预选 |
… T01 M06 T02 … |
在上一把刀具后预选第一把刀具
|
选项 |
结果 |
|
否 |
(第一次操作) T01 M06 T02 … (最后一次操作) T05 M06 … M30 |
|
是 |
(第一次操作) T01 M06 T02 … (最后一次操作) T05 M06 T01 … M30 |
换刀在
|
选项 |
结果 |
|
1 个块 |
… T01 M06 … |
|
2 个块 |
… T05 M06 … |

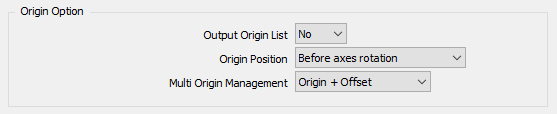

原点选项部分
|
输出原点列表
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (开始原点列表) (G54) (G55) (结束原点列表) … |
原点位置
|
选项 |
结果 |
|
轴旋转后 |
B0.C0. … G54 G52 X0. Y0. Z0 |
|
轴旋转前 |
G54 G52 X0.Y0.Z0 …. B0.C0.E
|
多原点管理
|
选项 |
结果 |
|
仅原点 |
% O1000 … G54 … |
|
原点 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
无 MTE：
如果选项设置为“仅原点”，则对于零件上定义的每个原点，我们将输出不同的 G 代码，G54，然后是 G55、G56……这意味着您受 CNC 管理的原点数量的限制。如果您可以拥有更多原点，则必须使用第二个选项“原点 + 偏移”。
如果选项设置为“原点 + 偏移”，则仅输出 G54 并使用 G52 进行偏移。
有 MTE：
原点可以在原点名称中定义，语法如下“$G54_”。这意味着 G54 将在 NC 程序中使用。如果没有定义解码名称，它将输出默认原点 G54。
如果使用“原点 + 偏移”，则必须仅对所有操作使用一个原点，因为所有偏移都从参考平面原点或单个原点计算。
您可以在下划线后添加任何文本来识别您的偏移“$G54_Up”、“$G54_Right”……
冷却液选项部分
|
冷却液激活位置
|
选项 |
结果 |
|
随主轴 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
随平面移动 |
… T01 M06 S8000 M3 G00 X.. Y.. M08 G43 H1 Z.. … |
|
随插入移动 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
铣削 5X 页面

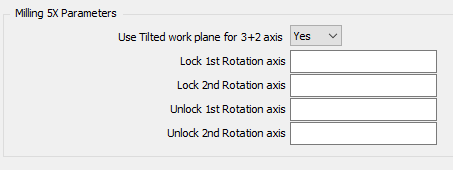

铣削 5X 参数
|
为 3+2 轴使用倾斜工作平面
|
选项 |
结果 |
|
否 |
… T01 M06 C180 B-90 … |
|
是 |
… … T01 M06 C180 B-90 G254 … … |
旋转轴
|
选项 |
结果 |
选项 |
结果 |
|
锁定 1 st 旋转轴 |
锁定 2 nd 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解锁 1 st 旋转轴 |
解锁 2 nd 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |

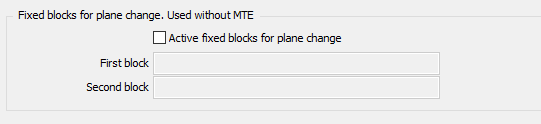

用于平面更改的固定块（无 MTE 时使用）
|
激活用于平面更改的固定块
仅当机床配置中未定义运动学时才使用此选项。
|
选项 |
结果 |
|
勾选 |
如果发生平面更改，将输出定义的固定块。 |
|
取消勾选 |
发生平面更改时，将输出标准块。 G0 G91 G28 Z0 |
第一个和第二个块
为避免标准输出，请勾选选项以激活固定块，并保持第一个和第二个块字段为空。
|
选项 |
结果 |
|
空 |
… … |
|
“G00 Z100” |
… G00 Z100 … |

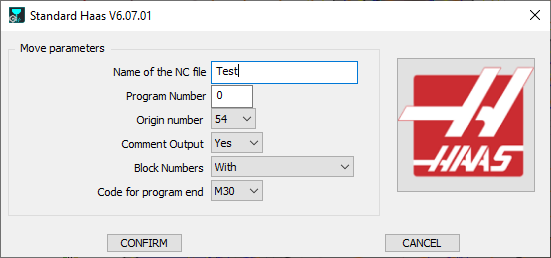

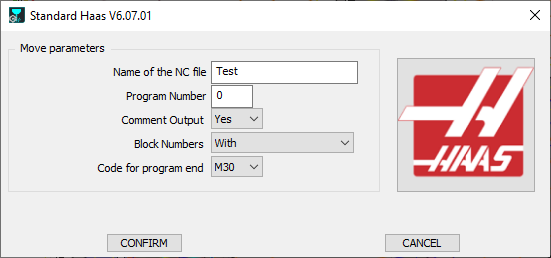

启动页面
|
已定义机床运动学 |
未定义机床运动学 |
|
|
NC 文件名
在此定义生成的 NC 文件名。扩展名必须在 MCF 配置中定义。
程序号
如果定义为 0，则程序名将设置为 1。
|
选项 |
结果 |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
注释输出
|
选项 |
结果 |
|
否 |
… T01 M06 … |
|
是 |
… (面铣) (端铣刀 D12) T01 M06 … |
原点编号
仅当机床文件中未定义运动学时才使用此参数。该参数定义 NC 程序中使用的第一个原点。
如果“处理多原点”参数设置为“仅原点”，则在平面更改时原点编号会递增。
|
选项 |
直到 8055 的结果 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
注释输出
|
选项 |
结果 |
|
否 |
… T01 M06 … |
|
是 |
… (面铣) (端铣刀 D12) T01 M06 … |
程序块编号
|
选项 |
结果 |
|
使用 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
不使用 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
仅换刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程序结束代码
|
选项 |
结果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
