标准包含三个配置页面来管理所有可用的选项： 第一个页面“CNC 控制器”是关于 CNC 选项的。 第二个页面“铣削”允许为铣削、刀具、冷却液和原点调整输出。 第三个页面“铣削”是关于 5 轴参数的。 |
|

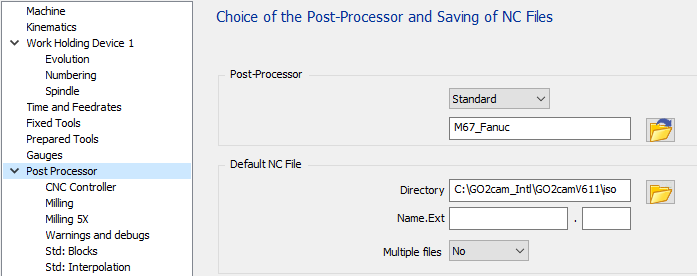

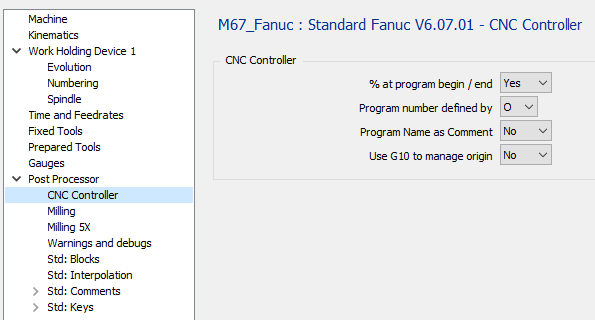

CNC 控制器页面
CNC 控制器部分
|
程序开始/结束时的百分比
|
选项 |
结果 |
|
否 |
O1000 … M30 |
|
是 |
% O1000 … M30 % |
程序号定义为
|
选项 |
结果 |
|
O |
% O 1000 … M30 % |
|
: |
% : 1000 … M30 % |
程序名作为注释
|
选项 |
结果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 (零件名称) … M30 % |
使用 G10 管理原点
|
选项 |
结果 |
|
否 |
% O1000 … M30 % |
|
是 |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … M30 % |
铣削页面

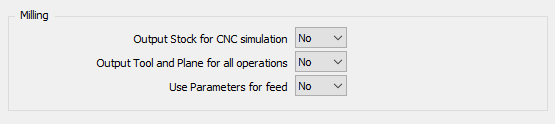

铣削部分
|
为 CNC 仿真输出毛坯
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … |
为所有操作输出刀具和平面
|
选项 |
结果 |
|
否 |
(操作 1 使用刀具 1 和平面 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (操作 2 使用刀具 1 和平面 1) … |
|
是 |
(操作 1 使用刀具 1 和平面 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … (操作 2 使用刀具 1 和平面 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … |
使用参数作为进给
|
选项 |
结果 |
|
否 |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
是 |
#1 = 200 #2 = 160 T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … |

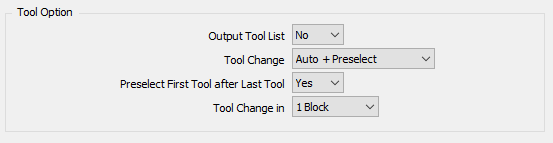

刀具选项部分
|
输出刀具列表
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (刀具列表开始) (T01 端铣刀 D10) (T02 钻头 D08) … (刀具列表结束) … |
换刀
|
选项 |
结果 |
|
手动 |
… M00 … |
|
自动 |
… T01 M06 … |
|
自动 + 预选 |
… T01 M06 T02 … |
在上一把刀之后预选第一把刀
|
选项 |
结果 |
|
否 |
(第一次操作) T01 M06 T02 … (最后一次操作) T05 M06 … M30 |
|
是 |
(第一次操作) T01 M06 T02 … (最后一次操作) T05 M06 T01 … M30 |
换刀在
|
选项 |
结果 |
|
1 个块 |
… T01 M06 … |
|
2 个块 |
… T05 M06 … |

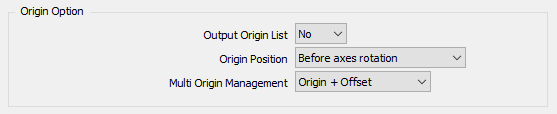

原点选项部分
|
输出原点列表
|
选项 |
结果 |
|
否 |
% O1000 … |
|
是 |
% O1000 (原点列表开始) (G54) (G55) (原点列表结束) … |
原点位置
|
选项 |
结果 |
|
轴旋转后 |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
轴旋转前 |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
多原点管理
|
选项 |
结果 |
|
仅原点 |
% O1000 … G54 … |
|
原点 + 偏移 |
% O1000 … G54 G52 X10 Y20 Z10 … |
无 MTE：
如果选项设置为“仅原点”，则零件上的每个原点将输出不同的 G 代码，G54，然后是 G55、G56… 这意味着您受 CNC 管理的原点数量的限制。如果您可以拥有更多原点，则必须使用第二个选项“原点 + 偏移”。
如果选项设置为“原点 + 偏移”，则仅输出 G54 并使用 G158 进行偏移。
有 MTE：
原点可以在原点名称中定义，语法如下：“$G54_”。这意味着 G54 将在 NC 程序中使用。如果没有定义解码名称，则输出默认原点 G54。
如果使用“原点 + 偏移”，则必须只为所有操作使用一个原点，因为所有偏移都从参考平面原点或单个原点计算。
您可以在下划线后添加任何文本来识别您的偏移量：“$G54_Up”、“$G54_Right”……
对于 5 轴机床：
如果设置输出，则原点偏移量将使用倾斜平面函数 G68.1 输出。这意味着不输出 G52。
冷却液选项部分
|
冷却液激活位置
|
选项 |
结果 |
|
随主轴 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
随平面移动 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
随下切移动 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
铣削 5X 页面

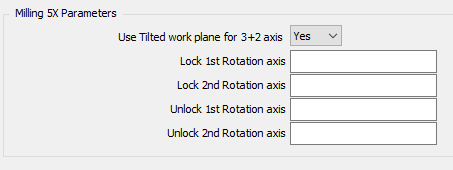

铣削 5X 参数
|
为 3+2 轴使用倾斜工作平面
|
选项 |
结果 |
|
否 |
… T01 M06 C180 B-90 … |
|
是 |
… T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
旋转轴
|
选项 |
结果 |
选项 |
结果 |
|
锁定 1 st 旋转轴 |
锁定 2 nd 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解锁 1 st 旋转轴 |
解锁 2 nd 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |

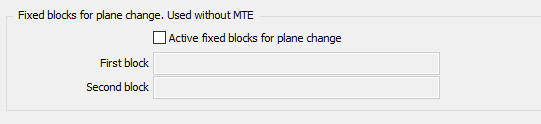

用于平面更改的固定块（无 MTE 时使用）
|
激活用于平面更改的固定块
此选项仅在机床配置中未定义运动学时使用。
|
选项 |
结果 |
|
勾选 |
如果发生平面更改，将输出定义的固定块 |
|
取消勾选 |
发生平面更改时将输出标准块。 G00 G91 G28 Z0 |
第一和第二块
为避免标准输出，请勾选选项以激活固定块，并保持第一和第二块字段为空。
|
选项 |
结果 |
|
空 |
… … |
|
“G00 Z100” |
… G00 Z100 … |
启动页面
|

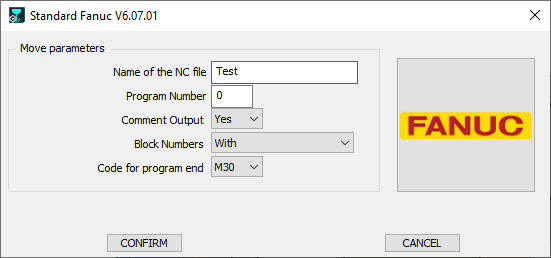

已定义机床运动学 |

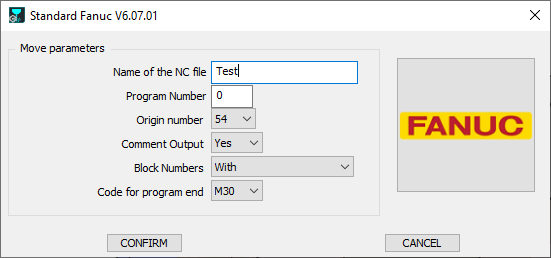

未定义机床运动学 |
|
|
NC 文件名
在此处定义生成的 NC 文件名。扩展名必须在 MCF 配置中定义。
程序号
如果定义为 0，则程序名将设置为 1。
|
选项 |
结果 |
|
0 |
% O1 … |
|
“10” |
% O10 … |
|
“1234” |
% O1234 … |
原点编号
此参数仅在机床文件中未定义运动学时使用。该参数定义 NC 程序中使用的第一个原点。
如果处理多原点的参数设置为“仅原点”，则在平面更改时原点编号会递增。
|
选项 |
结果直到 8055 |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
注释输出
|
选项 |
结果 |
|
否 |
… T1 M6 … |
|
是 |
… (面铣) (端铣刀 D12) T01 M06 … |
块号
|
选项 |
结果 |
|
有 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
无 |
O1000 T01 M06 G0 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
仅换刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程序结束代码
|
选项 |
结果 |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
