标准包含三个配置页面来管理所有可用选项： 第一个页面“CNC 控制器”是关于 CNC 选项的。 第二个页面“铣削”允许为铣削、刀具、冷却液和原点调整输出。 第三个页面“铣削”是关于 5 轴参数的。 |
|
CNC 控制器页面

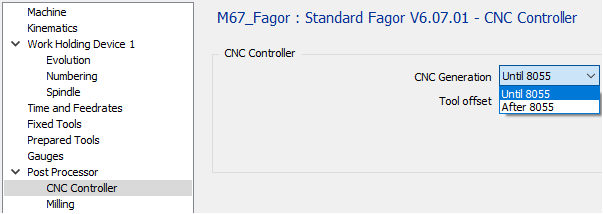

CNC 生成
|
选项 |
结果 |
|
|
直到 8055 |
某些输出是为了遵守 Fagor 8050 和 8055 的编程。 |
|
|
8055 之后 |
某些输出是为了遵守 Fagor 8060 及之后版本的编程。 |
例如，程序开始、固定循环和倾斜工件平面的输出是不同的。

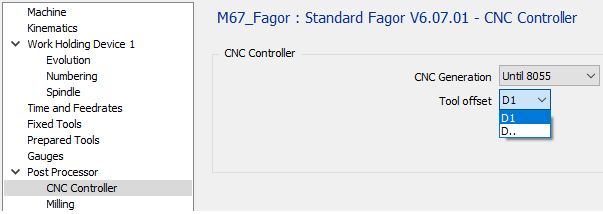

刀具补偿
对于选项“D..”，刀具补偿在循环的技术页面读取
|
选项 |
结果 |
|
|
D1 |
….T01 D0 1 … …T10 D0 1 … |
|
|
D.. |
…T01 D0 1 … …T10 D 10 … |
铣削页面
铣削部分

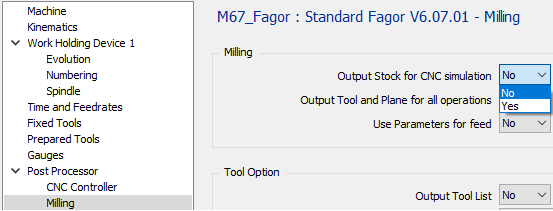

为 CNC 仿真输出毛坯
对于 Fagor 后处理器的此选项没有输出
|
选项 |
结果 |
|
|
否 |
%1000 … |
|
|
是 |
%1000 … |

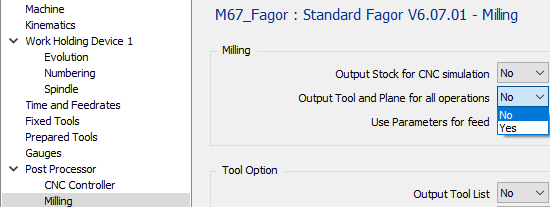

为所有操作输出刀具和平面
|
选项 |
结果 |
|
|
否 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;OP 2 WITH TOOL 1 AND PLANE 1 … |
|
|
是 |
;OP 1 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. Q.. … ;OP 2 WITH TOOL 1 AND PLANE 1 T01 M06 G49 X.. Y.. Z.. Q.. R.. S.. … |

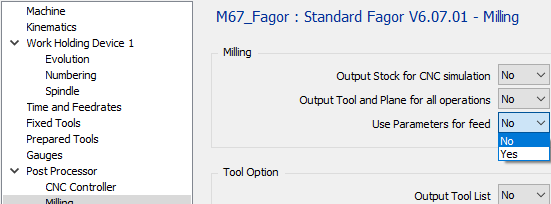

使用参数进给
|
选项 |
结果 |
|
|
否 |
T1 M6 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … |
|
|
是 |
P1 = 200 P2 = 160 T01 M06 G0 X.. Y.. G43 H1 Z.. Z-.. FP2 G1 X.. Y.. FP1 … |
刀具选项部分

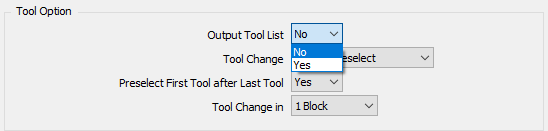

输出刀具列表
|
选项 |
结果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;START TOOL LIST ;T01 END MILL D10 ;T02 DRILL D08 … ;END TOOL LIST … |

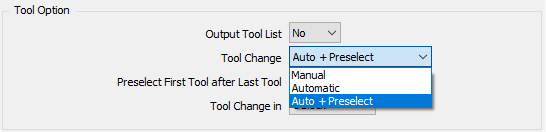

换刀
|
选项 |
结果 |
|
|
手动 |
… M00 … |
|
|
自动 |
… T01 M06 … |
|
|
自动 + 预选 |
… T01 M06 T02 … |

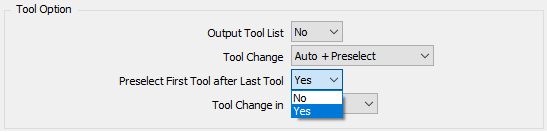

在最后一把刀之后预选第一把刀
|
选项 |
结果 |
|
|
否 |
;FIRST OPERATION T01 M06 T02 … ;LAST OPERATION T05 M06 … M30 |
|
|
是 |
;FIRST OPERATION T01 M06 T02 … ;LAST OPERATION T05 M06 T01 … M30 |

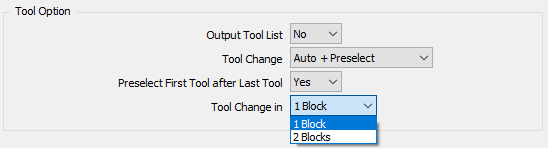

换刀在
|
选项 |
结果 |
|
|
1 个块 |
… T01 M06 … |
|
|
2 个块 |
… T05 M06 … |
原点选项部分

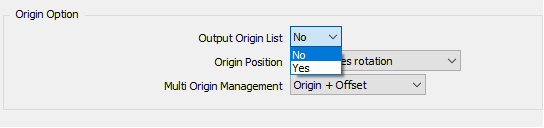

输出原点列表
|
选项 |
结果 |
|
|
否 |
% O1000 … |
|
|
是 |
% O1000 ;START ORIGIN LIST ;G54 ;G55 ;END ORIGIN LIST … |
原点位置
|
选项 |
结果 |
|
轴旋转后 |
… G49 X0. Y0. Z0. Q0 R0. S0 G54 |
|
轴旋转前 |
G54 … G49 X0. Y0. Z0. Q0 R0. S0 |

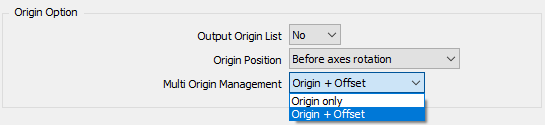

多原点管理
|
选项 |
结果 |
|
|
仅原点 |
% O1000 … G54 … |
|
|
原点 + 偏移 |
% O1000 … G54 G158 X10 Y20 Z10 … |
无 MTE：
如果选项设置为“仅原点”，则对于零件上定义的每个原点，我们将输出不同的 G 代码，G54，然后是 G55、G56… 这意味着您受 CNC 管理的原点数量的限制。如果您可以拥有更多原点，则必须使用第二个选项“原点 + 偏移”
如果选项设置为“原点 + 偏移”，则仅输出 G54 并使用 G158 进行偏移
G158 功能仅适用于 CNC 8060 及之后版本。
有 MTE：
原点可以在原点名称中使用以下语法定义“$G54_”。这意味着 G54 将在 NC 程序中使用。如果未定义解码名称，则输出默认原点 G54。
如果使用“原点 + 偏移”，则必须仅为所有操作使用一个原点，因为所有偏移都是从参考平面原点或单个原点计算的。
您可以在下划线后添加任何文本来识别您的偏移量“$G54_Up”、“$G54_Right”……
对于 5 轴机床：
原点偏移量通过倾斜工件平面函数 G49 或 #CS 输出（如果设置为输出）。这意味着不输出 G158。

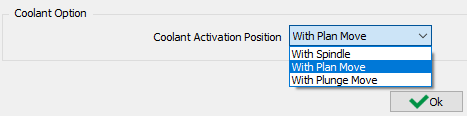

冷却液选项部分
冷却液激活位置
|
选项 |
结果 |
|
|
随主轴 |
… T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … |
|
|
随平面移动 |
… T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … |
|
|
随插入移动 |
… T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … |
铣削 5X 页面

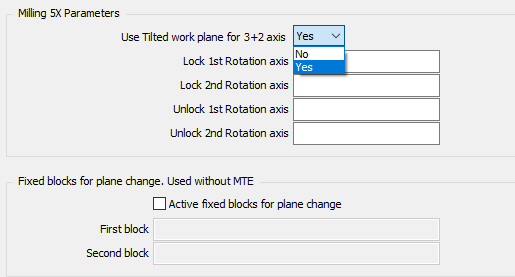

铣削 5X 参数
对 3+2 轴使用倾斜工件平面
倾斜工件平面默认通过欧拉角输出。对于 Fagor CNC，欧拉角是围绕 Z 再围绕 Y 再围绕 Z 旋转的。
|
选项 |
结果 直到 8055 |
结果 8055 之后 |
|
|
否 |
… T01 M06 C180 A-90 … |
||
|
是 |
… T01 M06 G49 X.. Y.. Z.. Q-90 R180 S0 … |
… T01 M06 #CS NEW[1][MODE 2,-90,180,0] #TOOL ORI … |
|
旋转轴
|
|||
|
选项 |
结果 |
选项 |
结果 |
|
锁定 1 st 旋转轴 |
锁定 2 nd 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M10” |
… C180 M10 … |
“M12” |
… B-90 M12 … |
|
解锁 1 st 旋转轴 |
解锁 2 nd 旋转轴 |
||
|
空 |
… C180 … |
空 |
… B-90 … |
|
“M11” |
… M11 C180 … |
“M13” |
… M13 B-90 … |

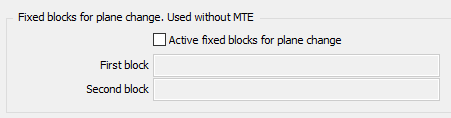

用于平面更改的固定块（未使用 MTE 时）
|
|
激活用于平面更改的固定块
此选项仅在机床配置中未定义运动学时使用。
|
选项 |
结果 |
|
勾选 |
如果存在平面更改，则会输出定义的固定块 |
|
取消勾选 |
如果存在平面更改，则不输出任何块。 |
第一个和第二个块
|
选项 |
结果 |
|
空 |
… … |
|
“G0 Z100” |
… G00 Z100 … |

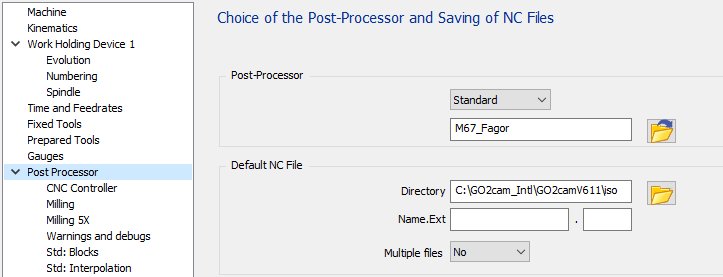

启动页面
|

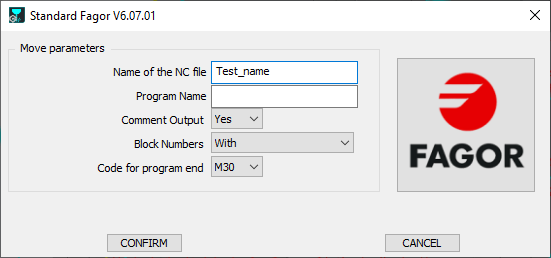

定义了机床运动学 |

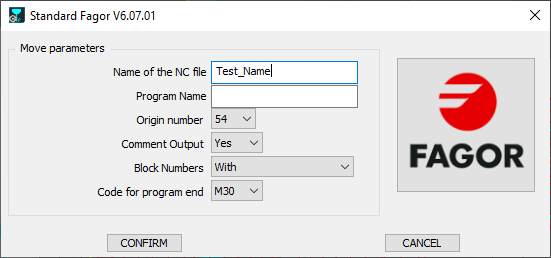

未定义机床运动学 |
|
|
NC 文件名
在此处定义生成的 NC 文件名。扩展名必须在 MCF 配置中定义。
程序号
如果定义了空文本，程序名将设置为 1。
|
选项 |
结果 直到 8055 |
结果 8055 之后 |
|
空 |
% 1 , MX, … |
% 1 … |
|
“PROG1” |
% PROG1 , MX, … |
% PROG1 … |
原点号
此参数仅在机床文件中未定义运动学时使用。该参数定义 NC 程序中使用的第一个原点。
如果处理多原点的参数设置为“仅原点”，则在平面更改时原点号会递增。
|
选项 |
结果 直到 8055 |
|
54 |
%1, MX, T01 M06 G54 … |
|
55 |
%1, MX, T01 M06 G55 … |
注释输出
|
选项 |
结果 |
|
否 |
… T01 M06 … |
|
是 |
… ;FACING ;END MILL D12 T01 M06 … |
块号
|
选项 |
结果 |
|
带 |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … N50 T02 M6 N55 G00 X.. Y.. N60 G43 Z.. H2 … |
|
不带 |
O1000 T01 M06 G00 X.. Y.. G43 Z.. H1 … T02 M06 G00 X.. Y.. G43 Z.. H2 … |
|
仅换刀 |
O1000 N5 T01 M06 G00 X.. Y.. G43 Z.. H1 … N10 T02 M06 G00 X.. Y.. G43 Z.. H2 … |
程序结束代码
|
选项 |
结果 |
|
M30 |
… M30 % |
|
M02 |
… M02 % |
