定义


凹槽特征可用于设计具有指定操作列表的标准或定制凹槽。

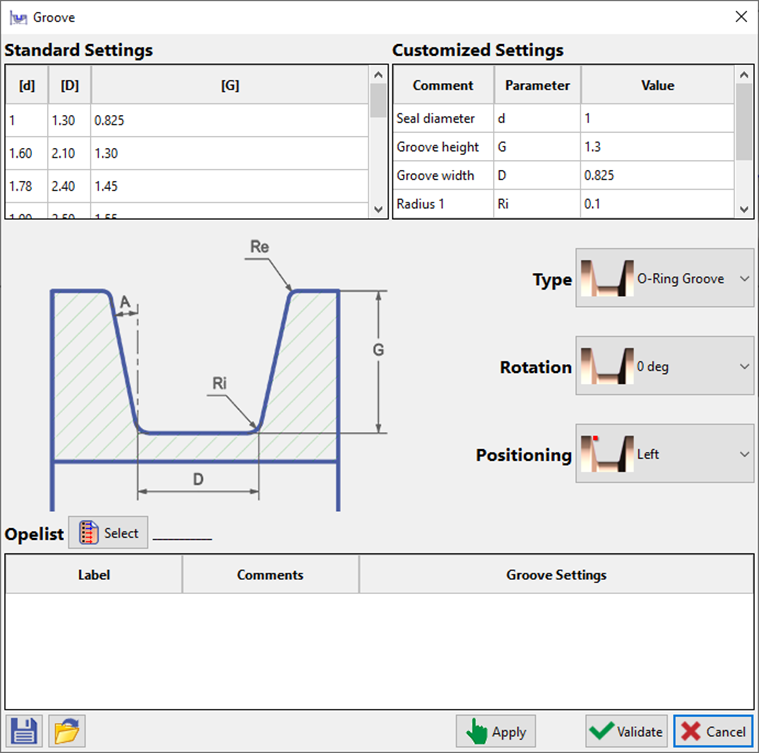

对话框介绍

在凹槽特征中，您可以找到：

  1. 标准设置 ：该命令具有符合‘DIN 标准’的默认设置，确保凹槽尺寸、角度、半径和公差符合行业规范和法规。

  2. 定制设置 ：该命令允许用户根据其特定要求定制凹槽参数。这包括调整凹槽宽度、深度、角度、半径、倒角尺寸和公差等参数的能力。

  3. 指定操作列表 ：该命令与操作列表集成，操作列表是生产零件所需的加工操作列表。这确保了凹槽操作在制造过程中得到正确排序。

  4. 保存和加载用户偏好设置 ：该命令为用户提供了将定制凹槽设置保存为预设以供将来使用，以及加载先前保存的预设的选项。


通过整合这些功能，新命令可以提供符合标准的凹槽生成和定制加工要求的灵活性，从而提高用户的生产力和效率。

如何使用操作列表？

以下是定义操作列表并在凹槽特征命令中使用它的工作流程：

创建操作列表

从文本菜单中，使用 操作列表 > 创建 创建一个空的操作列表。重命名它，并使用右键单击添加一个直接凹槽操作（ 添加 > 车削 > 沟槽 > 直接 )

参见 操作列表管理器 了解有关操作列表创建的更多详细信息。

设置操作列表参数

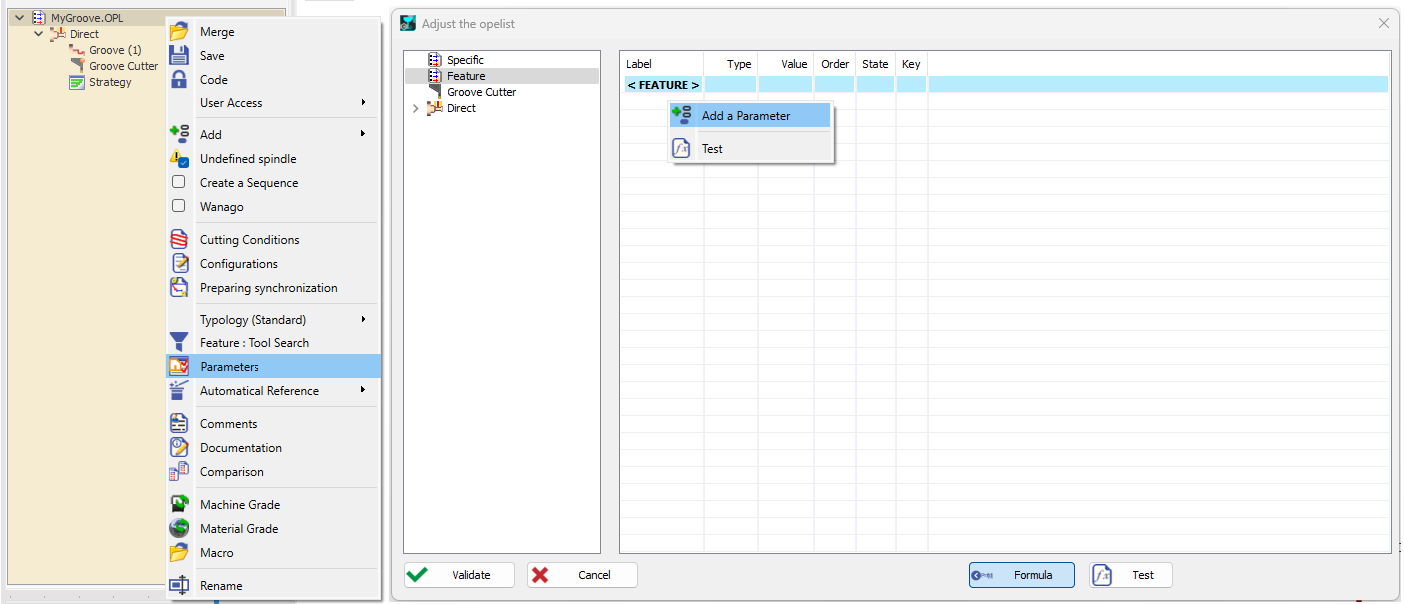

右键单击操作列表名称以访问操作列表参数。

单击公式按钮以显示高级参数。

单击特征以显示特征参数，然后右键单击参数列表以添加参数。


然后添加两个距离参数，宽度和半径，并将其 KEY 字段设置为 WIDTH 和 RADIUS。

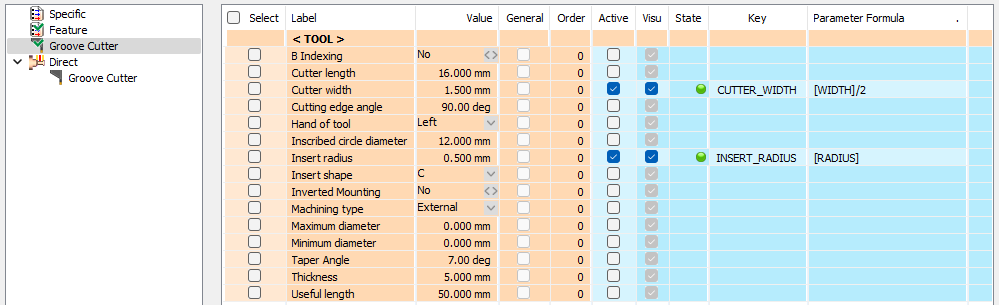

最后，在凹槽刀具参数中，将刀具宽度和刀片半径链接到先前创建的特征参数。


单击验证以确认参数并关闭对话框。

然后单击操作列表管理器中的验证以保存您的操作列表。

使用操作列表

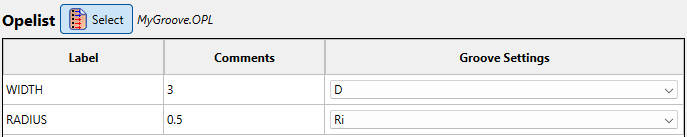

创建后，操作列表将在凹槽特征命令中可见并可被选择。现在可以将凹槽参数链接到操作列表特征参数 WIDTH 和 RADIUS，以设置刀具宽度和刀片半径。


加工

现在可以通过使用 车削 > 工件 > 2D 特征
