介绍
|
加工余量是定义在几何图形特殊位置的毛坯余量。 在加工过程中，除了标准毛坯余量外，还会考虑它；设置的参数称为 局部毛坯余量。 它定义在轮廓的一个或多个元素上，并适用于线段和圆弧。 |
可以在加工前后添加局部余量，之后需要重新执行以计算它。
创建加工余量
-
定义轮廓或单击选定的元素。
-
模式： 如果要为整个轮廓定义余量，请选择 轮廓。 如果要为某个特定元素定义余量，请选择 元素 .
-
根据轮廓的方向选择要留下的毛坯侧（“ 右 或 左 ).
-
在名为“ 厚度 .
-
Click on [2] 选择 下一个 元素（显示为粗线）并定义其上的余量。
-
Define each element the same way (you can also go back with [1] ).
If the element is an arc, you can choose between conic, isometric or not forced radius. -
按 Esc 键 进行验证，或选择 其他轮廓 如果您想在零件上定义其他要留下的毛坯。
-
If the machining was defined before the local stock, 单击 重新执行 以重新计算带有添加余量的加工循环。
特殊情况
-
键允许删除在轮廓上定义的所有局部余量。 初始化 橡皮擦
-
键允许删除在轮廓上定义的所有局部余量。 键允许您“避开”一个元素。例如，在不想粗加工的沟槽情况下使用（如下图所示，删除的元素显示为红叉）。 如果选择了“
-
选项，则无法在圆弧上定义余量。仅在轮廓情况下才可能。

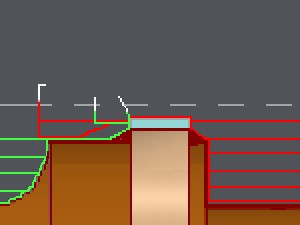

元素 单个元素上的局部余量
|

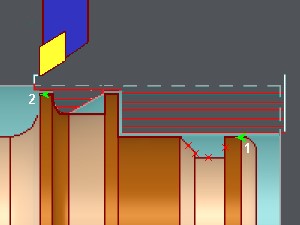

轮廓上的局部余量：带红叉的元素被“取消”。
|

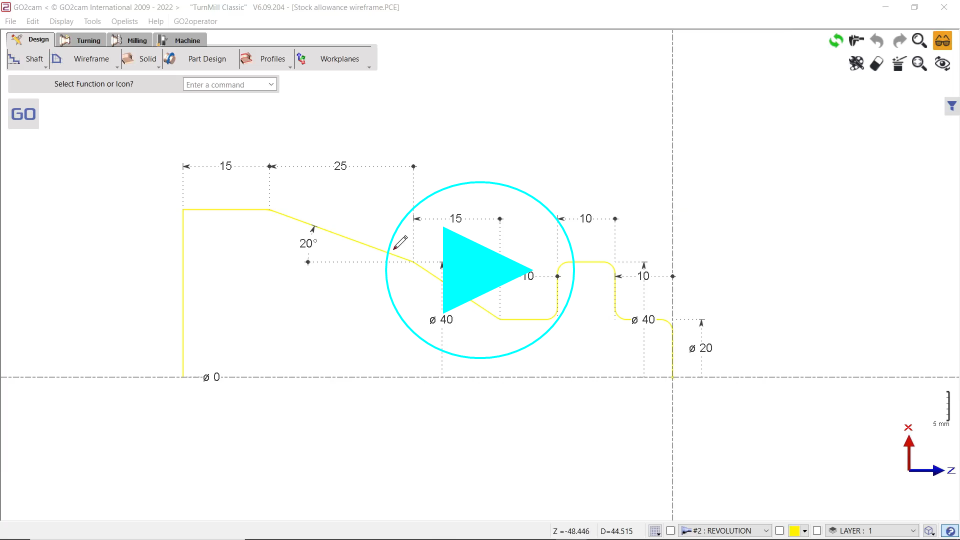

您可以在加工余量上观看视频：
|
|---|
|
|
