Giriş
Bu sayfa, bir freze makinesi için tek hareketli çeneli bir mengenenin nasıl oluşturulacağını açıklar.
|
|
Mengene Oluşturma
|

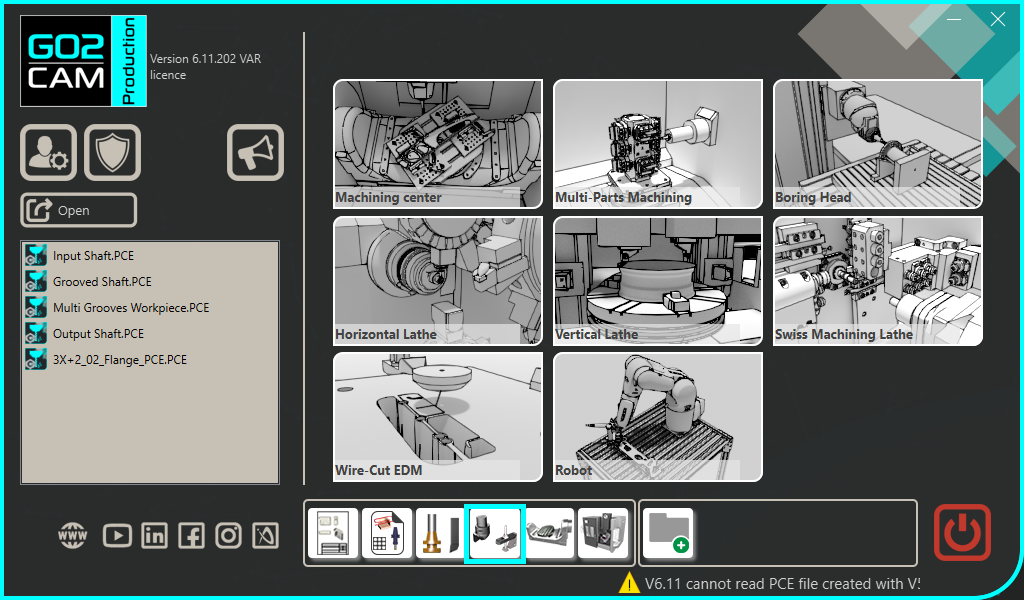

Ana Sayfada "Sıkma / Takım Tutucular" modülünü seçin. |
|
|
GO düğmesine tıklayın |
|
|

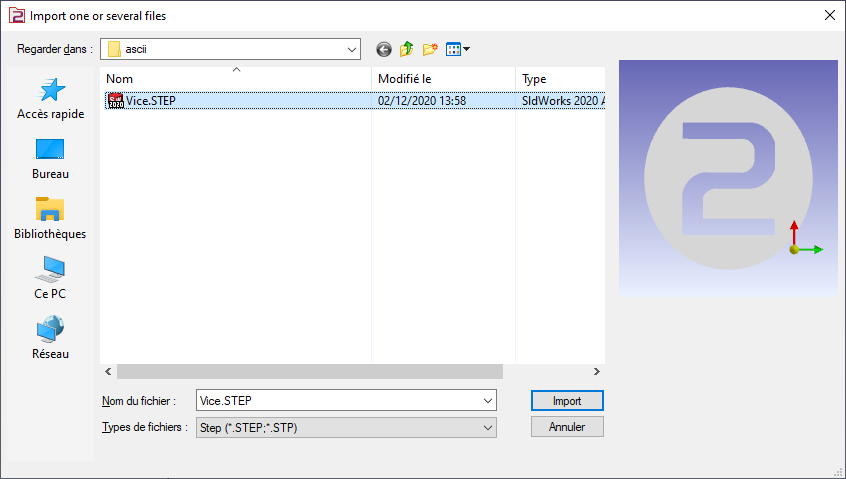

İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. Uygula'ya tıklayın |
|
|
Mengenenin yönünü belirlemek için düzlem yüzeyine tıklayın. Tıklanan yüzeyin Z ekseni normal vektör olacaktır. |
|
|
Orijin, başka bir işlem yapmadan doğrudan doğrulanabilir. |
|
|
Oluştur sekmesine, ardından "Mengene ve Kelepçeler" menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu belirlemek için takımı seçin |
|
|

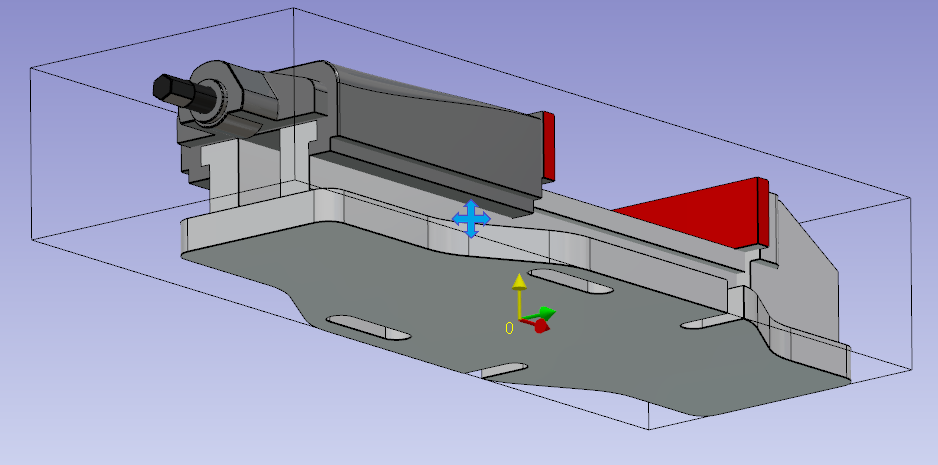

Eksen sistemi 0'ı tanımlayın.
Eksen sistemi, mengenenin monte edileceği iş parçası destek grubunun eksen sistemiyle eşleşecektir.
|
|
|
Eksen sistemi 1'i oluşturmak için aynı komutu yapın.
Eksen sistemi 1, mengenenin parçadaki konumunu ayarlarken kullanabileceğiniz nokta olacaktır. |
|
|
Bileşen vektörleri aracına tıklayın. |
|
|

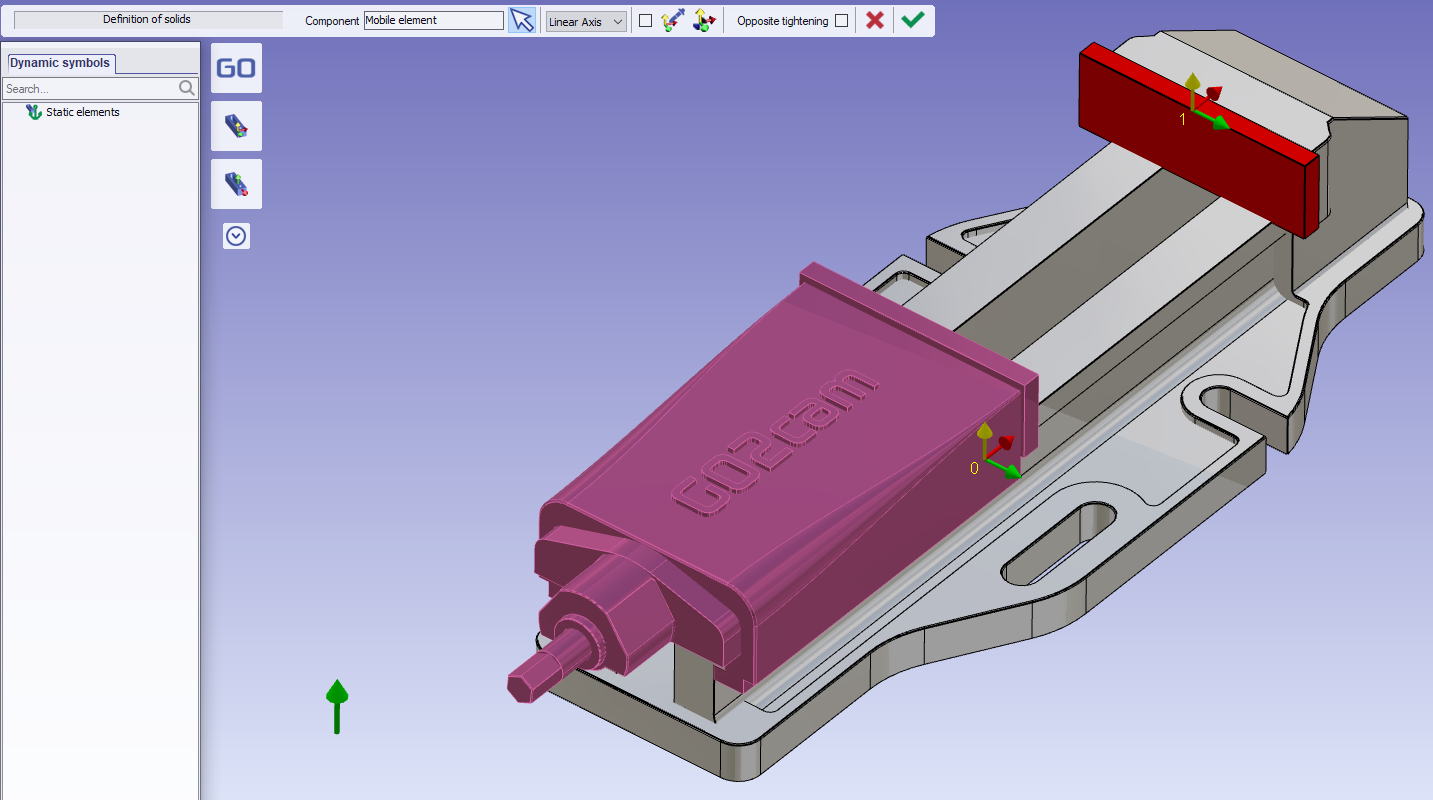

Lütfen hareketli elemanı seçin. Hareketli eleman olarak seçilmeyen tüm geometri sabit eleman olarak kabul edilecektir. |
|
|

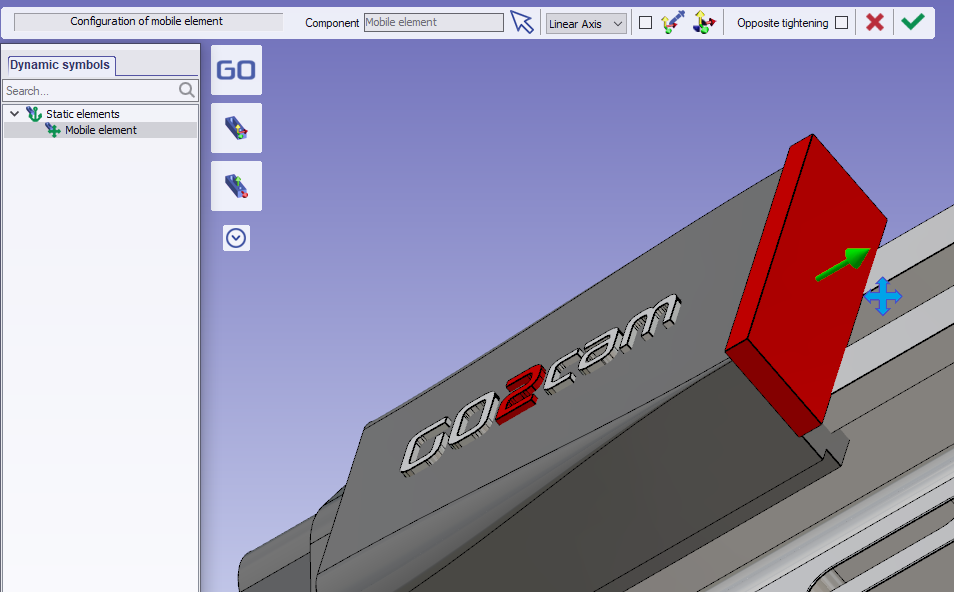

Hareket yönünü oluşturmak için araca tıklayın |
|
|

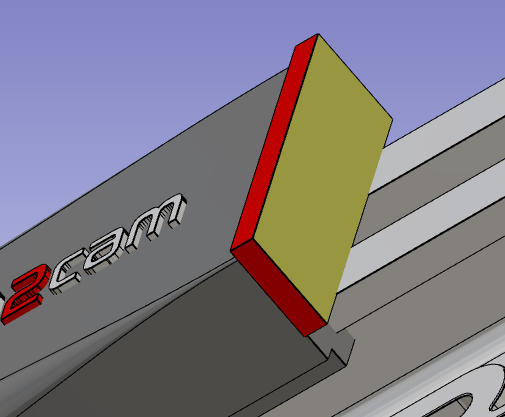

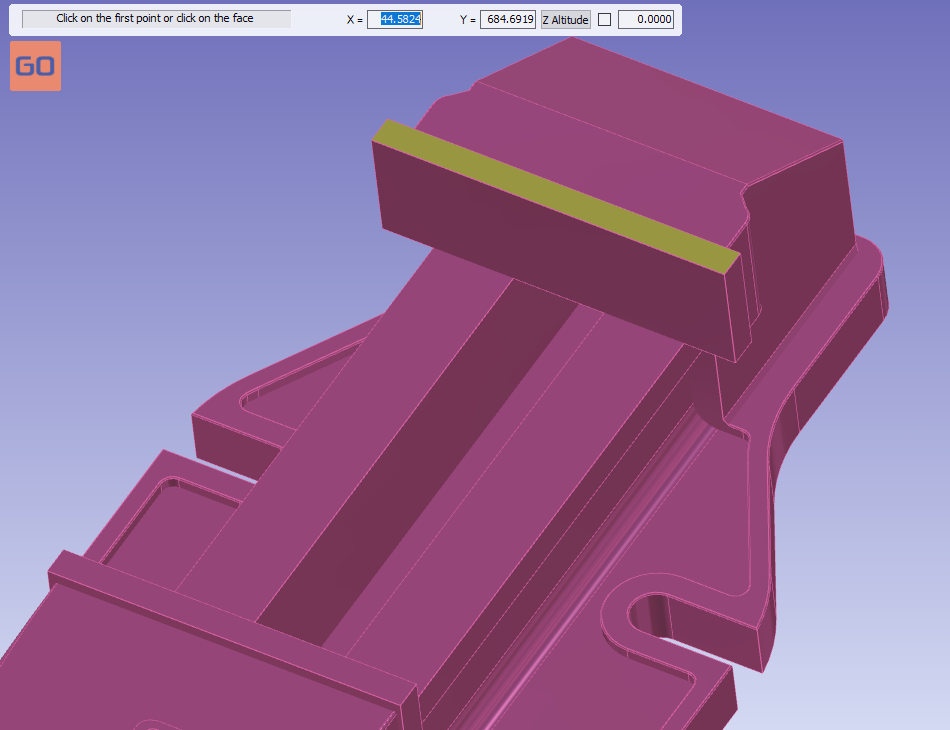

Hareketli çenenin yüzeyine tıklayın |
|
|
Hareketli eleman oluşturmayı doğrulayın |
|
|

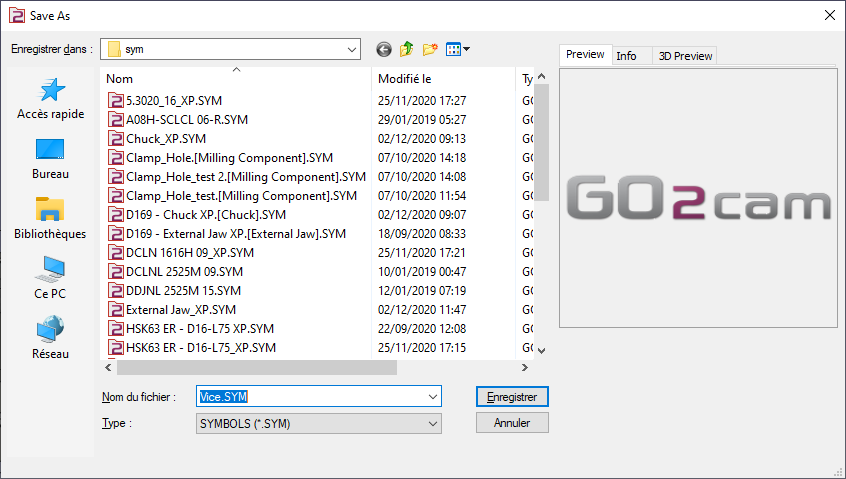

GO2cam'de kullanmak üzere dosyayı kullanıcının sembol klasörüne kaydedin. |
Anahtar noktalar
-

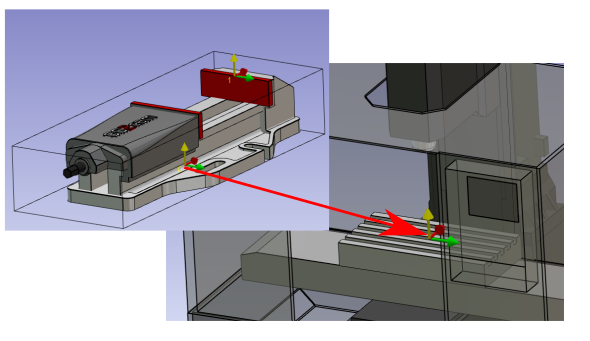

Eksen sistemi 0, makinenin iş parçası destek grubuna monte edilecektir.
-
Eksen sistemi 1, mengenenin stoğa konumlandırılması için kullanılacaktır.
Mengenenin stoğa konumlandırılması için birden fazla eksen sistemi tanımlanabilir. Bunu başarmak için ek eksen sistemleri ekleyin.
