Giriş

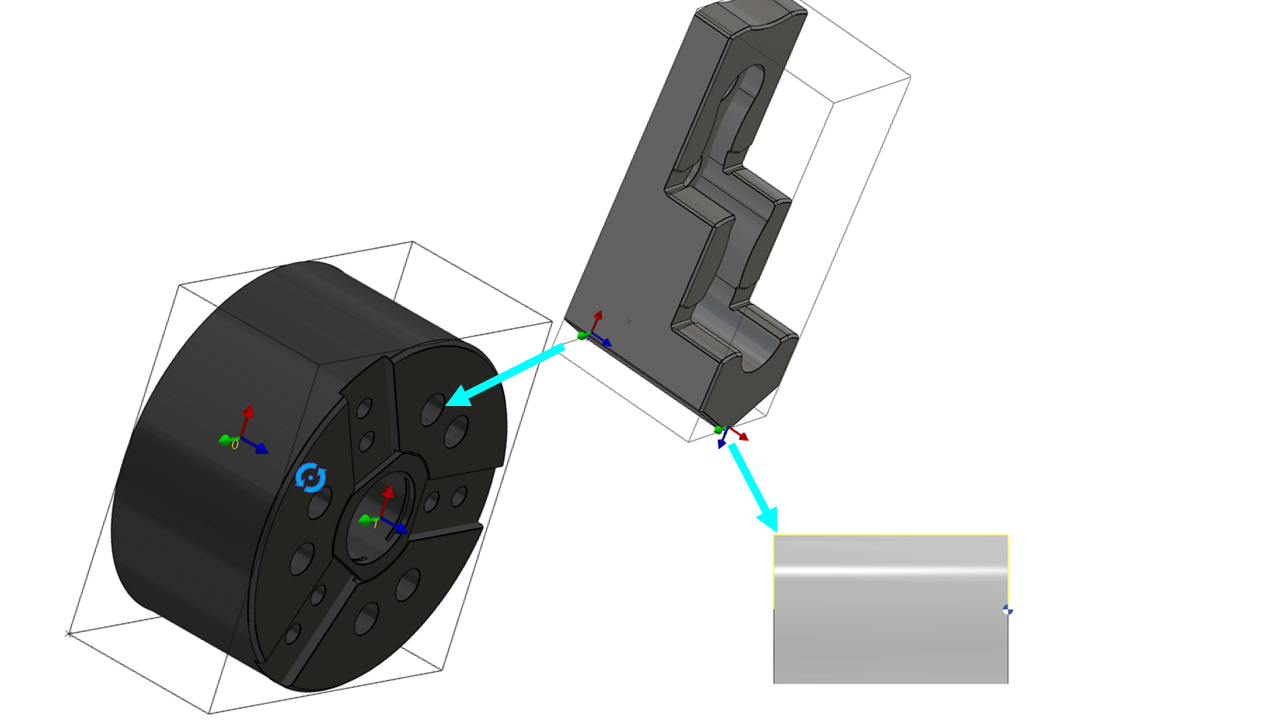

Bu sayfa, torna makinesi için bir aynaya monte edilecek harici bir ağızın nasıl oluşturulacağını açıklar.
|
|
|
Takımlar, semboller, makine vb. oluşturma süreci, etkileşimli eksen sistemi ile daha akıcı hale geldi.
|
|
Ağız Oluşturma
|

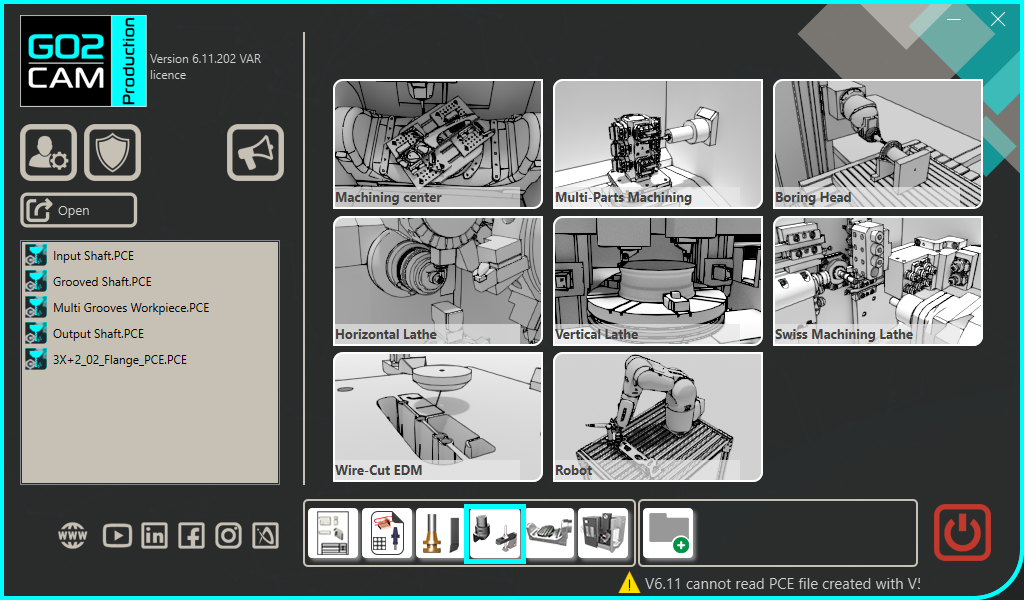

Ana Sayfada "Sıkma / Tutucular" modülünü seçin. |
|
|

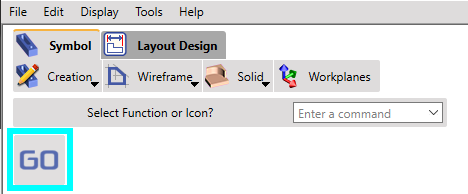

GO düğmesine tıklayın |
|
|

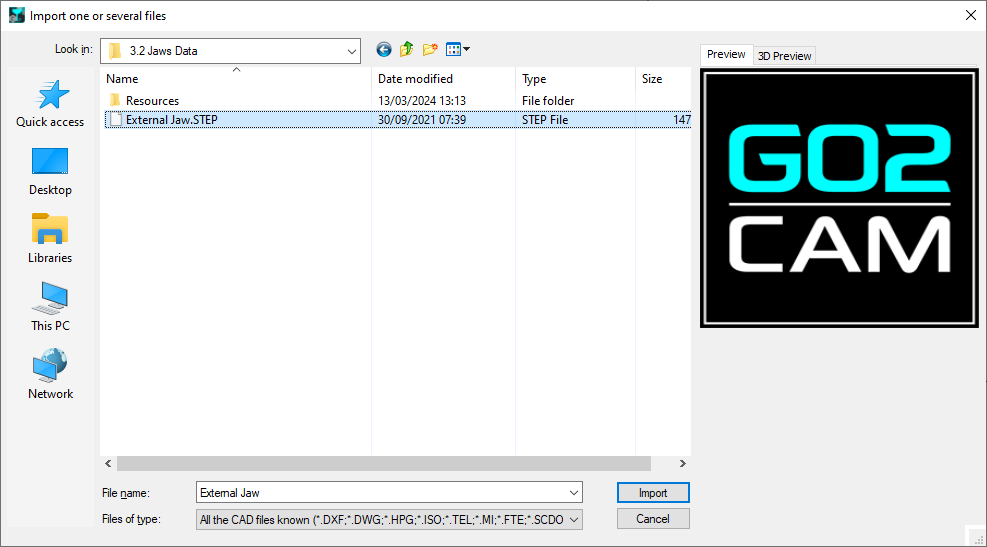

İçe aktarılacak dosyayı seçin |
|
|

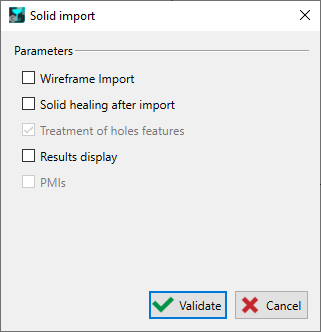

Katı modele uygulanacak içe aktarma seçeneğini seçin. "Uygula"ya tıklayın |
|
|

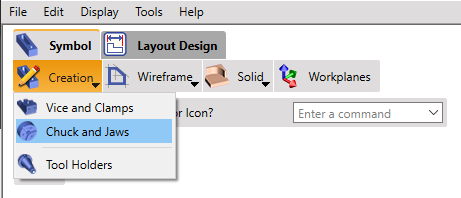

"Oluştur" sekmesine ve ardından "Ayna ve Ağızlar" menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|

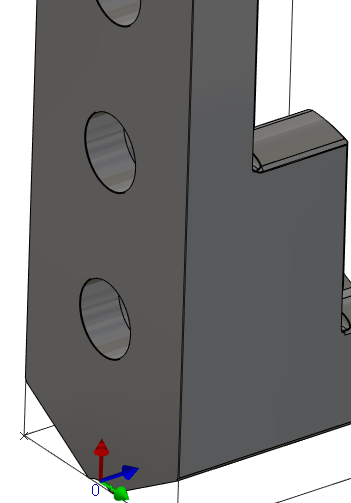

Eksen sistemi 0'ı tanımlayın.
Eksen sisteminin orijini, aynanın eksen sistemi 1'i ile eşleşecek yüzeyi tanımlar.
X ve Z eksenleri, aynanın eksen sistemi 1'inin X ve Z eksenleriyle eşleşecek şekilde tanımlanmalıdır. |
|
|

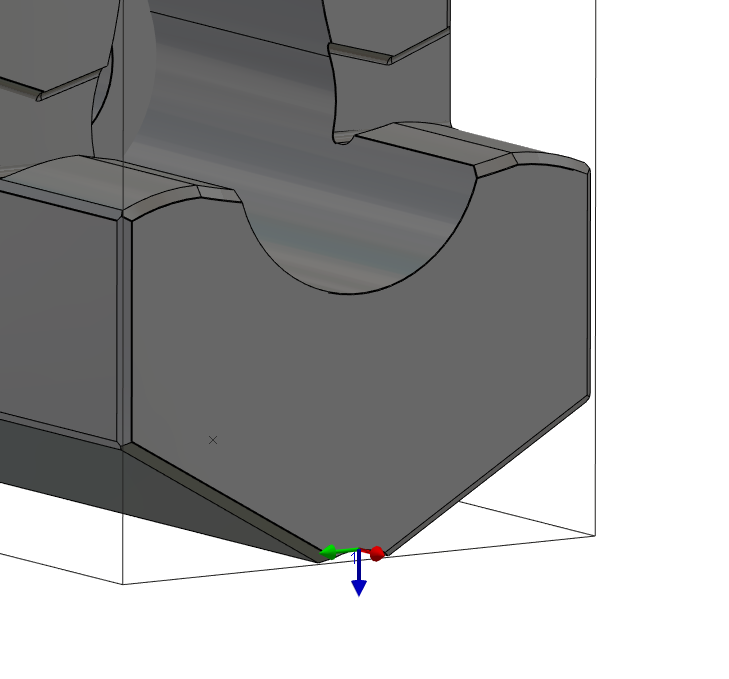

Eksen sistemi 1'i oluşturmak için aynı komutu yapın. Orijin konumu sıkma konumunu tanımlayacaktır. Bu, şim kalınlığı 0 olarak ayarlanmışsa stoğun arkasının bu konumda olacağı anlamına gelir. Y ekseni, eksen sistemi 0'ın Y ekseni ile hizalanmalıdır. Z ekseni sıkma yönünü tanımlar. Bu, stok yönünde olmalıdır. |
|
|

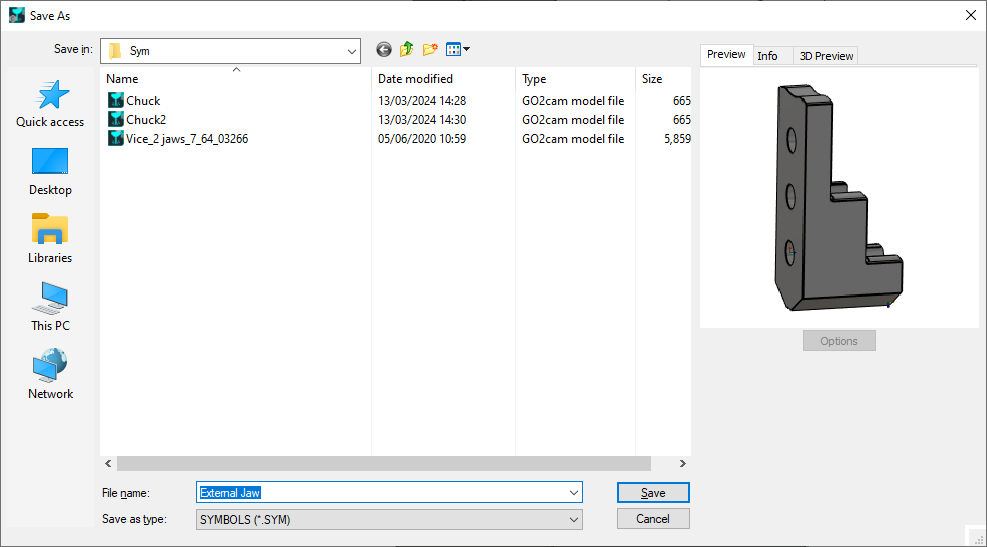

GO2cam'de kullanmak üzere dosyayı kullanıcının sembol klasörüne kaydedin. |
|
Anahtar noktalar
-
Eksen sistemi 0'ın orijini, aynanın eksen sistemi 1'indeki ağzın Z konumunu tanımlar.
-
Eksen sistemi 0'ın X ve Z eksenleri, aynanın eksen sistemi 1'inin X ve Z eksenleriyle hizalanacaktır.
-
Eksen sistemi 1, stok için sıkma konumunu tanımlar. Y ekseni, eksen sistemi 0'ın Y ekseniyle eşleşmelidir. Z ekseni sıkma yönünü gösterir, harici sıkma için eksen sistemi 1'in X eksenine zıt ve dahili sıkma için aynı yönde hizalanır.
-
Eksen sisteminin orijin noktası, stok için Z konumunu tanımlar. Şim kalınlığı 0 olarak ayarlanmışsa, stoğun arkası orijinle hizalanır.
Birden fazla sıkma konumu gerekiyorsa, bir ağızda birden fazla sıkma noktası tanımlanabilir. Bunu yapmak için ağızda ek eksen sistemleri oluşturun.
|
|
