Giriş
Bu sayfa, torna makinesi için bir ayna oluşturmayı açıklar.
|
|
|
Takımlar, semboller, makineler vb. için oluşturma süreci, eksenlerin etkileşimli sistemiyle daha akıcı hale geldi.
|
|
Ayna Oluşturma
|

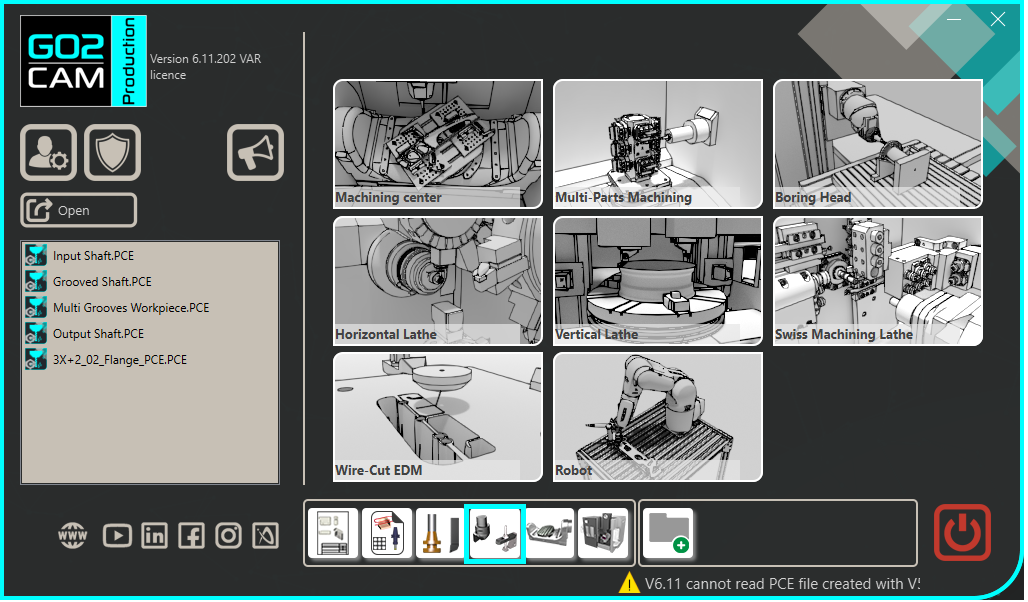

Ana Sayfada "Sıkma / Takım Tutucular" modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

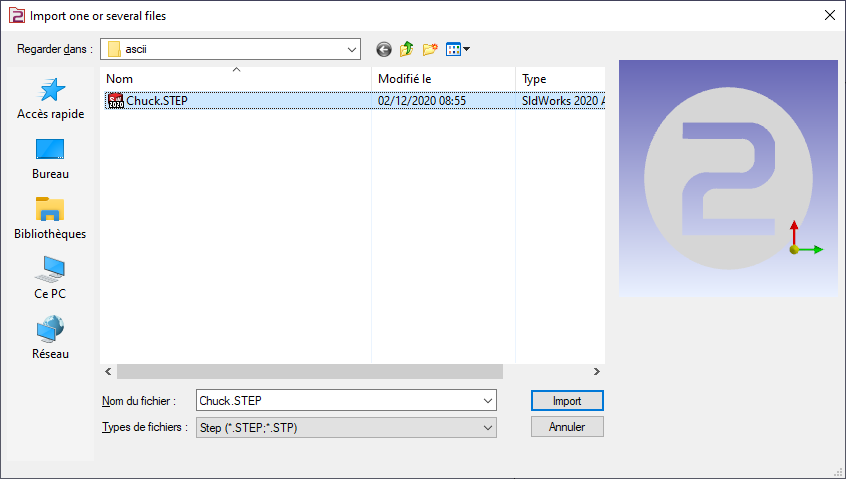

İçe aktarılacak dosyayı seçin |
|
|
Katı modele uygulanacak içe aktarma seçeneğini seçin. "Uygula"ya tıklayın |
|
|

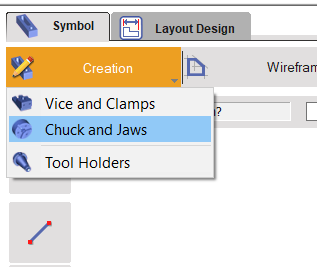

"Oluştur" sekmesine ve ardından "Ayna ve Çeneler" menüsüne tıklayın |
|
|
Eksen sistemi oluşturma komutuna tıklayın |
|
|
Eksen sisteminin konumunu belirlemek için takımı seçin |
|
|

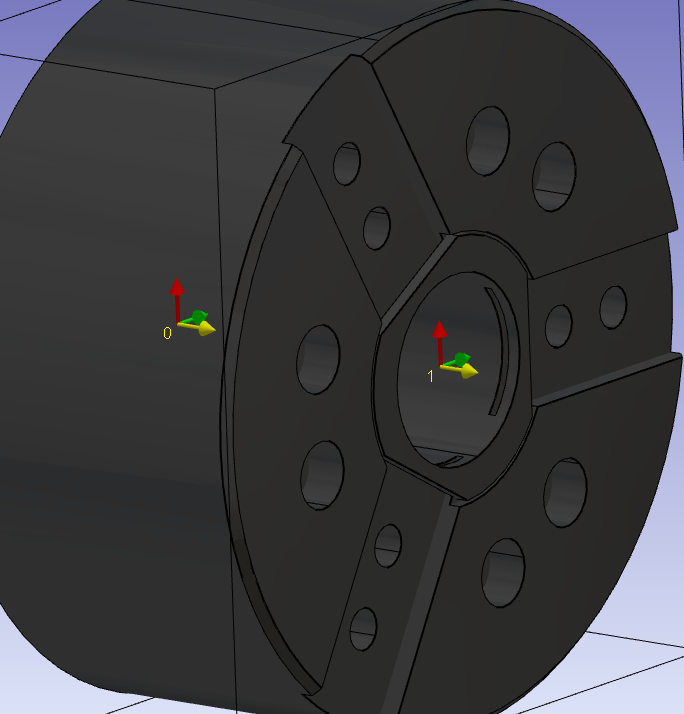

Eksen sistemini 0 olarak tanımlayın.

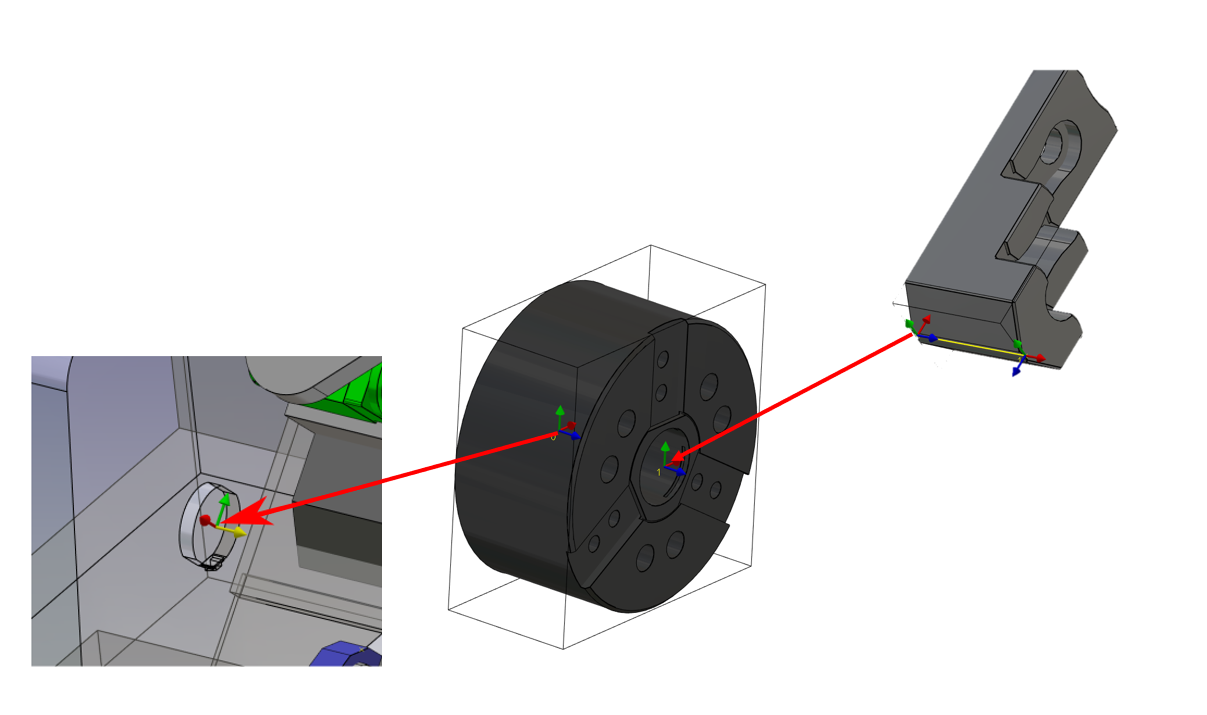

Bu eksen sistemi, aynanın iş parçası montaj desteğine monte edildiği nokta olacaktır.
Z ekseni dönme eksenini tanımlar.
|
|
|
Eksen sistemi 1'i oluşturmak için aynı komutu yapın.
Orijin konumu, çenelerin monte edileceği yüzü tanımlayacaktır. Z ekseni, eksen sistemi 0 ile aynı olmalıdır. X ekseni, torna düzleminin X ekseni ile hizalanacaktır. Ayrıca ilk çenenin konumunu da tanımlayacaktır. |
|
|

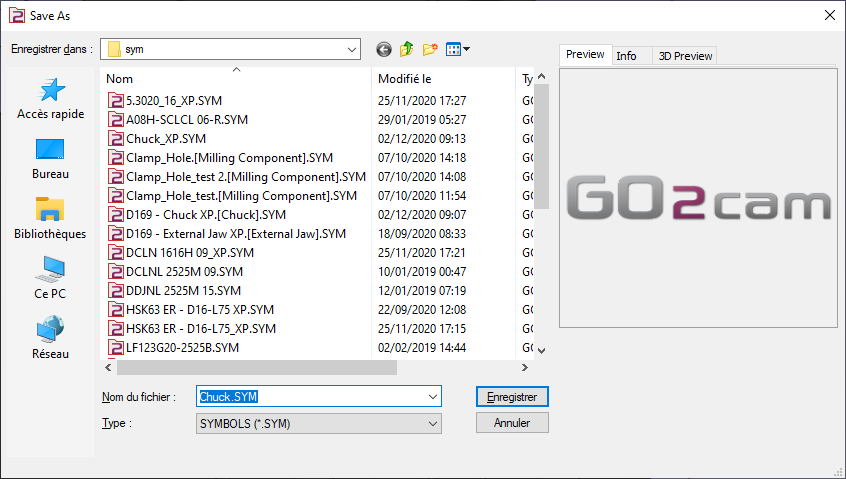

Dosyayı GO2cam'de kullanmak üzere kullanıcının sembol klasörüne kaydedin. |
|
Anahtar noktalar
-
Eksen sistemi 0, iş parçası montaj desteğindeki montaj noktasıdır.
-
Eksen sistemi 1, ilk çenenin nereye monte edildiğini tanımlar.
-
İki eksen sisteminin Z eksenleri, makinenin dönme eksenine yönlendirilmiştir.
|
|
