Takım, sembol, makine vb. oluşturma süreci, etkileşimli eksen sistemi ile daha akıcı hale geldi.

• Ok - seçilen eksenin yönünü ters çevirir

• Harf - seçilen eksenin farklı bir yöne yeniden konumlandırılmasını sağlar

• Orijin - eksen sistemini başka bir orijine taşımayı sağlar.

Oluşturma süreci hakkında video izleyin.

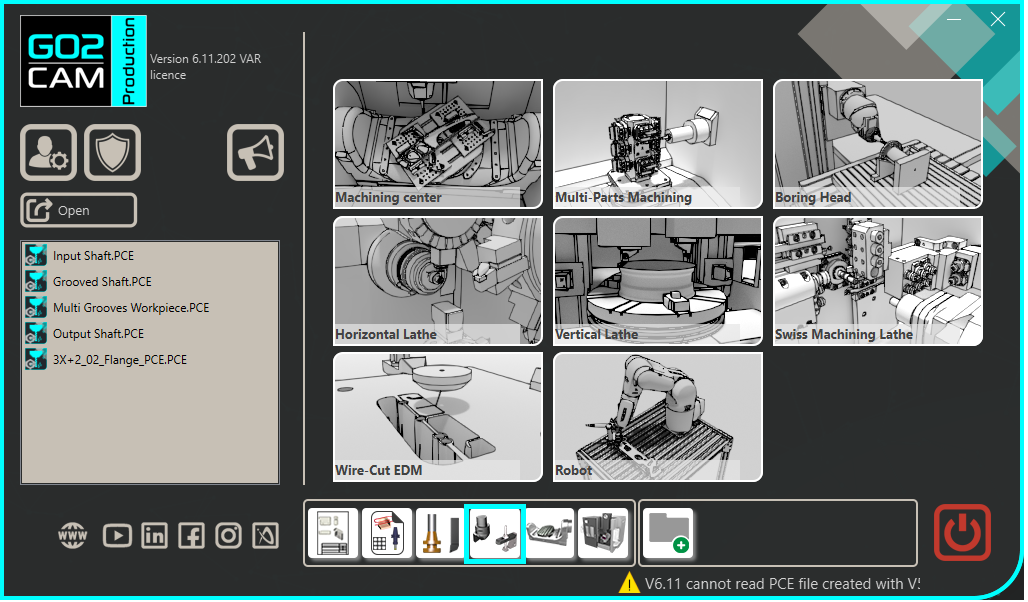

Ana Sayfada "Sıkma / Tutucular" modülünü seçin.

GO düğmesine tıklayın

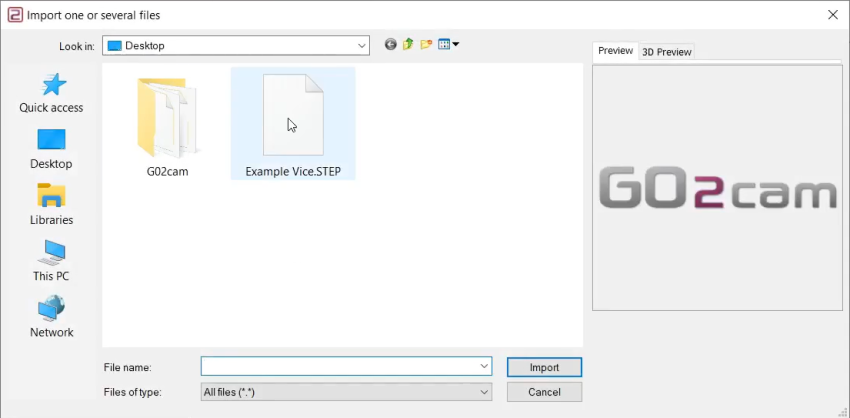

İçe aktarılacak dosyayı seçin

Katı modele uygulanacak içe aktarma seçeneğini seçin.

“Uygula” düğmesine tıklayın

“Oluştur” sekmesine ve ardından “Mengene ve Kelepçeler” menüsüne tıklayın

Hareketli elemanlar için vektörleri oluşturmak üzere 'Ekseni yönlendir' komutuna tıklayın.

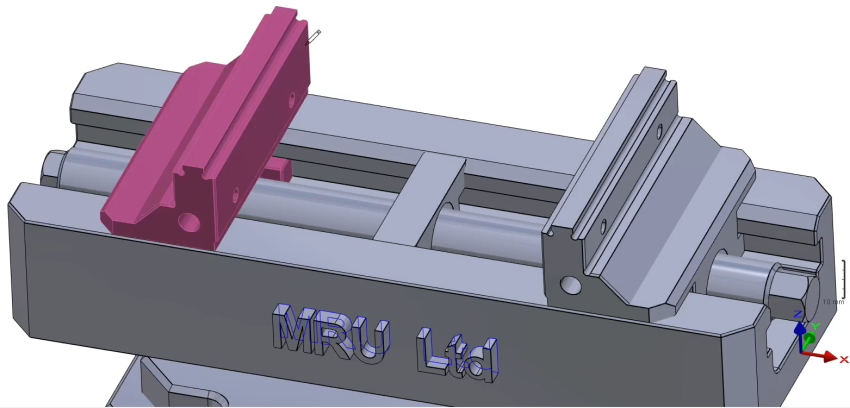

Vektörle ilişkilendirilecek hareketli parçayı seçin.

Eksen sisteminin konumunu tanımlamak için 'ekseni yönlendir' komutunu seçin.

Referans yüzüne tekrar tıklayın ve ardından onaylamak için 'yeşil tik'e tıklayın.

'Bileşen Vektörleri' komutlarını seçin

ardından 'ekseni yönlendir'

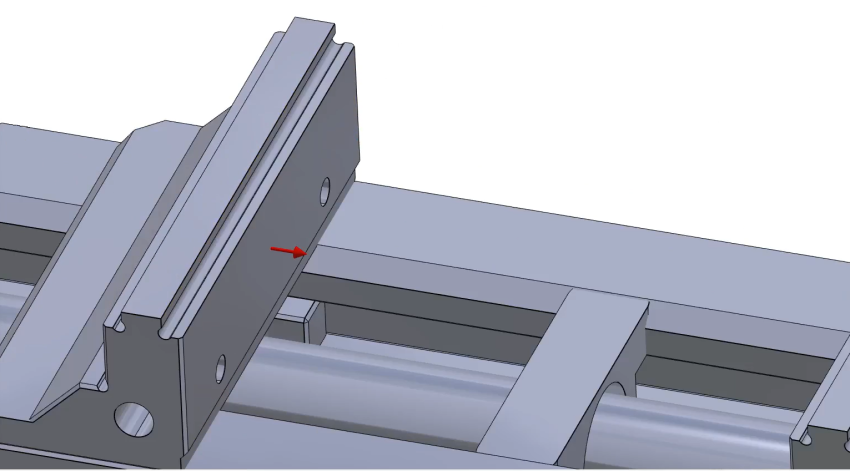

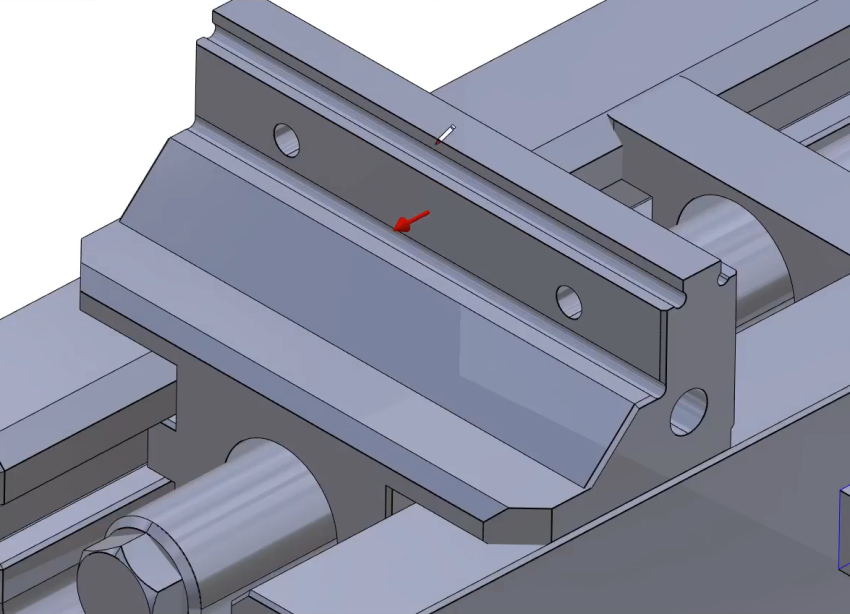

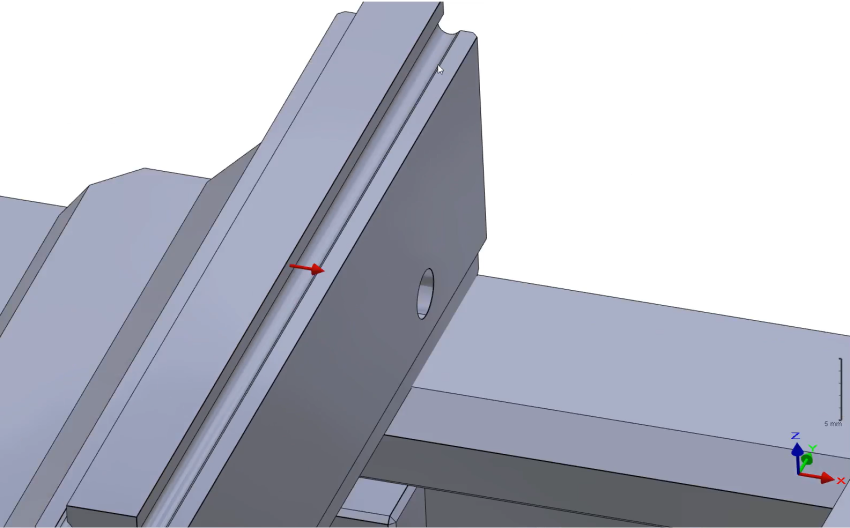

ve gösterildiği gibi vektörleri oluşturmak için hareketli elemanın yüzüne tıklayın.

Hareketli elemanın diğer tarafında da aynı prosedürü tekrarlayarak oluşturun.

Vektör yönünü ters çevirmek için 'Vektör yönü ters çevirme' kutusunu işaretleyin.

Çenenin karşı tarafı olduğu için, 'Karşı Sıkma' onay kutusunu etkinleştirin, ardından yeşil tik ile onaylayın.

Dinamik semboller ağacında, üç 'Hareketli elemanı' seçin.

Ardından sağ tıklayın ve 'Elemanları bağla'yı seçin.

İkinci çene için de işlemi tekrarlayın. Önce 'Bileşen Vektörleri' komutuna tıklayın

eksen sistemi oluşturmak için.

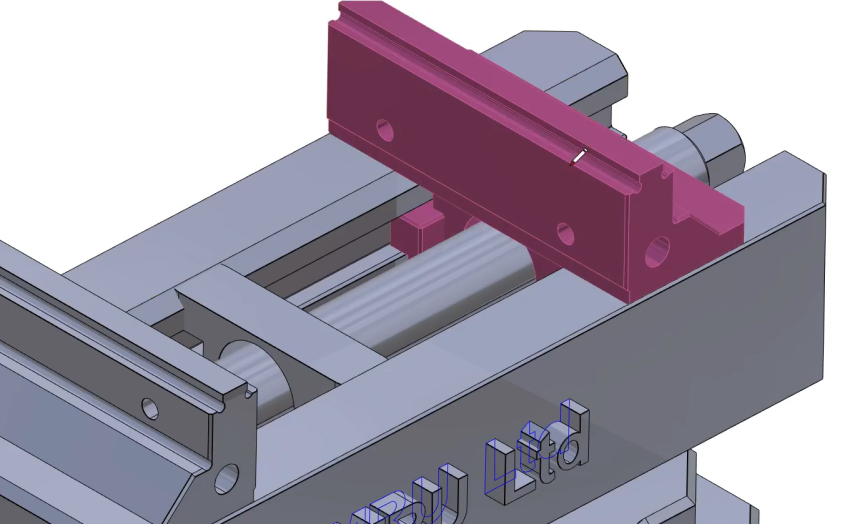

Ardından gösterildiği gibi hareketli elemanı seçin.

'Ekseni yönlendir' seçeneğini seçin

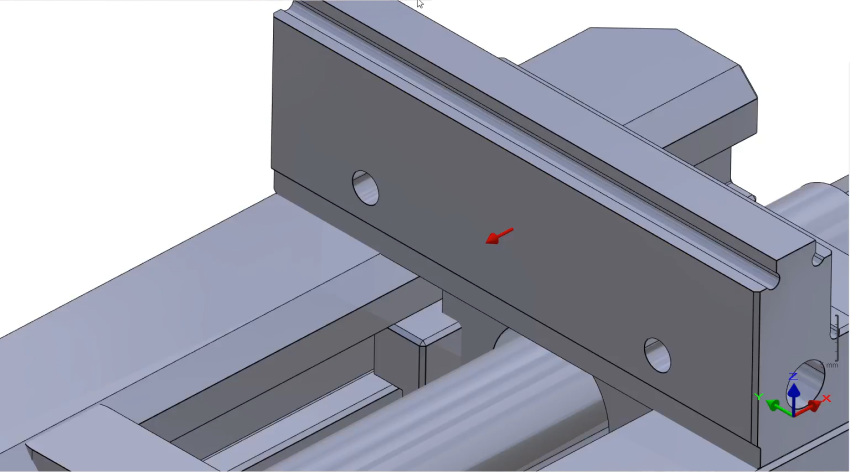

ve gösterildiği gibi vektörleri oluşturmak için hareketli elemanın yüzüne tıklayın.

ardından onaylayın.

'Bileşen Vektörleri' komutuna tıklayın

ve tekrar 'ekseni yönlendir' seçeneğini seçin

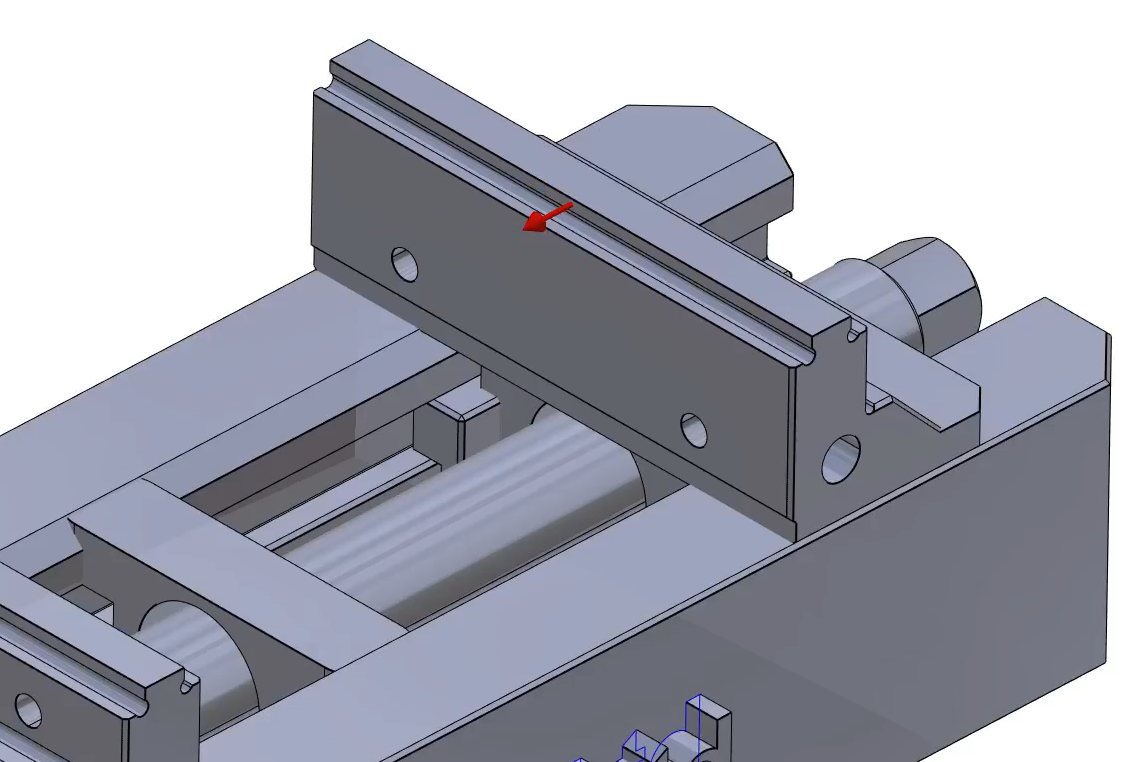

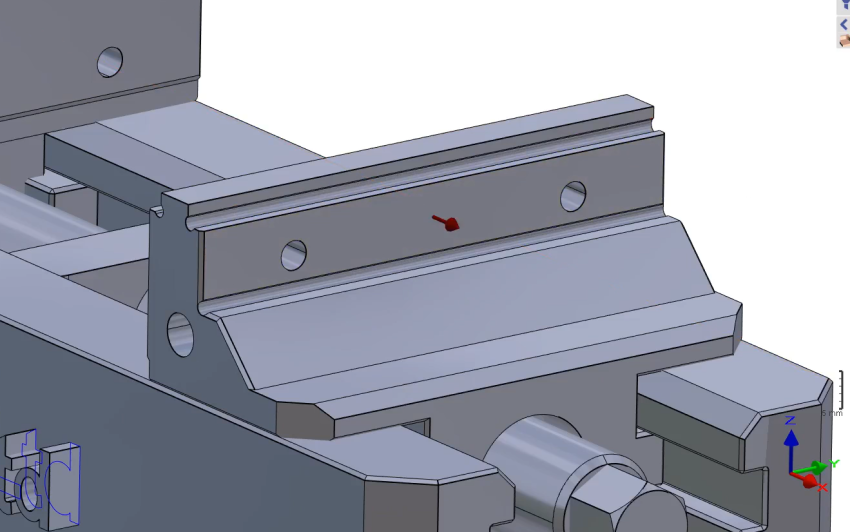

ardından vektörleri oluşturmak için gösterilen yüzeyi seçin.

Ardından onaylayın.

İkinci çenenin diğer tarafında da prosedürü tekrarlayın.

Ardından yeni oluşturulan üç elemanı bağlayın.

'Eksen Sistemi Oluşturma' komutuna tıklayın.

Eksen sisteminin konumunu tanımlamak için takımı seçin

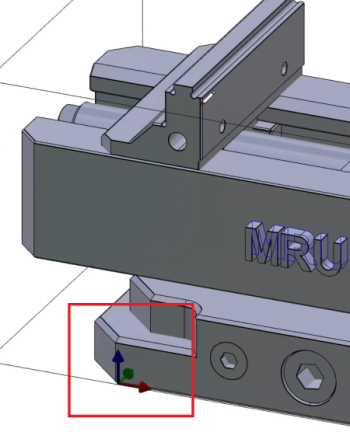

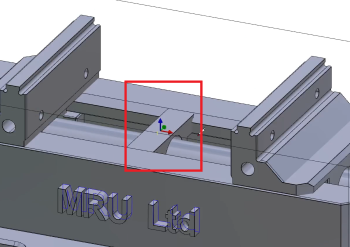

Resimde gösterildiği gibi 0 eksen sistemini tanımlayın.

Resimde gösterildiği gibi 1 eksen sistemini tanımlamak için aynı işlemi tekrarlayın.

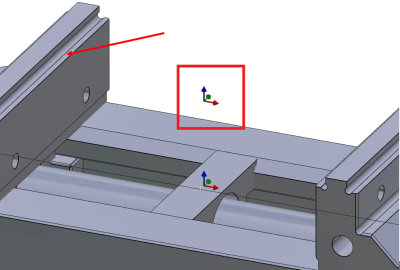

Eksen sistemi 1 ile aynı konumda ancak 89 yükseklikte Eksen sistemi 2'yi oluşturun (ya yazarak ya da okla gösterilen yüzeye tıklayarak).

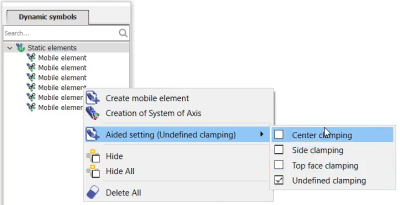

Dinamik semboller ağacında, Statik elemanlara sağ tıklayın, 'Yardımcı ayar'a gidin ve 'Merkez sıkıştırma'yı işaretleyin

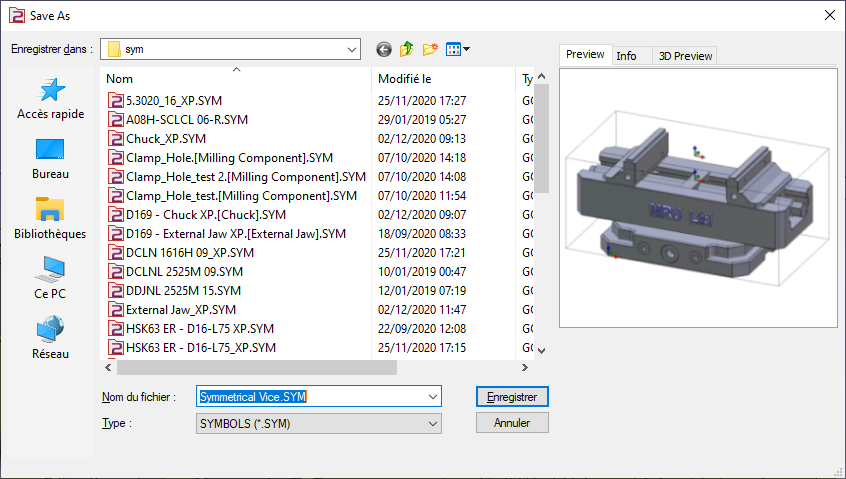

GO2cam'de kullanmak üzere dosyayı kullanıcının sembol klasörüne kaydedin.

Çoklu sıkmalı mengene oluşturmayı ve bunu bir katı üzerinde nasıl kullanacağınızı gösteren videoyu izleyin.
