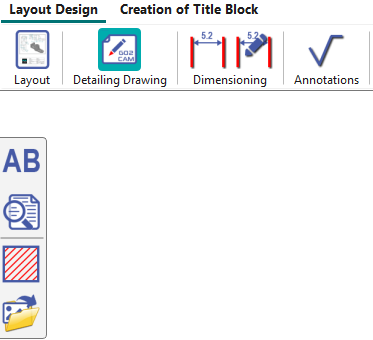

Bu ortam, parçanın çizimi ve ölçülendirilmesi için ayrılmıştır. Komutlar 2 menüde sıralanmıştır:

  • Çizim Yerleştirme : bu menü, mevcut parçanın yerleşimini tanımlamaya olanak tanır.

  • Blok Başlık Oluşturma : başlık bloklarının oluşturulması ve tanımlanmasına adanmış menü.


  • Yeni kullanıcı arayüzüne uyacak şekilde yeni ve değiştirilmiş simgelerle yeni şerit.

  • Blok Başlık Oluşturma menüsüne eklenen manipülasyonlar.

  • Önceki menü düzenindeki Metin, Tarama ve Resimler tek bir yeni menü altında toplanmıştır Detay Çizimi .


Sunum

Aşağıda, Yerleşim Çizim modülünün bazı işlevlerini içeren GO2cam'de tanımlanmış bir yerleşim bulunmaktadır:

  • Yazılar (örneğin, ‘Boyutsuz pahlar: 1 x 1’)

  • Boyutlar (doğrusal ve eksenel boyutlar)

  • Açıklamalar (örneğin, ‘ 4x Matkap d5 x 20 ’)

  • Toleranslar (şekil, yönelim, konum ve salgı toleransları)

  • Resimler (logonun içe aktarılması)

  • Blok Başlık (oluşturma ve ayarlar)

Tel Kafes Geometrisinin Yerleşimi

Bu videoda:

  • Mevcut standart bloğu açarak A3 sayfasında Sayfa Kurulumunun Tanımlanması.

  • Kullanımı Kapsamlı Ölçülendirme komutu.

1 Page setup and overall dimension-20240826-112504.png

Doğrusal Ölçülendirme

  • tel kafes çizimine boyutlar ekleyin,

  • virgülden sonraki ondalık basamak sayısını değiştirin,

  • doğrusal yöne dik veya paralel boyutlar tanımlayın.

2 Linear Dimensions-20240826-112607.png

Dairesel Ölçülendirme

  • tel kafes çizimine boyutlar ekleyin,

  • yarıçap veya çap boyutlandırın,

  • boyutun önüne önek ekleyin,

  • ok stilini değiştirin

  • tolerans ekleyin

3 Circular dimension-20240826-112650.png

Nokta Boyutu

Bu komutu kullanırken, önce ölçülendirmenin orijinini, yani 0,0 olacak noktayı göstermeniz gerekir.

2. video bazı seçenekleri detaylandırıyor:

  • birden fazla koordinat veya yalnızca birini gösterin,

  • eksen harfini görüntüleyin veya görüntülemeyin.

4 Point Dimension-20240826-112744.png
Nokta Boyutu

5 Point dimension options-20240826-112841.png
Nokta Boyutu - Seçenekler

Pah Boyutlandırma

pah boyutlarını tanımlamak için 2 yol.

6 Chamfer dimension-20240826-112940.png

Açısal Ölçülendirme

7 Angular dimension-20240826-113102.png

Boyutlandırma Hizalama

İşlem, hizalama referansı olacak bir boyut seçilerek başlamalıdır.

Bu komut için bir kısayol açılır menüde mevcuttur.

Bu video, GO2cam'de bir yerleşimdeki çeşitli boyutların nasıl hizalanacağını gösterir.

8 Dimension Alignment-20240826-113155.png

Boyutlardaki Açılır Menü, birkaç ilginç seçenek sunar:

  • Taşı,

  • Metin taşı,

  • Boyutlandırma Hizalama,

  • Patlat,

  • Ölçek.

9 pop up-20240826-113527.png

Bir deliği ölçülendirme

Bu video, dişli bir deliğin boyutunun nasıl değiştirileceğini ve boyutlara tolerans değerlerinin nasıl dahil edileceğini gösterir.

10 Hole dimension-20240826-113645.png

Katı Geometrinin Yerleşimi

Katı için yerleşim oluşturma:

  • standart bir başlık bloğu yükleyin,

  • komutun kullanımı Katı Yerleşimi , bir listeden yaptığınız seçime göre otomatik olarak birkaç çizim görünümü oluşturur,

  • tel kafes görünümlerinde birkaç boyut ayarlayın: doğrusal, dairesel ve açısal.

11 Creation of layout for solid-20240826-113737.png

Katının Doğrudan Ölçülendirilmesi

Bu video, bir katının kenarlarına doğrudan tıklayarak boyutların nasıl ekleneceğini gösterir.

12 Direct dimensioning of a solid-20240826-113821.png

Detay görünümü

Detail view with change of scale-20241127-111758.png

Tamamlayıcı Seçenekler

Yerleşimi PDF'e Yazdır

GO2cam'de tasarlanmış bir yerleşimden, komutu kullanarak PDF dosyasının nasıl oluşturulacağını gösteriyoruz Yazdır .

13 Print layout to pdf-20240826-113914.png

Kullanıcı tercihlerini kaydetme

Siz kendi kendi özelleştirilmiş stilleri boyutlar için oluşturabilir, kaydedebilir ve ihtiyacınız olduğunda kullanabilirsiniz.

14 Saving user preferences-20240826-114009.png

Başlık Bloğunun Oluşturulması ve Kullanımı

Başlık Kutusu Oluşturma

15 Title box creation-20240826-114059.png

Metin Oluşturma

16 text creation-20240826-114148.png

Sorular Oluşturma

17 Question creation-20240826-114230.png

Resim Ekleme

Resimler sürükle ve bırak ve şuna dönüştürülebilir çok yüzeyli .

18 Image insert-20240826-114311.png

Oluşturulan Başlık Bloğunun Kullanımı

19 Use of created title block-20240826-114356.png

Başlık Kutusunu Doldurma

20 How to fill the title block-20240826-114450.png
