Bu Stok-Ayna Ayarı komutu, aynanın içindeki stokun hassas konumunu hesaplamak için kullanılan özel bir araçtır . Bu özellik, işleme ve kesme çevrimleri için iş parçasının doğru konumlandırılmasını sağlayan Çubuk Tornalama işlemleri için esastır.

Bu Ayar iletişim kutusu iki ana bölüme ayrılmıştır: bileşen yönetimi ve fiziksel konumlandırma.

Ayna ve Çene Yönetimi

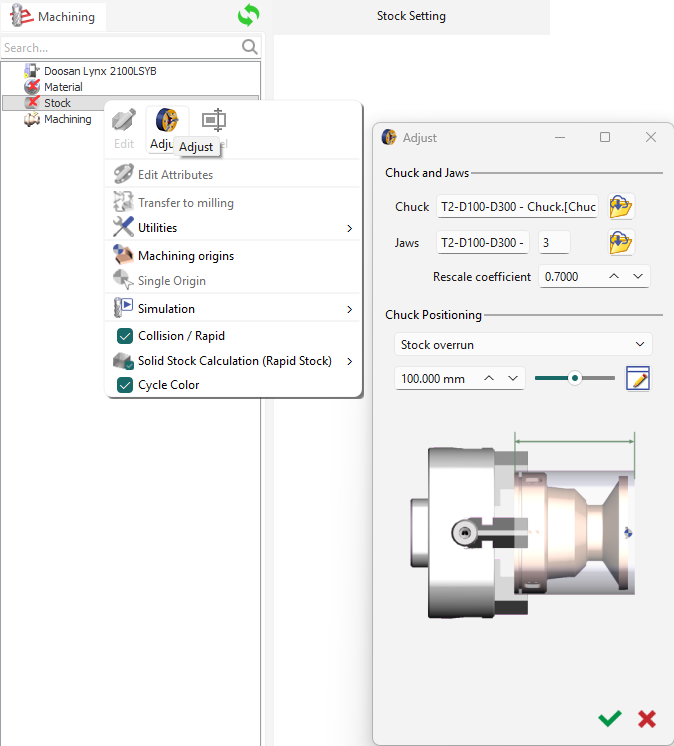

Bu bölüm, fiziksel iş tutma donanımınızın doğrudan içe aktarılmasını ve ölçeklendirilmesini sağlar:

• Ayna Seçimi : Dosya simgesine to browse and select your specific chuck file.

• Çene Seçimi : Dosya simgesi to import the corresponding jaw files for your setup.

• Yeniden Ölçekleme Katsayısı : Bu alan, aynanın ve çenelerin dijital çalışma alanına uyum sağlaması için içe aktarılanların ölçeklendirilmesini doğrudan arayüz içinde değiştirmenize olanak tanır.

Ayna Konumlandırma

Bileşenler yüklendikten sonra, takım ve iş parçası arasındaki ilişkiyi tanımlayabilirsiniz:

• Konumlandırma Modları : açılır menüyü kullanarak kurulumunuz için belirli referansı seçin. Seçenekler şunları içerir:

  • Stok Taşması : Stoğun çenelerin ötesine uzanmasını tanımlar.

  • İşleme Orijinleri : Aynayı tanımlanmış koordinat sistemlerine göre hizalar.

  • Şim Kalınlığı : Kurulumda kullanılan fiziksel ara parçaların kalınlığını hesaba katar.

• Gelişmiş Parametreler : Düzenle (kalem) simgesi opens the Stok/Ayna Konumu (SL) menu. This window handles parameters such as safety distances, facing allowances, and parting tool widths to determine the final spindle position.

Tornalama işlemleri için "Ayar" menüsüne doğrudan nasıl erişeceğinizi ve ayna ve çene dosyalarınızı nasıl yöneteceğinizi görmek için bu videoyu izleyin.

Biz ayna burnu ile parçanın ucu arasındaki .

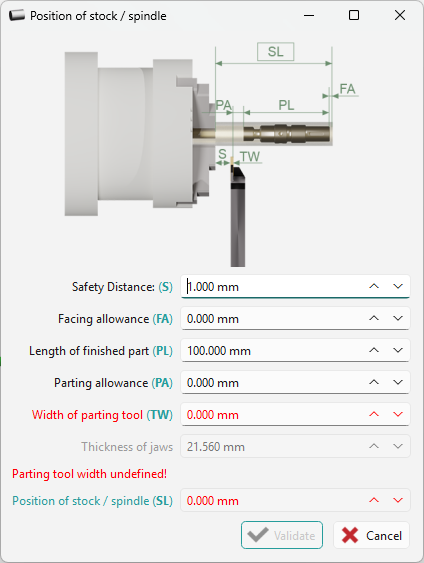

Sonuçlara ulaşmak için aşağıdaki değerler otomatik olarak toplanır veya manuel olarak girilir:

• Güvenlik Mesafesi (S) : Takımın çenelere çok yaklaşmasını önlemek için kullanıcı tarafından tanımlanan bir tampon.

• Alın Payı (FA) : Tornalama işlemi için ayrılan parçanın önündeki ekstra malzeme.

• Bitmiş Parça Uzunluğu (PL) : İş parçasının fiili son uzunluğu.

• Kesme Payı (PA) : Kesme çevrimi için gereken boşluk.

• Kesme Takımı Genişliği (TW) : Parçayı çubuktan kesmek için kullanılan bıçağın fiziksel kalınlığı.

Diyaloğu doğruladığımızda, değer otomatik olarak yazılır diyalog alanına.

Bu değer, parçayı doğru bir şekilde işlemek için minimum konum gereken

İsviçre modülü, Tornalama modülü ile aynı mantığı izler, ancak referans noktasında kritik bir kelime farkı vardır:

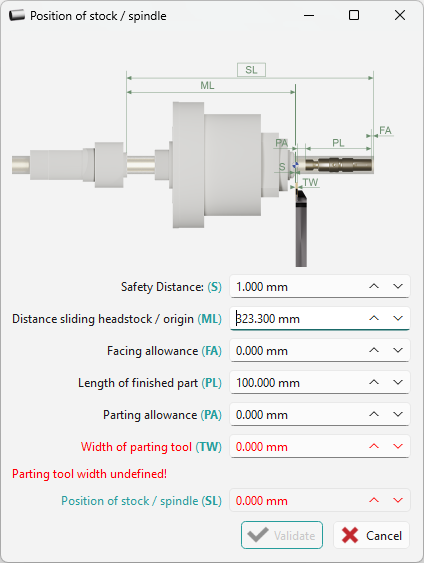

Sabit bir ayna burnundan ölçüm yapmak yerine, yazılım kayar iş mili en yüksek (maksimum) konumunda arasındaki mesafeyi hesaplar parçanın ucu .

• Makine Kinematiği (ML) : Sistem, kayar iş mili için özel kinematiği okur.

• MCG Dosya Yapılandırması : Sonucun doğru olması için, ML değeri en maksimum uzantı makinenin MCG dosyasında .

Tornalamada Stok/Ayna Ayarlama hakkında bir video izleyebilirsiniz:
