Üretimde Stok Tanımlama

Stok üretim sürecinin temel unsurudur. Takım yolları oluşturulmadan önce, nihai tasarım spesifikasyonlarını karşılamak üzere işlenecek ham malzemenin başlangıç durumunu temsil edecek şekilde hassas bir şekilde tanımlanmalıdır.

GO2cam'de Stok Fonksiyonları

  1. İşleme Stratejisi Planlaması

    • Yazılım, hassasiyeti sağlayan ve israfı en aza indiren stokun şekli, boyutları ve malzeme özelliklerine göre optimize edilmiş takım yollarını hesaplar.

  2. Süreç Simülasyonu

    • Stoku tanımlayarak, kullanıcılar her aşamada malzeme kaldırmayı simüle edebilir, potansiyel işleme sorunlarını tespit etmeye ve gerekli ayarlamaları yapmaya yardımcı olur.

  3. Verimlilik Optimizasyonu

    • Stok konfigürasyonu, optimize edilmiş kesme sıraları, takım seçimi ve işleme parametrelerini etkinleştirerek parça üretiminde hem hızı hem de doğruluğu artırır.

Bölüm Genel Bakış

Bu bölüm, Stok Oluşturma iletişim kutusunu, görüntüleme ayarlarını ve yapılandırılabilir hesaplama parametrelerini ayrıntılı olarak ele almaktadır.

Kapsanan Konular:

Stok Yönetimi Nedir?

GO2cam'de stok yönetimi, malzeme kaldırmayı simüle etmek için Parasolid tabanlı B-rep modelleme kullanır. Süreç bu hesaplama mantığını izler:

  • 1 NC kod bloğu → Oluşturur 1 takım süpürme hacmi → Yürütür 1 Boole çıkarma (stoku güncelleyerek).

Performans Hususları:

  • Büyük veya karmaşık takım yolları, birikmiş Boole işlemleri nedeniyle uzatılmış hesaplama süresi gerektirebilir.

  • Nadir durumlarda, aşırı ayrıntılı takım yolları kararsızlığa veya hataya yol açabilir.

For improved efficiency, Mesh Stok Modelleme is available as an alternative to traditional B-rep methods.

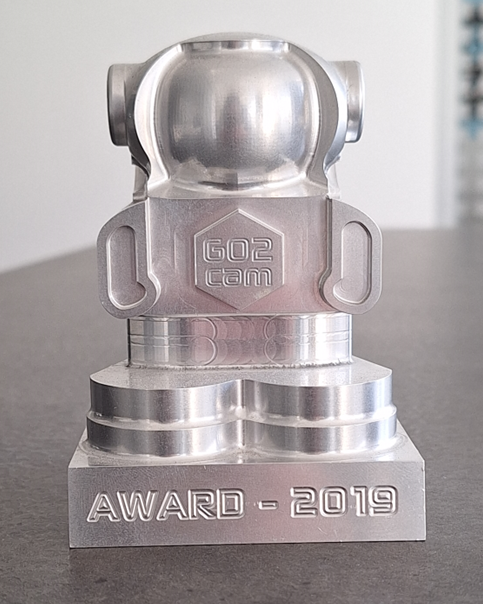

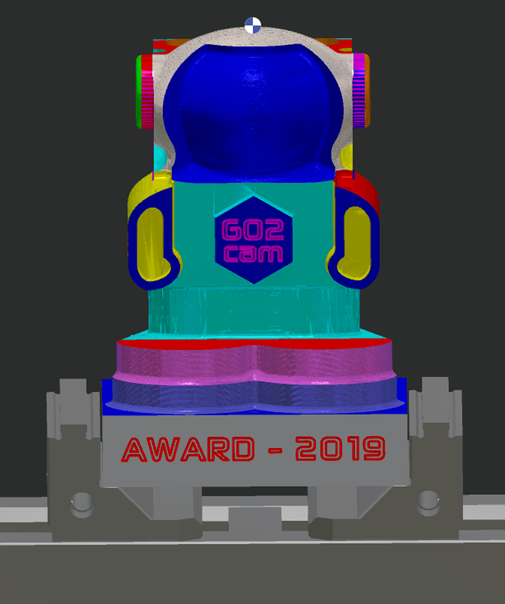

Stok Yönetimi: "Gördüğünü Alırsın" (WYSIWYG):

  • Simüle edilmiş stok, gerçek dünya işleme sonuçlarıyla tam olarak eşleşir.

  • Tahmin edilebilir malzeme kaldırmayı sağlar - her takım yolu işlemi, gerçek makinede olduğu gibi stoku tam olarak değiştirir.

  • Sağlar görsel gerçeklik - nihai olarak görüntülenen stok, işleme sonrası fiziksel iş parçasını yansıtır.

image-20250417-045821.png image-20250417-045826.png

Stok Yönetimi ve Dinamik Simülasyon

Özellik

Stok Yönetimi

Dinamik Simülasyon

Birincil Odak

Yalnızca kesme hareketleri tarafından kaldırılan malzeme modellenir.

Kapsamlı işleme ortamı analizi ve tüm NC komutlarını (kesme ve kesme olmayan) simüle eder

Kesme Olmayan Hareketler

Hızlı hareketleri yok sayar

Hızlı hareketleri içerir

Fikstürler ve Takımlar

Hariç tutuldu (tutucu, kelepçe veya mengene yok)

Tamamen modellenmiş (tutucular, kelepçeler, makine bileşenleri)

Çarpışma Algılama

Desteklenmiyor

Gerçek zamanlı çarpışma kontrolleri (takımlar, tutucular, iş parçası)

Stok Görüntüleme Seçeneği

Katı ve stokun görüntüleme toleransı şurada tanımlanır: Araçlar / Seçenekler / Varlıklar / Genel / Görsel Konfor. (Aynı ayarlar, sağ alt köşedeki durum çubuğu aracılığıyla da erişilebilir.)

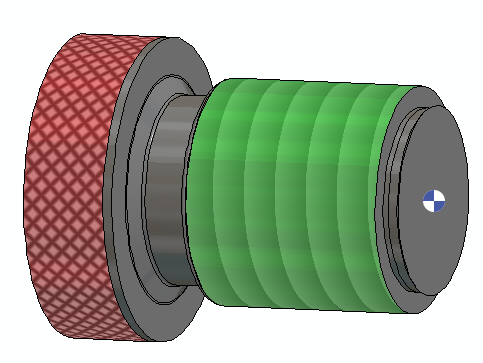

Doğru görselleştirme ve simülasyon için, aşağıdaki işlemler için gerçekçi doku işleme önerilir:

  • Kılavuz çekme

  • Diş Açma

  • Whirling ile Diş Açma

  • Tırtıl Çekme

  • Standart Diş çekme

  • Profil Diş Çekme

Stock texture_MSI-EGM_mars-15-170540-2024_Conflict.png

Kılavuz çekme, Diş Açma, Whirling ile Diş Açma ve Tırtıl Çekme doku işleme artık şurada mevcuttur: dinamik simülasyon !

Program Penceresinde Stok Görüntüsü

İşleme sekmesindeki stok görüntüsü, sağdaki Filtreler çubuğu ile kontrol edilebilir.

  • Şeffaflık durumu, stok simgesinin üstündeki oku genişleterek kontrol edilebilir. Şeffaflık seviyesini ayarlamak için kaydırma çubuğunu kullanın.

  • Şeffaf stoku etkinleştirmek için kutuyu işaretleyin, aksi takdirde stoku tamamen katı ve opak hale getirmek için işaretini kaldırın.

  • Stok simgesi, stokun şeffaflık ve görünürlük durumlarını kontrol eder:

    • Stoku gizlemek veya göstermek için tıklayın. (Not: Gösterildiğinde, stok başlangıçta olduğu gibi şeffaf veya opak durumda görünür).

    • Stok şeffaflığını etkinleştirmek veya tamamen katı ve opak hale getirmek için kaydırmalı tıklayın.

Stock Display - program window.png

Simülasyon sırasında dinamik stok kaldırmanın gösterimi de kontrol edilebilir. Ek bilgi için aşağıdaki bağlantıya tıklayın:

Simülasyon sırasında stok hesaplaması
