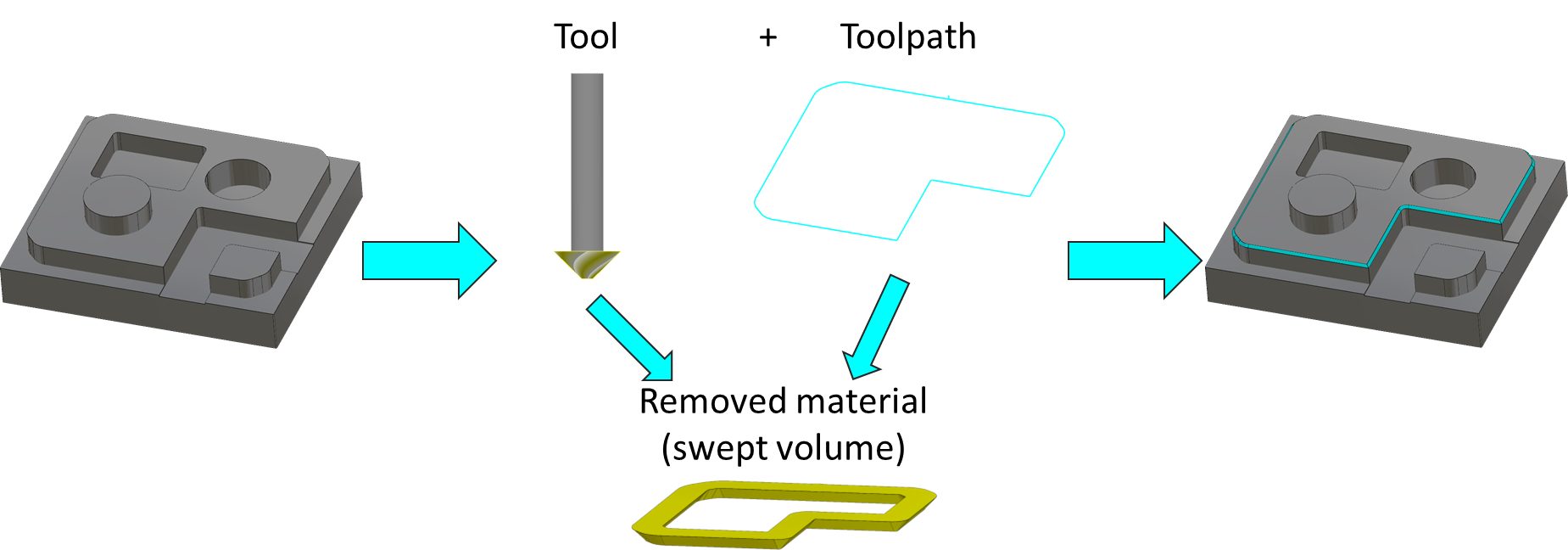

Başlangıç Stok

Yazılım, bir çevrimin uygulanmasından önceki stok durumunu dikkate alır.

Çevrim

Bir çevrimin uygulanmasında, takım geometrisi ve oluşturulan takım yolu birlikte dikkate alınır. Takımın takım yolu boyunca süpürülen hacmi oluşturulur ve bu, stoktan kaldırılması gereken malzemedir.

Son Stok

Başlangıç stoktan süpürülen hacmi kaldırmak ve sonuçtaki stoku oluşturmak için bir Boole işlemi gerçekleştirilir.

Bu işlem her takım yolu için tekrarlanır ve karmaşık topolojik yüzeyler için işlem gücü gerektirebilir.

Bu nedenle, katı Brep modelleri (Parasolid) için, şekil frezeleme işlemleri için görsel stok hesaplaması varsayılan olarak kapalıdır, aksi takdirde tüm takım yollarını hesaplama süresi uzun olur ve bazı durumlarda hesaplama başarısız olabilir.

Hızlı stok hesaplaması, stokları çok daha hızlı bir oranda hesaplamak için mevcuttur, işlem bir yüzey modeli üzerinde gerçekleştirilir, ancak bu, hesaplanan stokun hassasiyetinden ödün verir.

Katı (Brep) modelleme

Yüzey modelleme

Artıları

• Son stok geometrik olarak doğrudur.

• Basit 3X takım yolları için iyi çalışır.

• Birden çok Boole işlemi daha az zaman alır.

• Çoklu iş parçacığı kullanımı.

• Hesaplama her zaman başarılı olur ve gerçekçi bir stok modeli döndürür.

Eksileri

• Karmaşık çevrimlerde hesaplama süresi çok uzun olabilir.

• Birden çok Boole işlemini işlemek için optimize edilmemiştir.

• Hesaplama başarısız olabilir veya yanlış bir stok modeli döndürebilir.

• Son stok, gerçek geometrinin bir yaklaşımıdır.

• Hassasiyet azaldığında hesaplama süresi artar.

ORİJİNAL STOK

KATİ

(Kübik, Silindirik, İçe Aktarılan Brep Dosyası)

YÜZEY

(İçe Aktarılan STL Dosyası/ Tasarlanmış)

Stok yönetim yöntemi

Katı stok

Hızlı stok

Katı stok

Hızlı stok

Çevrim 1

Genel Mod

Katı

Yüzey

Y.Y.

Yüzey

Çevrim 2

Genel Mod

Katı

Yüzey

Y.Y.

Yüzey

Çevrim 3

Hızlı Mod zorlandı

Yüzey

Yüzey

Y.Y.

Yüzey

Çevrim 4

Genel Mod

Yüzey

Yüzey

Y.Y.

Yüzey

Stok Dönüşümü

Katıdan yüzey tabanlı (hızlı) stoğa geçiş aşağıda tartışılmaktadır:

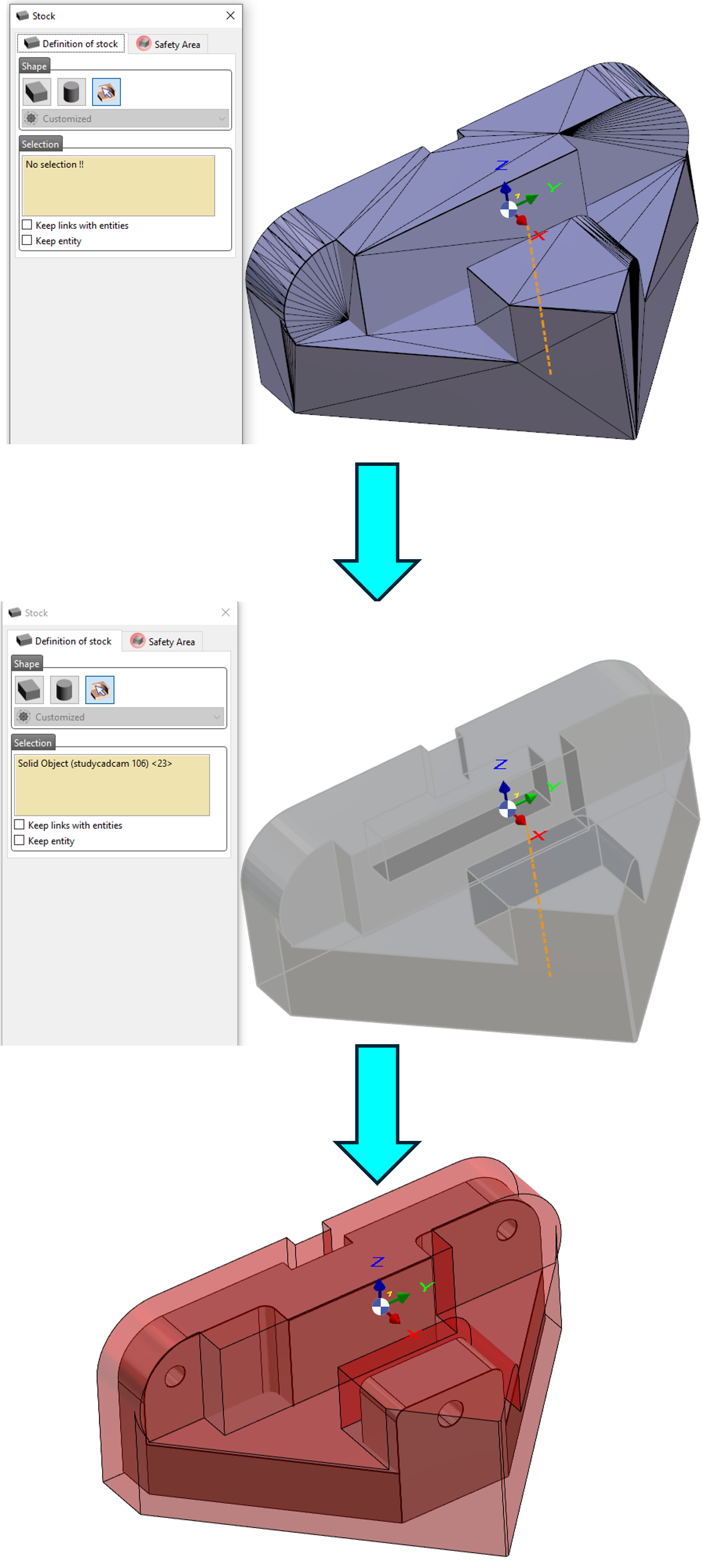

1. Başlangıç Stok Tanımı Sırasında

Amaç:
İşleme çevrimleri oluşturmadan önce bir yüzey stoku tanımlamak için. Bu, tüm hesaplamaları varsayılan olarak hızlı stok algoritmalarını kullanmaya ayarlar.

Önkoşullar:

• İki farklı bileşen mevcut olmalıdır:

  • Bir yüzey modeli tasarlanmış veya içe aktarılmış (.stl dosya formatı) olsun

  • Bir katı modeli (örneğin, STEP, Parasolid) veya tel kafesler parça için

İşlem:

• Açın Stok Oluşturma İletişim Kutusu (işleme ağacından veya stok tanımı menüsünden erişilir).

• Şekil seçme seçeneklerinde:

  • ‘Mevcut bir katıdan’ komutunu seçin

  • Stoğa dönüştürülecek yüzey nesnesine tıklayın.

  • Seçimi doğrulayın.

Beklenen Davranış:

• Sistem, stokla ilgili tüm hesaplamaları otomatik olarak şuna geçirir: hızlı stok modu .

• Bu, işleme ağacındaki Stok üzerine Sağ Tıklayarak gözlemlenebilir.

• Kullanıcının yalnızca hızlı stok hesaplamasını kullanma veya devre dışı bırakma seçeneği vardır.

2. Stok Yönetim Yöntemi

Amaç:
Mevcut Bir Katı Stoğu Hızlı Stoğa Dönüştürmek İçin

Önkoşullar:

• An already defined solid stock (with or without machining cycles) must exist in the machining tree.

İşlem:

• İşleme Ağacına gidin.

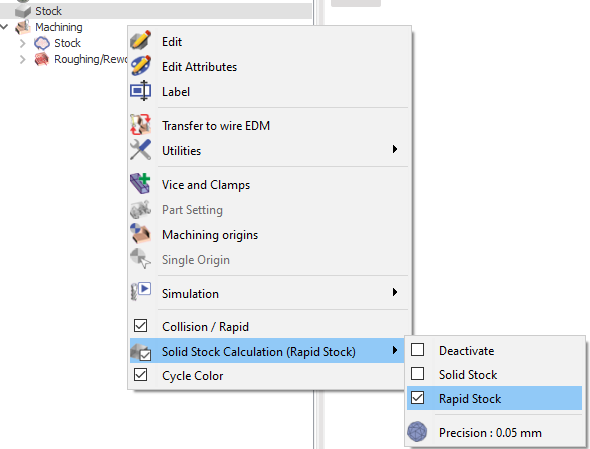

• Stoka sağ tıklayın ve seçin Katı Stok Hesaplama ve Hızlı stok seçeneğini işaretleyin .

3. Hibrit Stok (Bireysel Çevrim hesaplama modları)

Amaç:

Karmaşık parçalar genellikle 2/2.5 eksen işleme çevrimleri ve şekil frezeleme çevrimlerinin bir karışımına sahiptir. Bu durumda, daha basit çevrimlerin katı stoklar olarak hesaplanması tercih edilir çünkü hızlı stokla zaman kazancı ihmal edilebilir düzeydedir. Bu nedenle kullanıcı, stok hesaplama modunu işlemden işleme tanımlayabilir.

Önkoşullar:

• An already defined solid stock (with machining cycles) must exist in the machining tree.

• Katı Stok Hesaplaması için stok yönetim yönteminin Katı Stok olarak ayarlandığından emin olun.

İşlem:

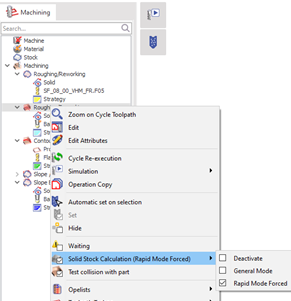

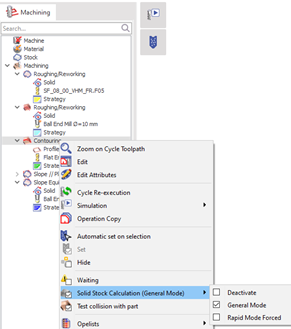

• İşleme çevrimine sağ tıklayın ve seçin Katı Stok Hesaplama ve Hızlı Mod Zorlandı seçeneğini işaretleyin hızlı stok hesaplamasına geçmek için.

• Hesaplamayı Katı stoğunda tutmak için Genel Mod'u işaretleyin.

• Kullanıcı stok hesaplamasını görselleştirmek istemiyorsa Devre Dışı'nı işaretleyin.

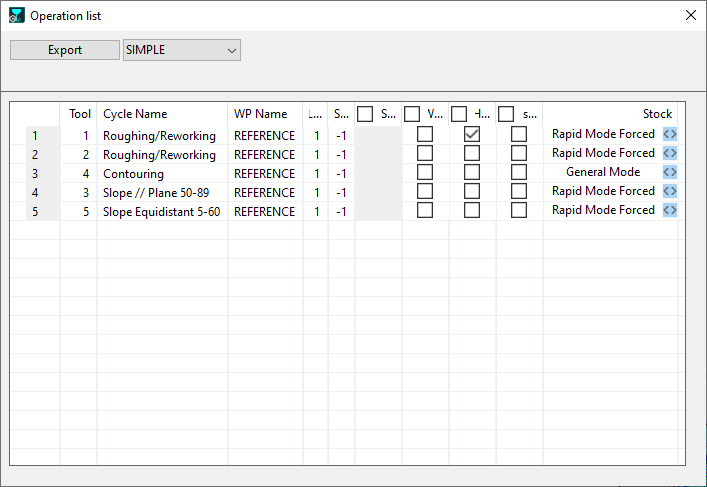

Kullanıcılar, İşleme Ağacında İşlemeye sağ tıklayarak İşlemler Listesine erişerek her çevrim için stok hesaplama modunu hızla değiştirebilirler. Stok sütunundaki her çevrim için hesaplama durumunu hızla değiştirebilirler.

3 stok dönüştürme modunu gösteren bir videoyu izleyin.

Tornalama parçalarının karmaşıklığı, frezeleme işlemlerine kıyasla çok daha azdır.

GO2cam'da Tornalama için 2 stok yönetimi vardır; 2B Stok ve 3B stok.

Millturn parçalarının frezeleme işlemleri için yalnızca 3B stok yönetim motoru kullanılır.

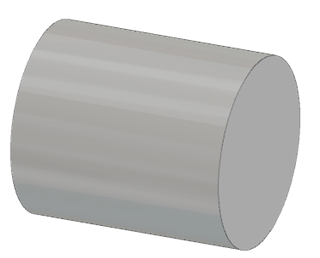

2B Stok

3B Stok

Tornalama işlemleri için, kaldırılan malzeme 2B olarak hesaplanır ve 2B stoktan çıkarılır.

Hesaplamanın basitliği nedeniyle, 2B malzeme kaldırma formu, 3B stoğundan çıkarılan bir 3B hacim oluşturmak için kullanılır.

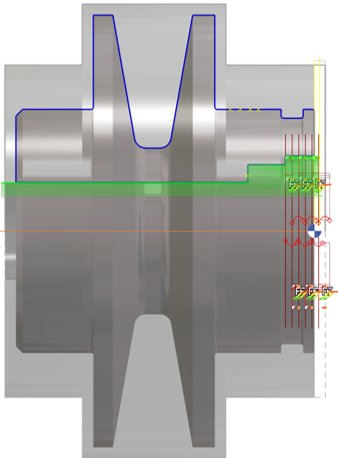

Tornalama işlemleri gerçek stok üzerinde hesaplanır, bu da tüm işlemlerin önceki işlemlerden kaldırılan malzemeyi dikkate aldığı ve buna göre optimize edilmiş takım yolları ürettiği anlamına gelir. Daha fazla ayrıntı aşağıda verilmiştir.

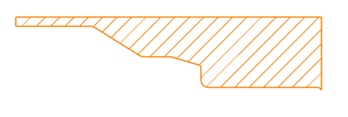

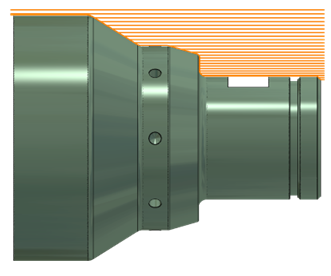

2B kaldırılan malzeme

2B Stok

3B kaldırılan malzeme

3B Stok

Tornalama çevrimleri için hızlı stok hesaplaması gerekli değildir çünkü motor zaten gerçek stok malzeme kaldırmayı hızlı bir şekilde yönetir. Bu nedenle tornalama işlemleri için her çevrim için stok yönetim seçenekleri mevcut değildir.

Eksenel düzlemde uygulanan frezeleme çevrimleri için, her çevrim için stok yönetim seçenekleri hala mevcuttur ve hesaplama yalnızca 3B stok üzerinde yapılır.

Frezeleme Çevrimi

3B kaldırılan malzeme

3B Stok

Frezeleme ve Tel Erezyon EDM'de stok, işleme takım yollarının hesaplanmasının sonucudur. Kalan Malzeme hiçbir adımda dikkate alınmaz. Örneğin, aynı cep işlemini iki kez programlayabilirsiniz: takım yolları tam olarak aynı olacaktır. İkinci cep, benzer bir ilk işlemin zaten yapıldığını bilmez.

3 eksen frezeleme özel bir durumdur: kaba işleme/yeniden işleme ve millyuGO hariç hiçbir işlem kalan malzemeyi yönetmez. Stok yönetimi 3 eksen frezeleme için özeldir, lütfen ilgili sayfayı okuyun: 3 Eksen Frezeleme için Stok Hesaplama

Tornalama ve Kayar Otomat İşlemede, her işlem (nadir durumlar hariç) gerçek stoku yönetir . Burada, aynı kaba işleme işlemi iki kez hesaplanamaz! Bu, takım yollarının 'şeklinin' her zaman önceki işleme bağlı olduğu anlamına gelir.

Bir eksenel frezeleme çevrimi tornalama stok şekline uygulandığında, bir sonraki tornalama işlemlerinin stok hesaplaması için dikkate alınması mümkündür.

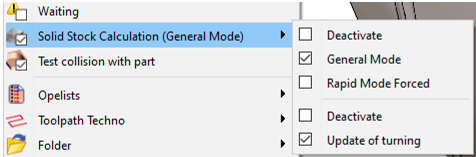

Bunun için, her frezeleme işlemi için katı stok hesaplama seçeneğinde şuna ayarlayın: ' Tornalama güncellemesi '.

Bu seçeneğin ilk yarısı, ekrandaki stok hesaplamasının hızlı/katı olarak kabul edilip edilmediğini, Stok dönüşümü bölümünde açıklandığı gibi kontrol eder.

İkinci yarısı, 'Tornalama güncellemesi' seçildiğinde tornalama çevrimlerinin frezeleme çevrimlerine ayarlanmasını kontrol eder.

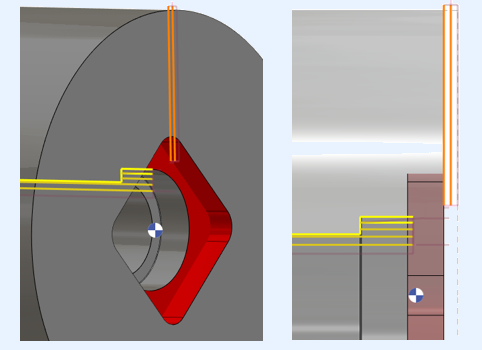

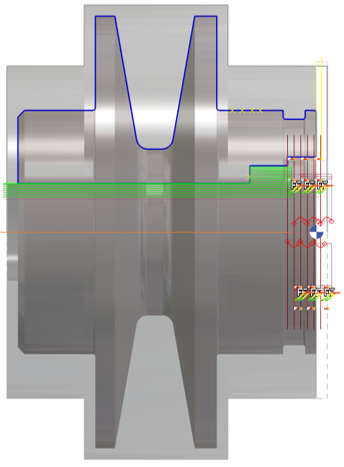

Ekran görüntülerinde, kırmızı alan referans iş düzleminde programlanmış bir frezeleme cep işlemiyle işlenmiştir. Yüzey ve raybalama işlemlerinin daha kısa olduğunu, çünkü r kalan stok hesaplaması.

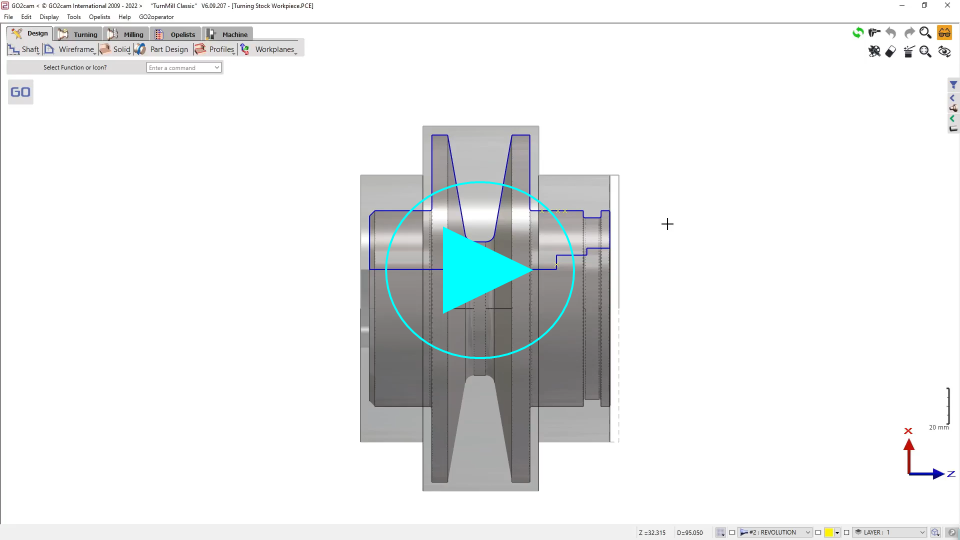

' Güncelleme' seçeneğinin seçilmesinin etkisini gösteren bir videoyu izleyebilirsiniz:
