GO2cam'da güvenlik alanı, yeniden konumlandırma, seviye değişikliği veya takım değişimi yapılacak olduğunda takımın geri çekildiği bir sınırdır. Takımın hareketi, ayarlanan alanla sınırlıdır. |
Konum
|
Komut, Stok Tanımlama iletişim kutusu kutucuğunda, Güvenlik Alanı sekmesi .
Önceki sürümlerde (V6.10 ve öncesi), komuta Otomatik Katı İçeri Aktarma sırasında orijin tanımlama sekmesinden veya işleme ağacındaki Stok'a sağ tıklayarak belirli bir komutla erişilebiliyordu. |
|
|
|
|
Ayarların Açıklaması
|

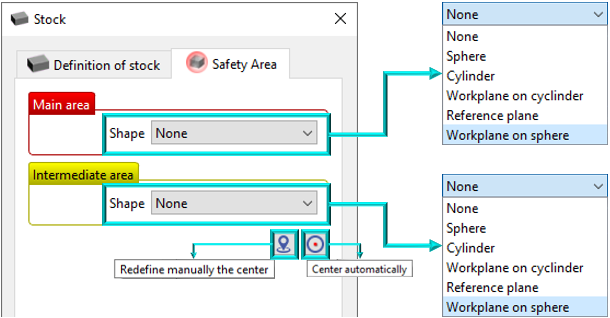

Sekme, Ana alan ve Ara alan . V6.11'den itibaren, bazı seçeneklerin adları da dahil olmak üzere iletişim kutuları değiştirilmiştir. |
|
|

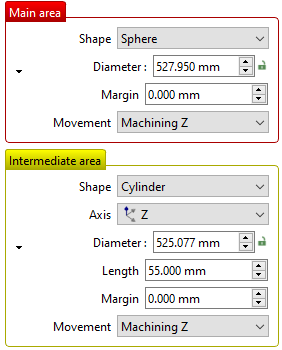

Seçilen Ana alan seçilen Şekle göre stok çevresindeki güvenlik alanını tanımlar. Buna bağlı olarak yarıçap/çap ve uzunluk tanımlanabilir ve buna göre referans Eksen seçilir. Sınır alanına bir Kenar Boşluğu değeri de uygulanabilir |
|
|

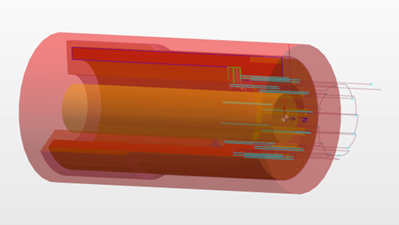

Seçilen Ara alan iç güvenlik alanı tanımlar, örneğin içi boş gövdeler için. İç sınır alanı turuncu/sarımsı bir gövde ile temsil edilir. Parametreler Ana alan ile aynıdır. |
|
|
Seçilen güvenlik alanının merkezi tanımlanabilir bir noktayı seçerek manuel olarak veya belirli bir koordinat girerek. Tıklamak Otomatik merkezle güvenlik alanını parçanın geometrik merkezine taşıyacaktır. |
|
Güvenlik Alanının Tanımlanması
Şekle
Hem Ana alan hem de Ara alan için güvenlik alanı türleri 'Şekil' parametresinde bulunabilir:

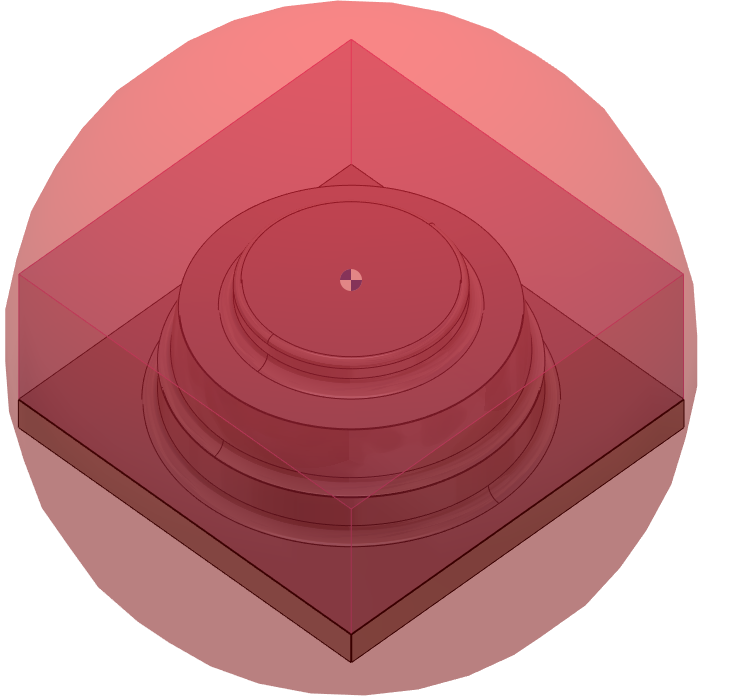

Küre
|
Bu durumda, stok bileşenin ağırlık merkezinin etrafındaki bir küre ile sarılır. Takım yolları sınıra kadar uzatılır. |

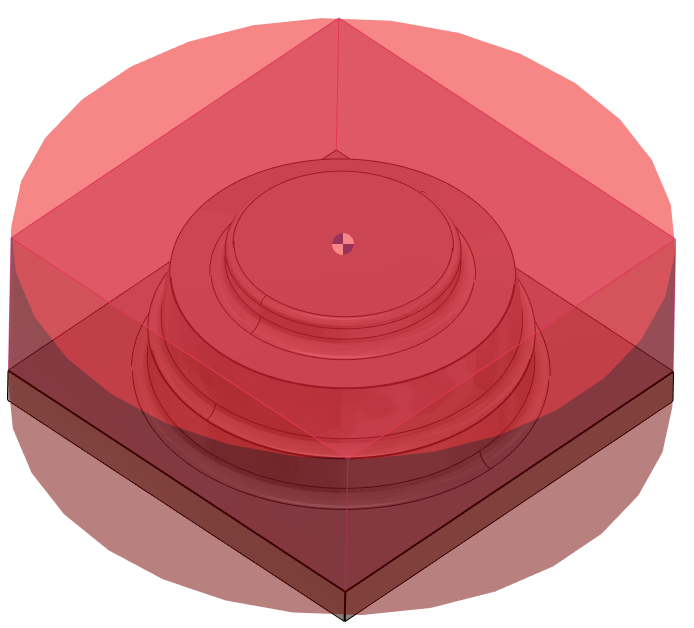

Silindir
|
Sınır zarfı küreye benzer şekilde ancak silindirik bir şekille tanımlanır. Ek olarak, silindirin ekseni ve uzunluğu da değiştirilebilir. Bu tür, tornalama bileşenleri için idealdir. |

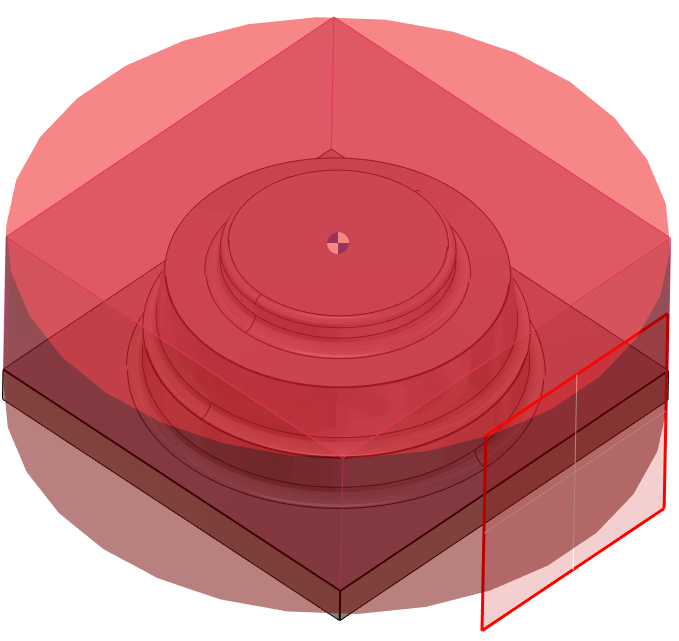

Silindir Üzerinde İşleme Düzlemi
|
Bu seçenekle, yalnızca silindirin dış yüzeyi dikkate alınır. Bu yüzeyden geçmeyen işlemler (örneğin bu durumda 'üst' işlemler) çevrimde ayarlanan konumlarda biter. Diğer tüm işleme işlemleri, işleme yönüne normal silindir yüzeyinde her zaman yerleştirilen bir "sanal" düzlemde biter. |

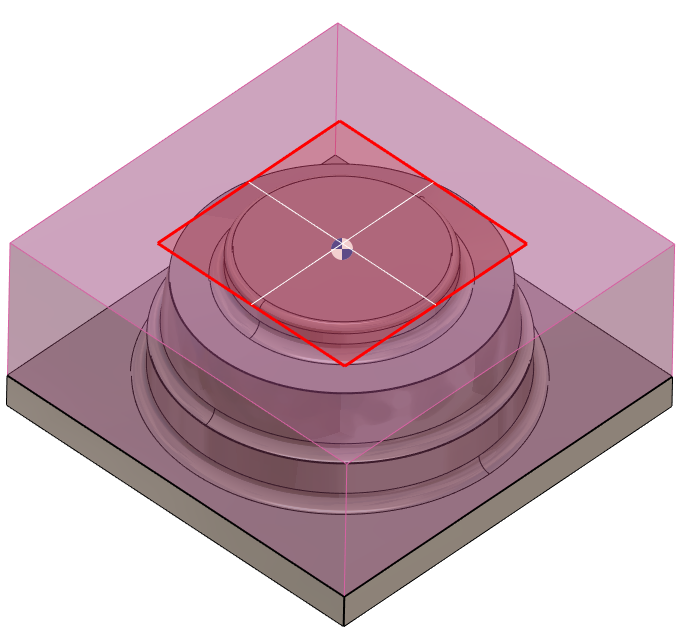

Referans Düzlem
|
Bu durumda, referans eksene göre uygun şekilde bir güvenlik düzlem alanı oluşturulur, bu alana kadar tüm takım yolları uzatılır. Bu düzleme dokunmayan takım yolları etkilenmeyecektir. |
Küre Üzerinde İşleme Düzlemi
|

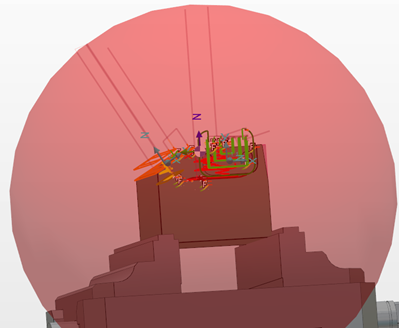

ile, güvenlik alanlarını tanımlamak için evrensel bir araç elde edersiniz. Küre Üzerinde İşleme Düzlemi Burada, küre seçeneği ve düzlem seçeneği tek bir ayarda birleştirilerek frezelenmiş bileşenler için en uygun ayar elde edilir. Hareket |
parametre, yaklaşma ve geri çekilme takım yolunun yönünü 2 seçenekle değiştirmeye olanak tanır:
Seçilen parametre, yaklaşma ve geri çekilme takım yolunun yönünü 2 seçenekle değiştirmeye olanak tanır: İşleme Z
-
Dik
-
- takımın hızlı hareketi, güvenlik alanına kadar çevrimin mevcut Z yönünü takip eder.
|
Dik - çevrim hızlı hareketinin tamamlanmasından sonra takımın hızlı hareketi, güvenlik alanı zarfının yüzeyine dik (Normal) bir yönü takip eder. Bu genellikle takım yolunda bir bükülme oluşturur ve aynı zamanda güvenlik alanına olan seyahat mesafesini en aza indirir. |
|
|
|
- takımın hızlı hareketi, güvenlik alanına kadar çevrimin mevcut Z yönünü takip eder. geometriye bağlı |
|
|
|
The sphere mode is not anymore a full sphere but an hybrid shape with a half-sphere on top and cylinder on bottom. |
|
|
The Safety area olur. Geometride herhangi bir değişiklik yapılırsa, kenar boşluklarını korumak için Güvenlik alanı değişikliğe uyum sağlar. tanımlanmış, Stok ile birlikte katının Bu özelliği gösteren sağdaki videoyu izleyin. |
|
|
|
ile yapılabilir. Bu seçenek Aynı takım kullanılarak iki işlem arasındaki bağlantı . frezeleme çevrimlerinin Güvenlik Alanı seçeneklerinde bulunur. Kullanmak için, Stok iletişim kutusunda bir Güvenlik Alanı tanımlayın, ardından çevrim stratejisinde 5Xs Alanını Takip Et Stok Hesaplama ↑ Başa Dön . |
|
