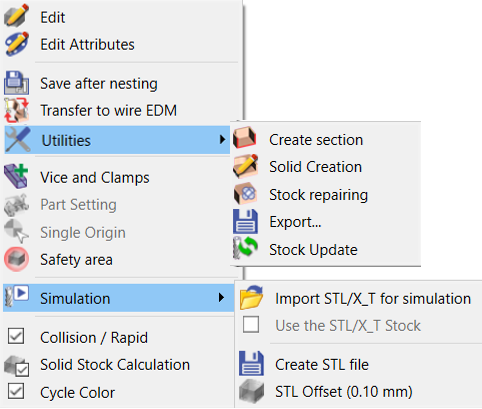

Frezeleme Diyaloğu

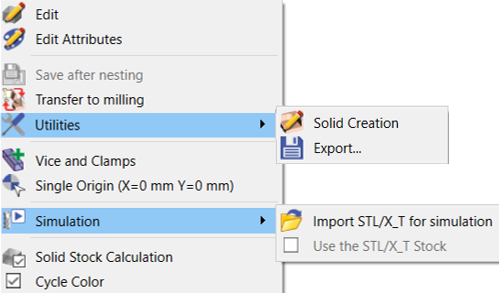

Tel Erezyon Diyaloğu

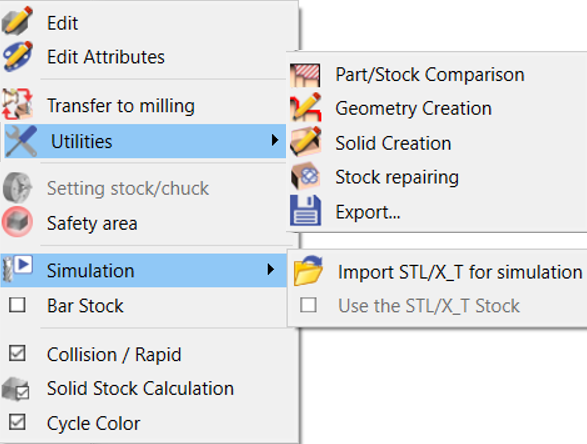

Tornalama Diyaloğu

Düzenle

Stok boyutlarını ve şeklini değiştirebilirsiniz

Özellikleri Düzenle

Renk, katman vb. değiştirmek için.

Etiket

Stok öğesine bir ad verin

Araçlar> Katı oluşturma

Mevcut stoğa karşılık gelen katının oluşturulması

Araçlar> Stok Onarma

Stok hesaplaması sırasında hatalar bulunursa, ekranda bir mesaj belirir ve stoğu onarmayı önerir. Bu işlevi kullanabilir, bu da orijinal stoğu onarır ve ardından hesaplamayı tekrar çalıştırır.

Araçlar> Dışa Aktar…

Bir zamandaki stok, X_T veya STEP formatında dışa aktarılır.

Simulation> Simülasyon için STL/X_T Stok İçe Aktar

Simülasyon sırasında kullanılacak bir STL veya X_T dosyası içe aktarabilirsiniz. Bu seçeneğin amacı, şekilli bir stokla gerçekçi bir simülasyon sağlamak ve daha kolay ve daha hızlı stok hesaplaması yapmak için dikdörtgen stoğu korumaktır.

Simulation> STL/X_T stoğu kullan

STL veya X_T dosyasını yükledikten sonra, bu dosya stoğunu kullanarak simülasyon yapıp yapmamayı seçebilirsiniz. Bu seçenek ilginçtir çünkü STL veya X_T stoğu ile simülasyon yapmak daha uzun sürebilir ve STL veya X_T tüm işleme türleri için gerekli değildir.

Çarpışma / Hızlı

Stok ve hızlı yollar arasındaki çarpışmaların yönetimi (hesaplama daha yavaş olabilir).

Katı Stok Hesaplama

Hesaplama süresinden tasarruf etmek için işaretini kaldırın. Stok artık hesaplanmaz. Bir işlem çok uzun sürüyorsa, işlev döngü döngü işaretini de kaldırabilirsiniz.

(Ayrıca seçeneği de işaretleyebilirsiniz 'Stok sıkıştırma' menüde Araçlar \ Seçenekler \ İşleme )

Çevrim Rengi

Stok yüzeyleri programlanmış çevrimin rengini alabilir

Tel Erezyona Aktar

Frezeleme ortamından Tel Erezyona bir parça aktarma yeteneği (lisans gereklidir).

Geometri, stok ve frezeleme işlemleri yeni dosyada korunur; dosyayı yeni bir adla kaydetmeyi unutmayın.

Aktarım tetikler Tel Erezyon içe aktarma iş akışı , parçayı konumlandırmanıza, işleme orijinini tanımlamanıza, diş açma noktası yerleşimi için katıyı analiz etmenize ve işleme stratejisini tanımlamanıza olanak tanır.

İşlemi gösteren bir video izleyin:

Araçlar> Kesit oluştur

Mevcut stoğun kesitini herhangi bir anda 2B geometri olarak oluşturabilirsiniz

Araçlar> Stok Güncelleme

Tüm çevrim takım yollarını yeniden hesaplamadan stoğu güncelleme yeteneği

Mengene ve Kelepçeler

İş parçasını sabitlemek için kullanılan sembolleri yükleyin ve konumlandırın.

Parça Ayarı

Makine dosyası yüklendiğinde kullanılabilir: ayar yüzeyinin manuel bir eylemle değiştirilmesi

İşleme Orijinleri

İşleme orijinlerinin oluşturulması tablosu

Si ngle Origin

Makine dosyası yüklendiğinde kullanılabilir: tüm parça için orijinin değiştirilmesi, makine dosyasında referans düzlem olarak ayarlanan ilgili düzlemin oluşturulması. Bunu bu komutla veya ayrıca şuradaki tabloda oluşturabilirsiniz işleme orijinleri .

Frezelemeye Aktar

Tornalama ortamından Frezelemeye bir parça aktarma yeteneği (elbette lisans gerektirir).

Geometri ve stok bu yeni dosyada korunur; dosyayı yeni bir adla kaydetmeyi unutmayın.

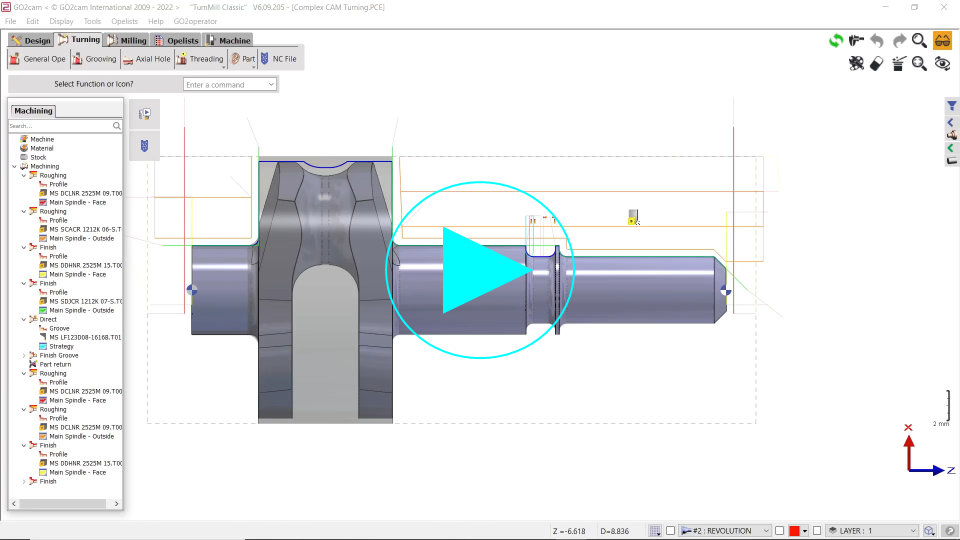

İşlemi gösteren bir video izleyin:

Utilities> Parça/Stok Karşılaştırması

İşlenecek bitmiş profil ile bir zamandaki işlenmiş stok arasındaki karşılaştırma

Utilities> Geometri Oluşturma

Mevcut stoğun kesiti tel kafes geometrisinde oluşturulur

Çubuk Stok

Çubuğun uzunluğunun tanımı, simülasyon ve MTE için kullanışlıdır.
