Sunum

Bu komut, bir sıkıştırma elemanı seçilmesini ve mevcut iş parçasına konumlandırılmasını sağlar. Sıkıştırma elemanları mengene, kelepçe ve herhangi bir destek bileşeni olabilir.

Elemanlarınız, Mengene / Takım Tutucular olarak adlandırılan ortamda tanımlanabilir. Bunları tasarlayabilir veya katı modelleri içe aktarabilirsiniz. Bu oluşturma süreci hakkında daha fazla bilgi: Bileşenlerin Oluşturulması.

1. Mengene İçe Aktarma

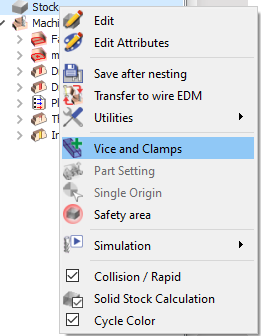

Bir mengene içe aktarmak ve konumlandırmak için şu adımları izleyin: İşleme ağacında, Stok satırına sağ tıklayın ve “Mengene ve Kelepçeler” seçeneğini seçin.

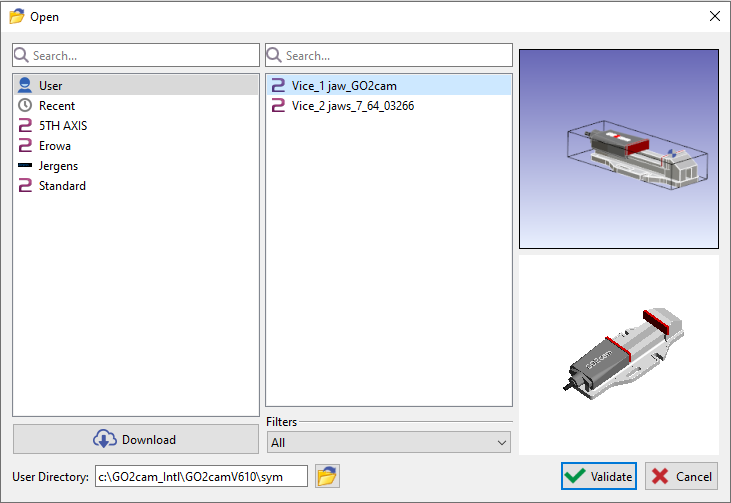

Listeden mengene seçin ve onaylayın. Elemanı çeşitli kütüphanelerden seçebilirsiniz: Kullanıcı Kütüphanesi: kullanıcının oluşturduğu elemanların kaydedildiği dizin. Son Kullanılanlar: yakın zamanda kullandığınız bileşenlerin listesi. Diğer listeler (burada 5 EKSEN, Erowa, Jergens) bulut sistemlerimizden indirilebilir. 'İndir' düğmesine tıklayın ve bilgisayarınıza kurmak istediğiniz kütüphaneyi seçin.

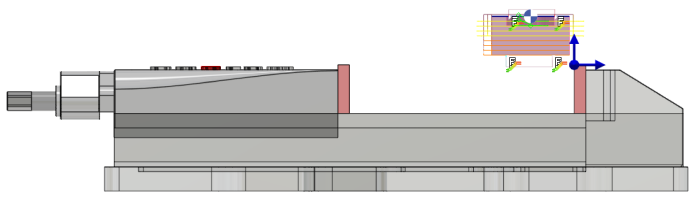

Gerekirse konumu orijine göre ayarlayın ve tıklayın onaylamak için "Yeşil Tik" üzerine tıklayın.

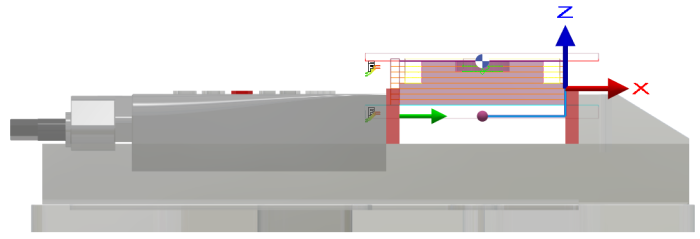

İş parçanızı sabitlemek için mengene döndürmeniz veya ötelemeniz gerekirse mengene üzerinde daha fazla ayarlama yapabilirsiniz. Mengene ötelemek için X, Y, Z eksenlerini kullanabilir veya ilgili alana değerleri girebilirsiniz. Onaylamak için "Yeşil Tik" üzerine tıklayın.

2. Çoklu Sıkıştırmalı Mengene Durumu

Bazı mengenelerin parçayı sıkmak için birden fazla olası konumu vardır. Bu durumda, iletişim alanında yeni bir alan görünür ve konumu seçmeyi sağlar.

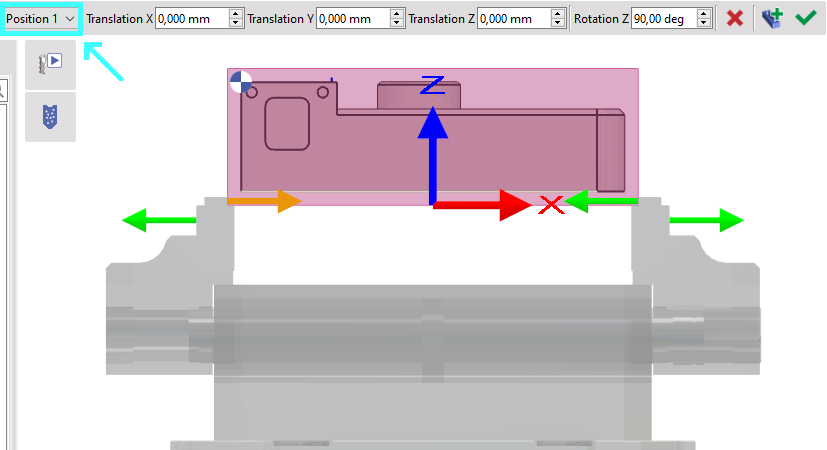

Burada, Konum 1 seçilidir. Parça çok büyük ve çeneler odalarının dışına çıkıyor.

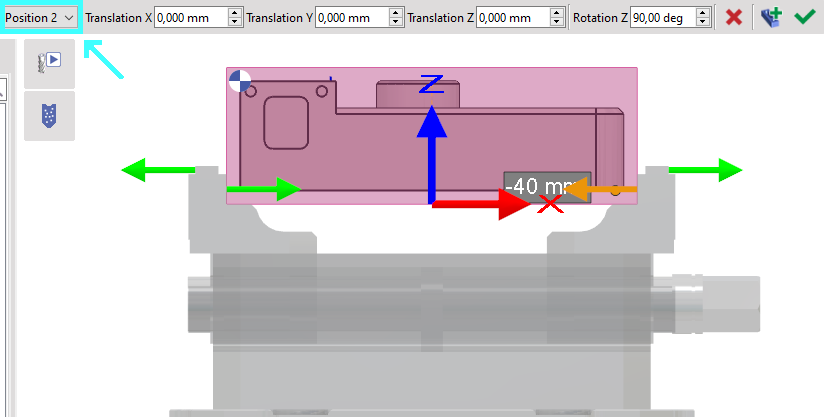

Konum 2'ye geçiyoruz ve bunun çok daha iyi olduğunu görebiliriz.

Z'deki konumun, mengene oluşturma sırasında tanımlanan eksen sistemi tarafından doğrudan verildiğini unutmayın.

Bu video, Çoklu sıkıştırmalı bir mengene oluşturmayı ve bunu bir katı üzerinde nasıl kullanacağınızı gösterir.

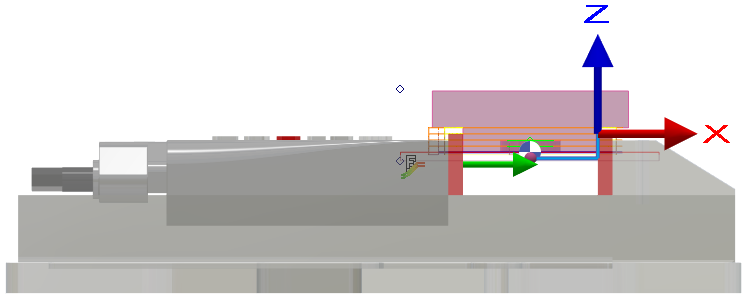

3. Özel Durum: Parçanın Çevrilmesi

İlişkilendirmeniz gerekecek mengene için parça ayarını "Üst Yüz" ve "Arka Yüz".

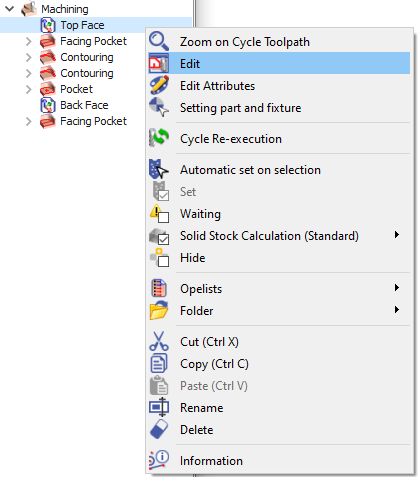

Mengene Üst yüze ilişkilendirmek için: Üst Yüz'e sağ tıklayın ve Düzenle

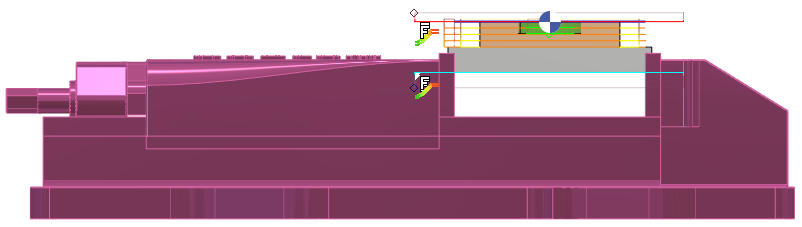

"Ayarla ilişkili sembol" üzerine tıklayın ve mengene seçin. tıklayın iki kez seçimi onaylamak ve doğrulamak için "Yeşil Tik" üzerine tıklayın. Güncelle ve Toplam'a tıklayın.
		Düzlemi 'Referans'tan 'Arka Yüz'e değiştirin

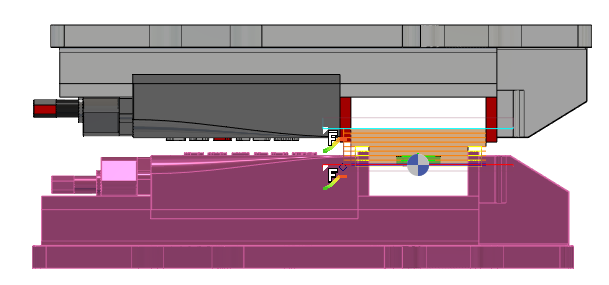

Bir mengene içe aktarmak ve iş parçası arka yüzüyle hizalamak için adımları tekrarlayın.

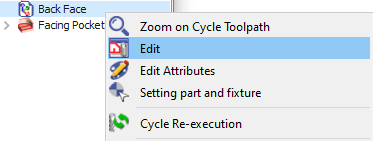

Mengene Arka yüze ilişkilendirmek için: Arka Yüz'e sağ tıklayın ve Düzenle
" Ayarla ilişkili sembol " üzerine tıklayın ve mengene seçin. tıklayın iki kez seçimi onaylamak ve doğrulamak için "Yeşil Tik" üzerine tıklayın. Güncelle ve Toplam'a tıklayın.

Üst Yüz ve Arka Yüz için Mengene Ayarı hakkında bir video izleyebilirsiniz:
