Bu sayfa, iş parçasına orijinlerin nasıl tanımlanacağını ve atanacağını açıklar. Ayrıca orijinler için özel sözdiziminin nasıl belirtileceğini de açıklar.

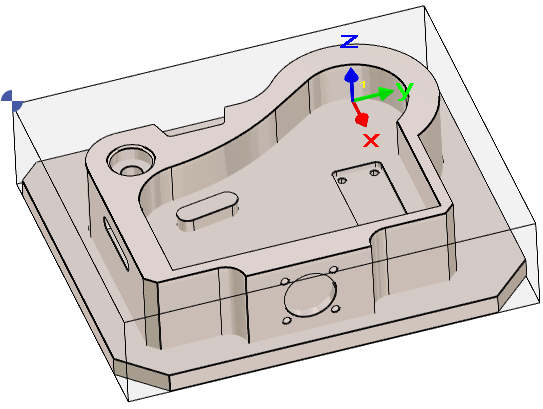

Varsayılan olarak, Program Orijini REFERANS düzleminin orijinidir.

Erişildiğinde Frezeleme menüsüne, Program Orijini ekrana özel bir sembol kullanılarak görüntülenir.

Ancak, orijinin tüm işlemler için değiştirilmesi gerekebilir. Bu gibi durumlarda, Taşı komutları bu amaçla kullanılmamalıdır.

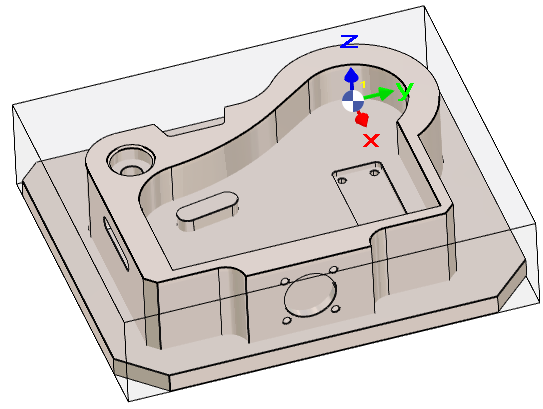

İşleme Ağacında, Stok satırında, tıklayın Tek Orijin ve yeni noktaya tıklayın.

Orijinleri tanımlama mekanizması MTE modülü ile birleştirilmiştir ve her iki ortamda da tutarlı bir iş akışı sağlar. Bu, bir projenin farklı işleme kurulumları için birden çok orijin gerektirmesi durumunda özellikle kullanışlıdır. Süreç aşağıdaki gibidir:

• Tüm orijinleri tabloda oluşturun

• Orijinleri İşlem Listesinde veya MTE modülünde atayın.

Komuta erişmek için, işleme ağacında, sağ tıklayın Stok ve seçin İşleme orijinleri .

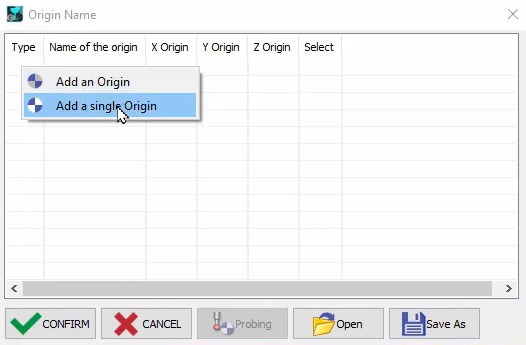

In the pop-up table, right click boş bir hücreye ve ardından seçin Bir orijin ekle veya Tek Orijin Ekle.

• Tek orijin, tüm işleme çevrimleri setine atanacaktır

• Kullanıcı Orijini, birden çok orijin durumunda kullanılır.

Orijini tanımlamak için satırdaki Seçim Pipetini kullanın ve katı üzerinde bir nokta seçin.

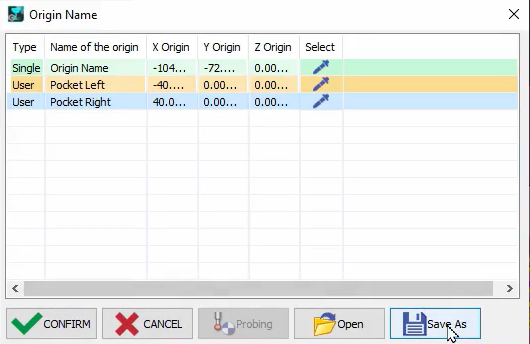

Aynı prensibi kullanarak, parçada birden çok orijin tanımlanabilir ve orijin adı üzerine çift tıklayarak yeniden adlandırılabilir.

Yapılandırma gelecekte kullanılmak üzere kaydedilebilir ve tıklayın Onayla orijinleri doğrulamak için.

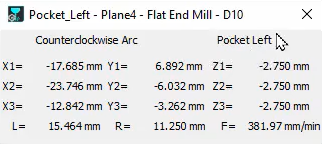

Upon selection of machining cycle, the corresponding origin marker changes color for better identification.

Çoklu orijin işaretçisini filtre seçenekleri içinde filtrelemek artık mümkündür.

Tüm orijinler artık ekranda görünür, filtre iletişim kutusuna yeni bir orijin filtresi eklenmiştir ve seçilen çevrimler (mor renkte gösterilen) daha net bir görselleştirme için orijinlerini aynı renkte görüntüler

Bir dosyada tanımlanan orijinlere, iletişim kutusu çubuğundaki çevrim seçimi işlemi sırasında erişilebilir. Bu nedenle, her çevrim için orijin bu noktada doğrudan tanımlanabilir.

İşleme Listesini açmanız ve ardından seçmeniz gerekir İşleme Yüzeyleri (Açılır listede Makine Yüzeyi).

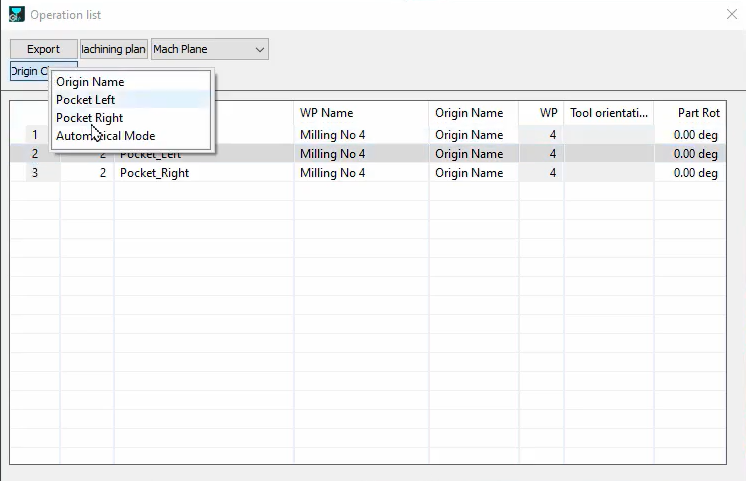

Seçin satır orijin değişikliği gerektiren çevrimin ve ardından tıklayın üzerinde Orijin Değiştir düğmesine tıklayarak tanımlanan tüm orijinlerin açılır listesine erişin. Çevrimler için uygun orijini seçin ve pencereyi kapatın.

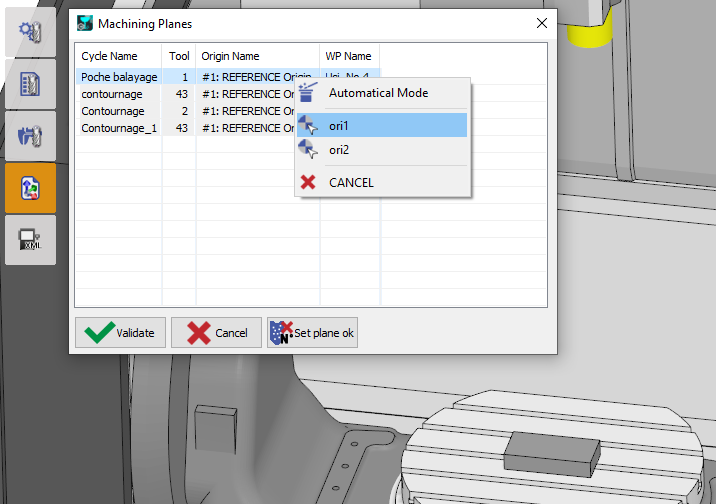

Atama, Takım menüsünde, Makine Yüzeyleri komutunda yapılır.

İşlem satırında sağ tıklayın ve gerekli orijini seçin.

Standart son işlemciler tarafından anlaşılan ve uygulanan özel bir sözdizimi ile orijinler oluşturmak mümkündür.

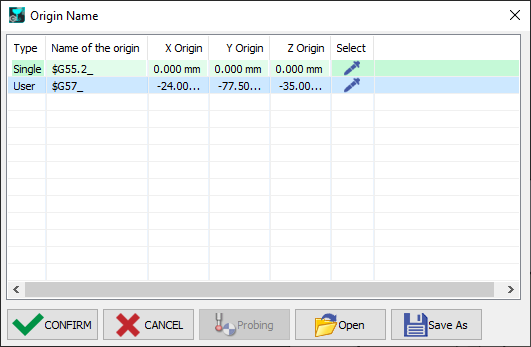

Bunu yapmak için, İşleme orijinleri komutunda, G kodunun önünde $ işareti ve sonrasında alt çizgi _ ile birlikte orijinin adını yazın. Bir örnek $G55.2_

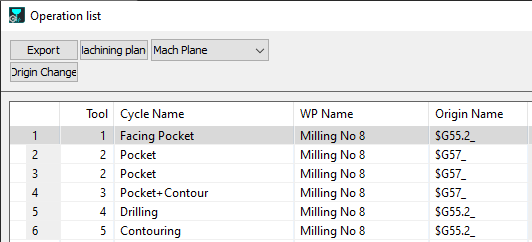

Ayrıca, İşlem Listesindeki her çevrim için Orijin Adının doğru şekilde tanımlandığından emin olun:

Bu şekilde, son işlemci bu yeni orijin adlarını tanır ve oluşturulan G kod dosyasına uygular.

Aşağıdaki resimler, G kod dosyasındaki orijin adlarındaki farklılıkları göstermektedir.

Süreç örneği için videoyu izleyin.
