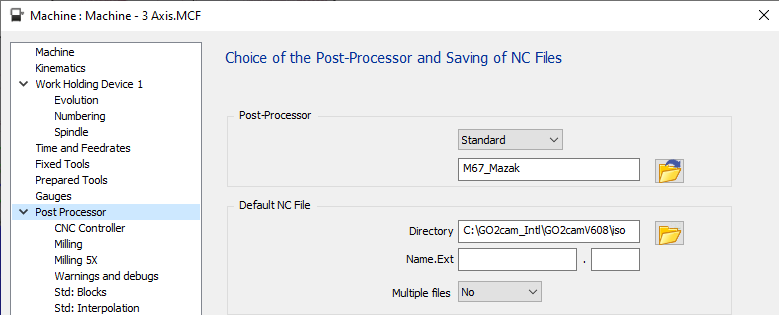

Genel Bilgi
|
M67_Mazak standardı, M67_Fanuc son işlemcisine dayanmaktadır.
Standart, mevcut tüm seçenekleri yönetmek için üç yapılandırma sayfasına sahiptir. İlk sayfa “CNC Controller” CNC seçenekleri hakkındadır. İkinci sayfa “Milling” frezeleme, takımlar, soğutucu ve orijinler için çıktıyı uyarlamaya olanak tanır. Üçüncü sayfa “Milling” 5 eksen parametreleri hakkındadır. |
|

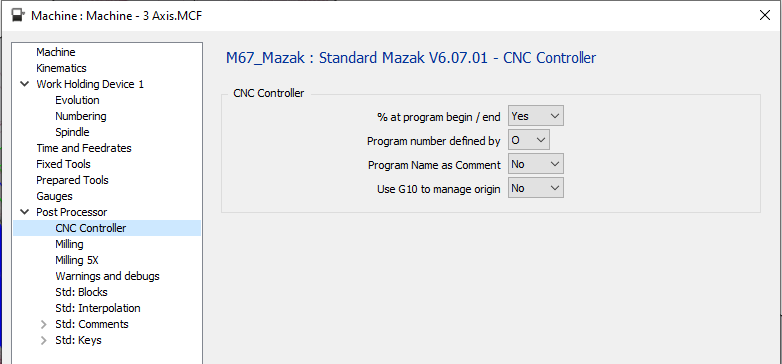

1 CNC Controller sayfası
|
1.1 CNC Controller - program başlangıcı / sonu %
|
Seçenek |
Sonuç |
|
Hayır |
O1000 … … M30 |
|
Evet |
% O1000 … … M30 % |
1.2 CNC Controller - Program numarası tarafından tanımlanır
|
Seçenek |
Sonuç |
|
O |
% O 1000 … … M30 % |
|
: |
% : 1000 … … M30 % |
1.3 CNC Controller - Program Adı yorum olarak
|
Seçenek |
Sonuç |
|
Hayır |
% O1000 … … M30 % |
|
Evet |
% O1000 (PARÇA ADI) … … M30 % |
1.4 CNC Controller - Orijinleri yönetmek için G10 kullan
|
Seçenek |
Sonuç |
|
Hayır |
% O1000 … … M30 % |
|
Evet |
% O1000 G10 L2 P1 X.. Y.. Z.. (G54) G10 L2 P2 X.. Y.. Z.. (G55) G10 L20 P1 X.. Y.. Z.. (G54.1) … … M30 % |

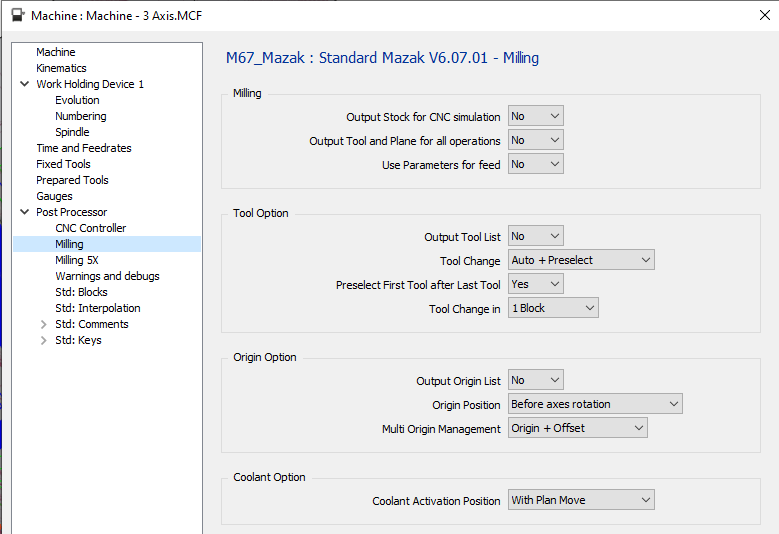

2 Frezeleme sayfası
|
2.1 Frezeleme – CNC Simülasyonu için Stok Çıktısı
|
Seçenek |
Sonuç |
|
Hayır |
% O1000 … … |
|
Evet |
% O1000 G1902 B26.0 D26.0 H10.0 I13.0 J13.0 … … |
2.2 Frezeleme – Tüm operasyonlar için Takım ve Düzlem Çıktısı
|
Seçenek |
Sonuç |
|
Hayır |
(TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 2) … … |
|
Evet |
(TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 1) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … (TAKIM 1 VE DÜZLEM 1 İLE İŞLEM 2) T01 M06 G68.2 P1 X.. Y.. Z.. I.. K.. … … |
2.3 Frezeleme – İlerleme İçin Parametreleri Kullan
|
Seçenek |
Sonuç |
|
Hayır |
T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
Evet |
#1 = 200 #2 = 160 T01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F#2 G01 X.. Y.. F#1 … … |
2.4 Takım Seçeneği – Takım Listesi Çıktısı
|
Seçenek |
Sonuç |
|
Hayır |
% O1000 … … |
|
Evet |
% O1000 (TAKIM LİSTESİ BAŞLANGICI) (T1 FREZE UCU D10) (T2 MATKAP D8) … (TAKIM LİSTESİ SONU) … … |
2.5 Takım Seçeneği – Takım Değişimi
|
Seçenek |
Sonuç |
|
Manuel |
… M00 … … |
|
Otomatik |
… T01 M06 … … |
|
Otomatik + Ön Seçim |
… T01 M06 T02 … … |
2.6 Takım Seçeneği – Son Takımdan Sonra İlk Takımı Önceden Seç
|
Seçenek |
Sonuç |
|
Hayır |
(İLK OPERASYON) T01 M06 T02 … … (SON OPERASYON) T05 M06 … M30 |
|
Evet |
(İLK OPERASYON) T01 M06 T02 … … (SON OPERASYON) T05 M06 T01 … M30 |
2.7 Takım Seçeneği – Takım Değişimi içinde
|
Seçenek |
Sonuç |
|
1 Blok |
… … T01 M06 … … |
|
2 Blok |
… … T05 M06 … … |
2.8 Orijin Seçeneği – Orijin Listesi Çıktısı
|
Seçenek |
Sonuç |
|
Hayır |
% O1000 … … |
|
Evet |
% O1000 (ORİJİN LİSTESİ BAŞLANGICI) (G54) (G55) (ORİJİN LİSTESİ SONU) … … |
Orijin Seçeneği
|
Eksen Rotasyonundan Sonra |
G68.2 P1 X0. Y0. Z0. J0. K0. … G54 |
|
Eksen Rotasyonundan Önce |
G54 … G68.2 P1 X0. Y0. Z0. J0. K0. |
2.9 Orijin Seçeneği – Çoklu Orijin Yönetimi
|
Seçenek |
Sonuç |
|
Sadece Orijin |
% O1000 … G54 … |
|
Orijin + Ofset |
% O1000 … G54 G52 X10 Y20 Z10 … |
MTE Olmadan :
Eğer seçenek her bir orijin için “Sadece Orijin” olarak ayarlanmışsa, farklı bir G kodu çıktısı vereceğiz, G54, sonra G55, G56 … Bu, CNC tarafından yönetilen orijin sayısıyla sınırlı olduğunuz anlamına gelir. Daha fazla orijin alabiliyorsanız, ikinci seçeneği “Orijin + Ofset” kullanmalısınız.
Eğer seçenek “Orijin + Ofset” olarak ayarlanmışsa, yalnızca G54 çıktısı verecek ve G52 ile ofset yapacaktır.
MTE ile :
Orijin, orijinin adında şu sözdizimi ile tanımlanabilir: “$G54_”. Bu, NC programında G54 kullanılacağı anlamına gelir. Eğer çözümlenmiş bir ad tanımlanmamışsa, varsayılan orijin G54 çıktısı verecektir.
Eğer “Orijin + Ofset” kullanırsanız, tüm ofsetler referans düzlem orijininden veya tek bir orijinden hesaplandığı için tüm operasyonlarınız için yalnızca bir orijin kullanmalısınız.
Ofsetinizi tanımak için alt çizgi sonrasına herhangi bir metin ekleyebilirsiniz “$G54_Up”, “$G54_Right”, …
5 eksenli makine ile :
Orijin ofseti, eğer çıktı olarak ayarlanmışsa, eğimli düzlem fonksiyonu G68.1 ile çıktı verilir. Bu, G52 çıktısı verilmediği anlamına gelir.
2.10 Soğutucu Seçeneği – Soğutucu Aktivasyon Konumu
|
Seçenek |
Sonuç |
|
Mil ile |
… … T01 M06 S8000 M03 M08 G00 X.. Y.. G43 H1 Z… … … |
|
Düzlem Hareketi ile |
… … T01 M06 S8000 M03 G00 X.. Y.. M08 G43 H1 Z.. … … |
|
Dalma Hareketi ile |
… … T01 M06 S8000 M03 G00 X.. Y.. G43 H1 Z.. M08 … … |

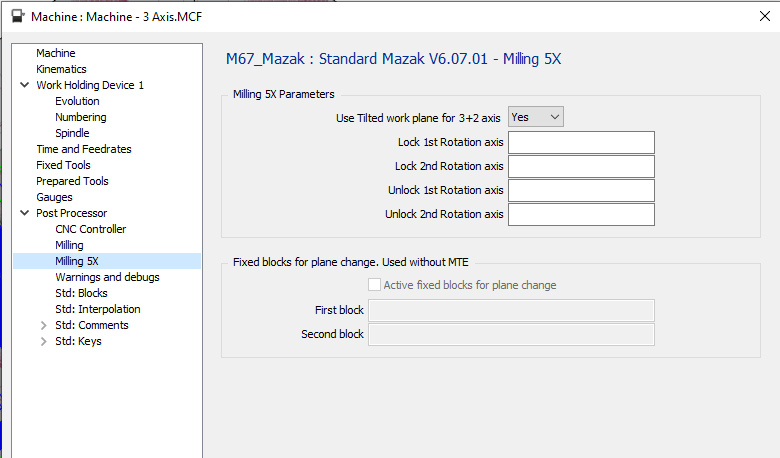

3 5X Frezeleme
|
3.1 5X Frezeleme Parametreleri – 3+2 Eksen için Eğimli çalışma Düzlemi Kullan
|
Seçenek |
Sonuç |
|
Hayır |
… … T01 M06 C180 B-90 … … |
|
Evet |
… … T01 M06 G69 G49 G68.2 P1 X.. Y.. Z.. I-90 K180 G53.1 … |
3.2 5X Frezeleme Parametreleri – Kilitle 1 inci Dönüş Ekseni
|
Seçenek |
Sonuç |
|
boş |
… … C180 … … |
|
“M10” |
… … C180 M10 … … |
3.3 5X Frezeleme Parametreleri – Kilitle 2 nci Dönüş Ekseni
|
Seçenek |
Sonuç |
|
boş |
… … B-90 … … |
|
“M12” |
… … B-90 M12 … … |
3.4 5X Frezeleme Parametreleri – Kilidi Aç 1 inci Dönüş Ekseni
|
Seçenek |
Sonuç |
|
boş |
… … C180 … … |
|
“M11” |
… … M11 C180 … … |
3.5 5X Frezeleme Parametreleri – Kilidi Aç 2 nci Dönüş Ekseni
|
Seçenek |
Sonuç |
|
boş |
… … B-90 … … |
|
“M13” |
… … M13 B-90 … … |
3.6 Düzlem değişimi için sabit bloklar - Düzlem değişimi için aktif sabit bloklar
Bu seçenek yalnızca makine yapılandırmasında kinematik tanımlanmamışsa kullanılır.
|
Seçenek |
Sonuç |
|
işaretle |
Tanımlanan sabit bloklar, bir düzlem değişikliği olduğunda çıktı verilecektir |
|
işareti kaldır |
Bir düzlem değişikliği olduğunda standart bloklar çıktı verilecektir. G0 G91 G28 Z0 |
3.7 Düzlem değişimi için sabit bloklar - Birinci ve ikinci
Standart çıktıyı önlemek için, sabit blokları etkinleştirmek üzere seçeneği işaretleyin ve birinci ve ikinci blok alanlarını boş bırakın.
|
Seçenek |
Sonuç |
|
Boş |
… … |
|
“G0 Z100” |
… … G00 Z100 … … |
4 Başlatma sayfası
|

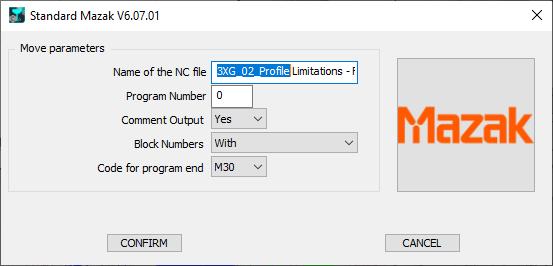

Tanımlanmış makine kinematiği ile |

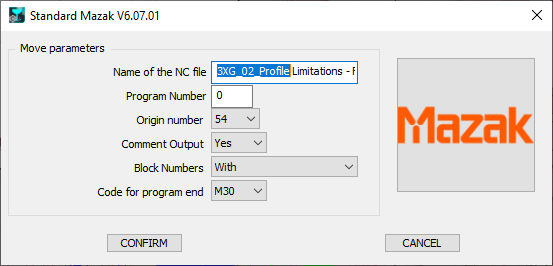

Tanımlanmamış makine kinematiği ile |
|
|
4.1 NC Dosyasının Adı
Oluşturulan NC dosyasının Adını buraya tanımlayın. Uzantı MCF yapılandırmasında tanımlanmalıdır.
4.2 Program Numarası
0 tanımlanmışsa, program Numarası 1 olarak ayarlanacaktır.
|
Seçenek |
Sonuç |
|
0 |
% O1 … … |
|
“10” |
% O10 … … |
|
“1234” |
% O1234 … … |
4.3 Orijin Numarası
Bu parametre yalnızca kinematik makine dosyasında tanımlanmamışsa kullanılır. Parametre, NC programında kullanılan ilk orijini tanımlar.
Eğer işlem yapılacak parametre çoklu orijin “Sadece Orijin” olarak ayarlanmışsa, bir düzlem değiştiğinde orijin numarası artar.
|
Seçenek |
Sonuç |
|
54 |
% O10 T01 M06 G54 … |
|
55 |
% O10 T01 M06 G55 … |
4.4 Yorum Çıktısı
|
Seçenek |
Sonuç |
|
Hayır |
… … T01 M06 … … |
|
Evet |
… … (FREZELEME) (FREZE UCU D12) T01 M06 … … |
4.5 Blok Numaraları
|
Seçenek |
Sonuç |
|
İle |
O1000 N5 T01 M06 N10 G00 X.. Y.. N15 G43 H1 Z.. … … N50 T02 M06 N55 G00 X.. Y.. N60 G43 H2 Z.. … … |
|
Olmadan |
O1000 T01 M06 G00 X.. Y.. G43 H1 Z.. … … T02 M06 G00 X.. Y.. G43 H2 Z.. … … |
|
Yalnızca Takım Değişimi |
O1000 N5 T01 M06 G00 X.. Y.. G43 H1 Z.. … … N10 T02 M06 G00 X.. Y.. G43 H2 Z.. … … |
4.6 Program Sonu Kodu
|
Seçenek |
Sonuç |
|
M30 |
… … … M30 % |
|
M02 |
… … … M02 % |
|
M99 |
… … … M99 % |
