Operasyonları programlamak için geometrinin seçimi karmaşık bir konudur.
Neredeyse her işleme menüsünün kendine özgü yöntemi ve özellikleri vardır. Ayrıca geometrinin türüne, tel kafes veya katı modele bağlıdır.
Burada birçok bilgi bulunabilir:
Profillerin ve Takım Yollarının Yönü
Genel olarak:
-
For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).
-
Tornalama için G18 (Y+ Düzlem) varsayılan ayardır. Burada takım yolu X ve Z eksenleri tarafından tanımlanır. Daha basit bir ifadeyle, takım malzemenin uzunluğu (X) ve derinliği (Z) boyunca hareket eder.
Seçilen profilin yönü, takım yolunun konumunu belirler (Sağ/Sol). Aşağıdaki bir frezeleme parçasında bir örneğe bakın:

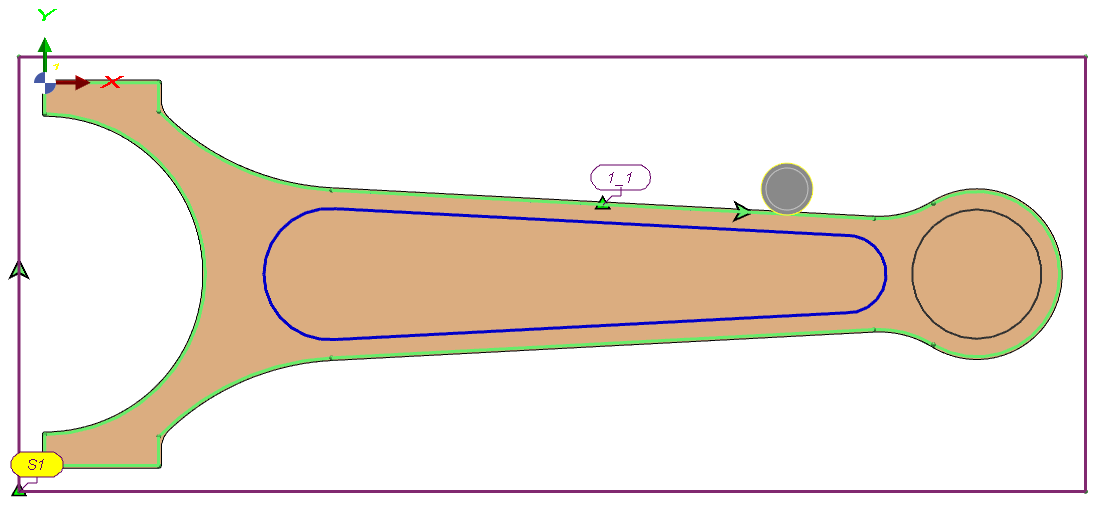

Açık cep için takım profilin solundadır (Saat yönünde)
|

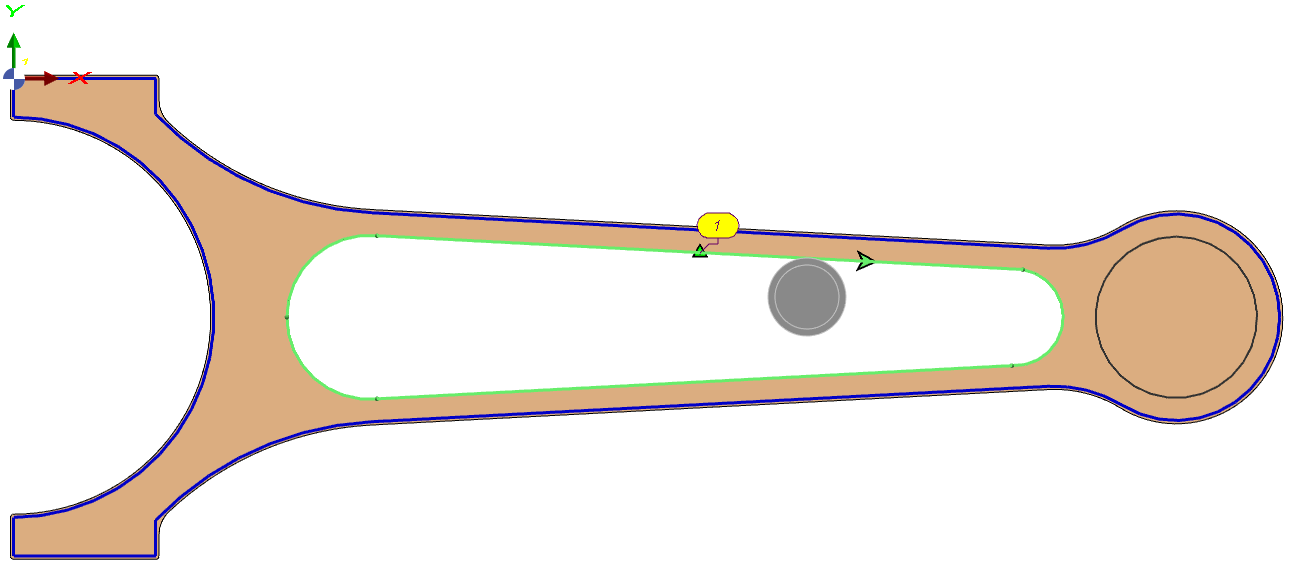

İç cep için takım profilin sağındadır (Saat yönünde)
|
Gizli Yüzeylerin Seçimi
|
Geçerli görünümde doğrudan görünmeyen geometriyi seçmek için gizli yüzey seçimini kullanın. Bu, gizlenmiş yüzeyler (örn. aynalanmış, örtülmüş veya arkaya bakan yüzeyler) için geçerlidir. İş Akışı: Shift tuşunu basılı tutun ve istenen yüzeye tıklayın. Bir bağlam listesi, imlecin altındaki yüzeyleri önceliğe göre gösterir; ana hatları önizlemek için üzerine gelin. İşleme seçimine dahil etmek için doğru yüzeyi seçin - görünüm döndürmeye gerek yok. Bu seçim iş akışı, tasarım ortamında da geçerlidir. |
|
