In Turning, consider two main methods for the selection of geometry:
-
Genel ve Kanal İşlemleri için profiller gereklidir
-
Delik işleme işlemleri için noktalar gereklidir.
|
|
Genel İşlemler İçin Seçim ve Kanal
Genel İşlem veya Kanal çevrimleri için geometri seçimi şu şekilde yapılır:
|
|
Genel İşlem |
Kanal |
|

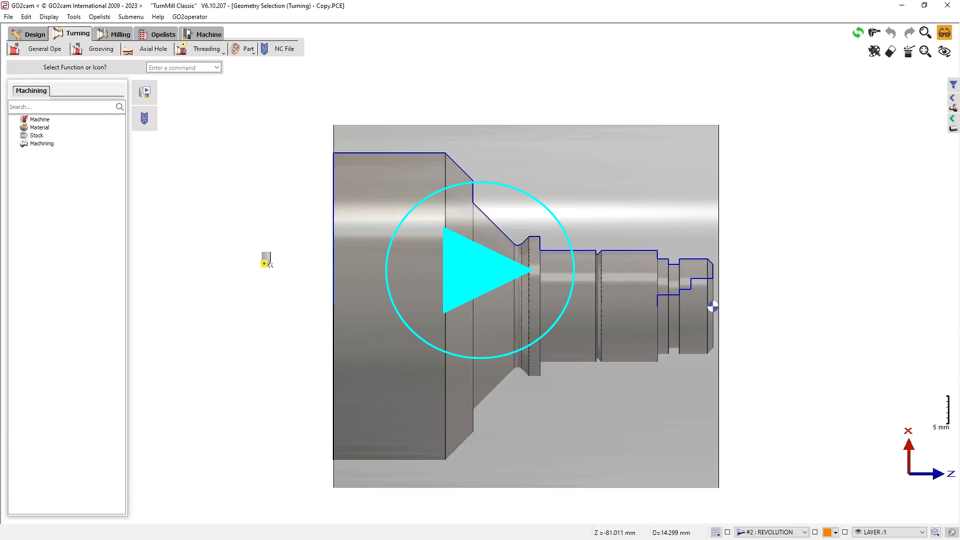

Çevriminizi oluşturmak için önce şuna tıklayın Geometri Seçimi .

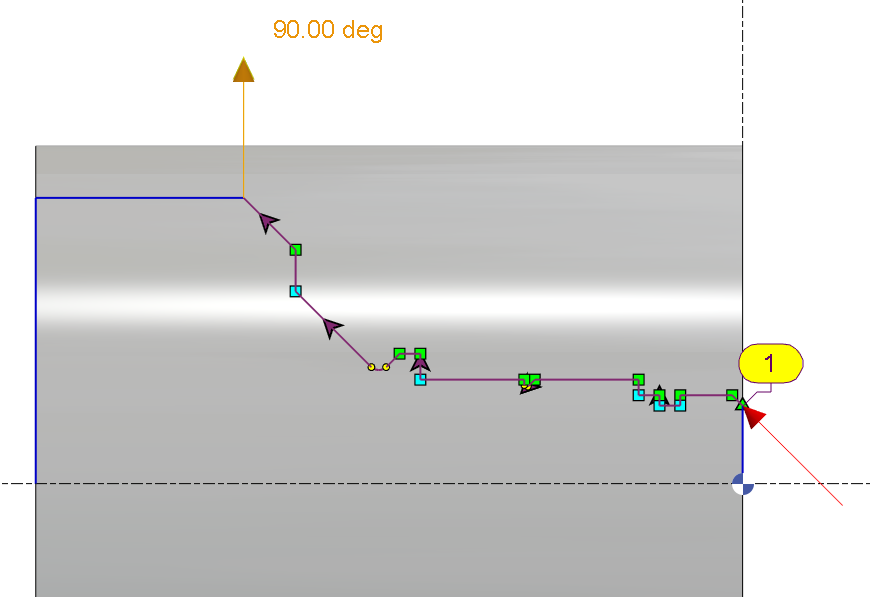

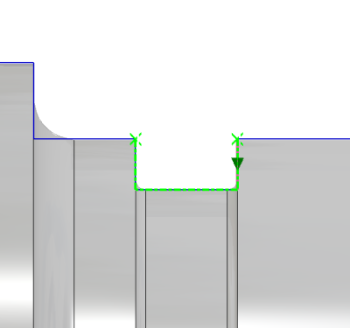

Ardından, başlangıç elemanından son elemana kadar işlenecek profili seçerek belirleyin. |
|
|
|
kullanarak doğrulayın. yeşil tik. |
|
|
|
Takım yolu, seçilerek tersine çevrilebilir Sonraki seçeneği. |
|
|
|
veya Önceki elemanı. |
|
|
|

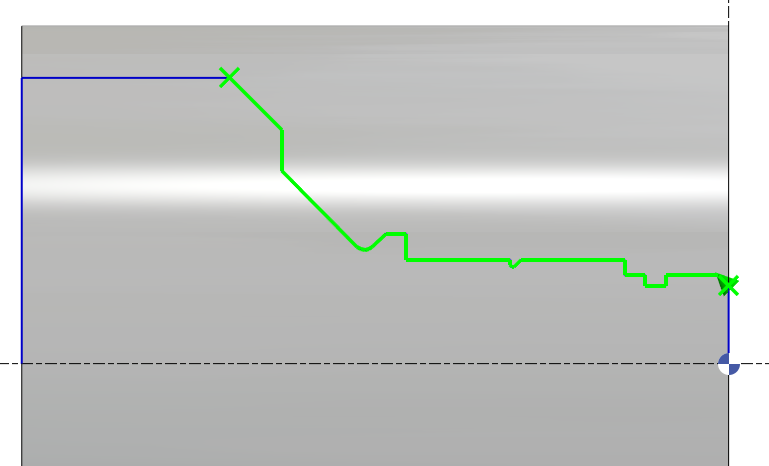

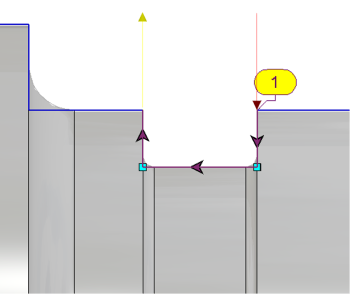

Bunu takiben, kaldırılacak malzemeye dayalı giriş ve çıkış yollarını belirterek yaklaşma ve geri dönme vektörleri yönetilebilir. Varsayılan olarak, vektörler ilk ve son elemanlara teğet olarak yönlendirilir. Bunlar, belirlenen alanlara açı değerleri girilerek veya ekranda dinamik olarak değiştirilebilir. |
|
|
Özel Durumlar
|
Bir yüzey işleme işlemi, profilin yönünü tersine çevirerek ters yönde de gerçekleştirilebilir. Profilin Aktifleştirilmesi komutu. |
|
|
Dış kanallar gibi yönlendirilmiş ancak iç kanallar gibi konumlandırılmış kanalları işlemek için özel bir yöntem vardır. Bu gibi durumlarda simetrik silüetlerin kullanılması gereklidir. |
|
Delik Seçimi
Çevrimleri: Puntalama, Delme, Kılavuz Çekme
|

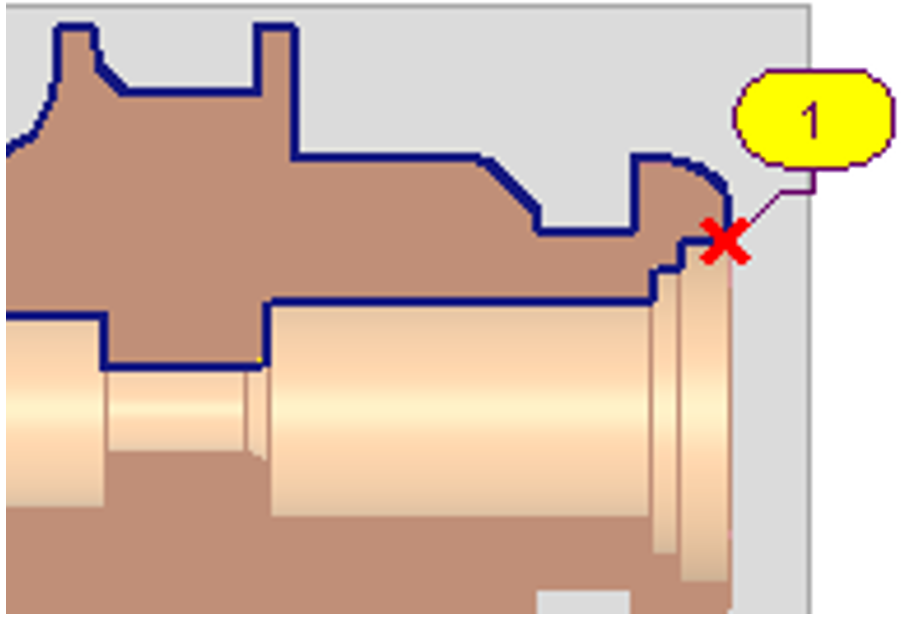

Bu üç çevrim için geometri seçimi özeldir: yalnızca tek bir nokta belirtilmesi gerekir. Noktanın delik ekseni üzerinde olması gerekmez. Sağdaki resimde gösterildiği gibi geometrinin herhangi bir yerinde olabilir. Derinlik, strateji sayfasında aşağıdaki parametrelerle belirlenir: |
|
||
|

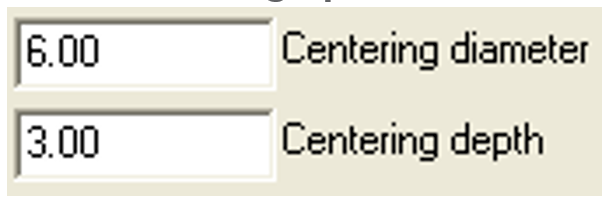

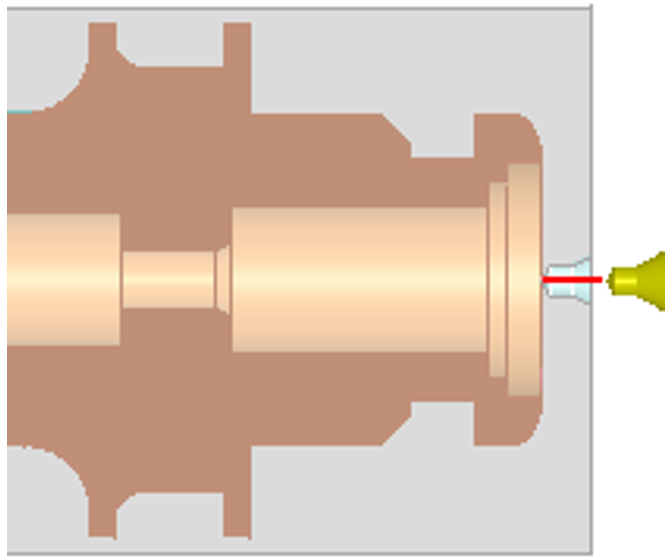

Puntalama işlemi:
|

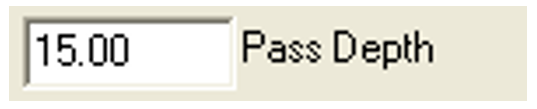

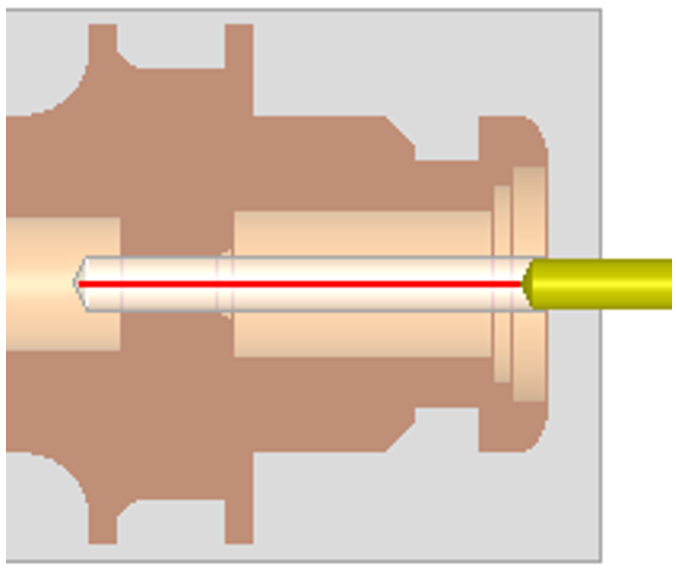

Delme işlemi:
|

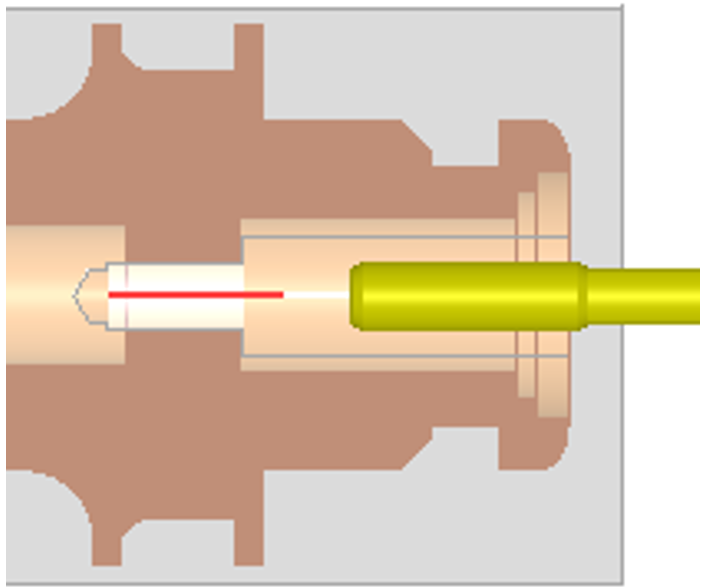

Kılavuz çekme işlemi:
|
|
|
|
|
|
|
Eksenel Delme Frezeleme cepleri için kullanılan yönteme benzer şekilde, takım çapına göre filtreleme yaparak takımı önceden seçmek artık mümkündür. Liste, şu araçlarla yetenekli araçlara indirgenir Takım Çapı <= Geometri Çapı Varsayılan çap, seçme noktasının konumu tarafından hesaplanır. |
|
|
|

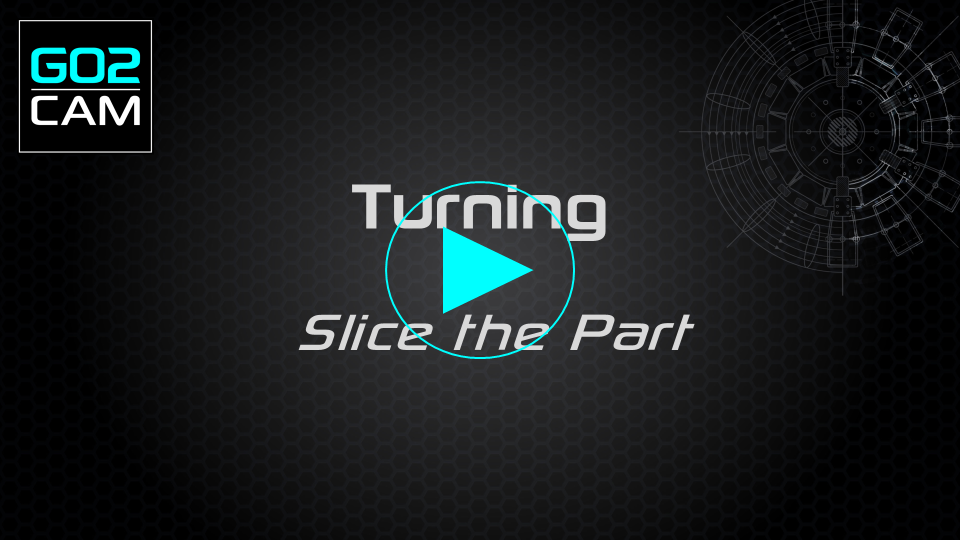

Parçayı dilimle
|
“Parçayı Dilimle” komutu Yatay Torna modülünde mevcuttur. Bu komut, işlemleri bölümlere ayırarak uzun çubukların işlenmesini yönetmeye yardımcı olur. Uygulandıktan sonra, işleme ağacı, kararlılık ve verimlilik sağlayarak bir bölüm için tüm işlemleri tamamlamadan bir sonrakine geçmek için iş akışını düzenler. Daha fazla bilgi için bkz. bu sayfa. |
|
